产品详情

维修  /半导体测试仪器/数字源表/电源

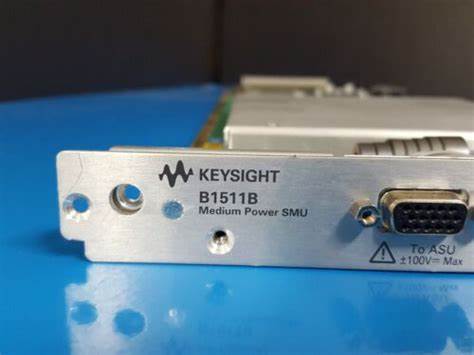

维修是德科技 B1511B 电源测量单元

浏览次数：25

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-08-18
联系电话：0755-86016691

常见故障

故障 1：模块识别失败，开机自检 Module Failure 报错

主机开机上电完成整机自检流程后，仪器系统直接提示对应槽位模块故障，EasyEXPERT 软件无法加载 B1511B 模块功能，模块指示灯不亮或闪烁异常。将模块拆卸更换至设备其他正常槽位，故障依旧跟随模块本体，可直接排除主机背板插槽故障。该故障主要源于模块长期使用金手指氧化积灰，接触阻抗过大导致通讯中断；模块内部 DCDC 供电电路老化损坏，模块无稳定工作电压；前端通讯缓冲芯片遭受静电击穿；模块内部固件、校准数据丢失，造成模块初始化失败，是该型号最基础、最高发的通讯类故障。

故障 2：空载触发过载保护，激励输出功能失效

设备开机无报错，但是设置任意电压、电流输出参数后，模块瞬间触发 Over-power 过载保护或 Compliance 钳位保护，无法输出激励信号。完全断开外部 Triax 测试线缆、保持空载状态，故障依旧复现，完全排除外部线缆和 DUT 问题。故障主要原因是过往测试中被测器件击穿，高压反向倒灌击穿前端 TVS 保护阵列；内部功率输出器件击穿短路；量程继电器受大电流冲击触点粘连，形成内部永久短路回路，导致模块一开启输出就自我锁定保护，完全无法开展测试。

故障 3：自检 PASS，微电流漂移严重、QS-CV 噪声超标

设备整机自检、模块自检全部通过，高压、mA 大电流测试完全正常，但切换至 nA、fA 微弱电流档位时，基线严重偏移、零点校准无效，测试重复性极差。进行 QS-CV 准静态电容测试时曲线毛刺多、底噪大，数据不可用，计量校验判定指标超差。主要诱因是实验室潮湿环境造成 PCB 板面微漏电，内部信号继电器触点氧化产生寄生漏电流；前端精密运放老化温漂增大；板载电压基准偏移；带 ASU 选件机型存在传感继电器漏电，属于典型隐性故障，仪器自检无法检出。

故障 4：激励输出正常，测量读数恒为零

模块可以正常输出电压、电流激励，负载端可测得正常电压电流，但是软件测量数值固定为 0，IV 扫描为零值直线，四线 Kelvin 测量功能完全失效。更换全新 Triax 线缆、恢复仪器出厂设置均无效。故障根源为模块 Sense 感知采样回路断路、测量继电器触点开路；内部 ADC 采集单元异常，导致激励 Force 通路完好，后端测量采集通路彻底失效，属于高频功能性故障。

更多>>

维修案例

案例 1：金手指氧化伴随 DCDC 电源损坏，模块无法识别

故障设备：Keysight B1511B MPSMU 模块，长期放置于湿度偏高的实验室环境。
故障背景：B1500A 开机自检持续报 Module Failure，软件无法读取该模块资源，把模块换到主机其余空闲槽位，故障现象依旧复现，其余完好 SMU 模块插入原来槽位可以正常工作。
排查过程：首先对模块金手指做清洁处理，清理表面氧化层之后装回主机，故障依旧存在；使用万用表对模块内部供电点位逐一测量，发现负责通信的 3.3V DCDC 电源输出电压大幅度跌落，输出带载能力完全丧失，其余电路没有发现明显短路痕迹。
维修处理：更换损坏的 DCDC 电源芯片，检查周边配套阻容元件状态，重新烧录对应版本模块固件，完成之后执行模块完整硬件自检。维修完毕上机测试，主机可以正常识别 B1511B，各个电压、电流量程输出、采集功能全部恢复。
维修总结：潮湿环境使用的模块，金手指氧化是排查的第一步，清洁无效之后就要重点检查板载供电电路，供电异常会直接造成模块初始化失败。

案例 2：DUT 击穿倒灌高压，端口 TVS 保护阵列击穿，空载报功率过载

故障设备：Keysight B1511B，用于 MOS 管器件 IV 应力测试工位。
故障背景：在做器件应力扫描过程中被测 DUT 发生击穿，之后只要设置输出激励，模块立刻触发 Over‑power 功率保护，拆除全部外部 Triax 测试线缆，空载状态下依旧触发保护，无法执行任何输出测试。
排查过程：先排除外部线缆短路破损的可能性，拆开模块外壳，测量端口前端 TVS 保护阵列，确认器件已经击穿形成短路，进一步向后级检测，功率输出器件没有被连带击穿损坏。
维修处理：更换端口高压 TVS 保护器件，仔细检查后级回路各个点位，确认不存在隐性损伤，完成硬件更换之后执行模块自校准以及零点补偿。修复完成后进行全量程输出测试，电压电流输出、扫描测试全部可以正常运行。
维修总结：半导体器件测试过程中 DUT 击穿会反向灌入高压，优先烧毁前端保护器件，建议在测试回路增加外部防护，降低模块硬件损坏风险。

案例 3：内部继电器触点氧化，微电流漂移，QS‑CV 测试噪声大

故障设备：Keysight B1511B，搭载 ASU 选件，长期用于介质薄膜微弱漏电测试。
故障背景：mA、μA 大量程测试结果基本正常，切换到 nA、fA 微弱电流档位，零点持续漂移，归零校准无法生效，QS‑CV 测试曲线毛刺噪声非常严重；模块整机硬件自检全部 Pass，更换全新原装 Triax 线缆故障没有改善。
排查过程：排除外部线缆、接口污染因素，拆解模块检测内部量程继电器，发现信号继电器触点氧化，产生额外寄生漏电流；前端精密运放、电压基准单元工作状态正常，故障由继电器漏电引发。
维修处理：更换存在氧化漏电的信号继电器，依次执行模块自校准、零点补偿以及 ASU 回路补偿，完成之后对微弱电流漏电流指标做完整校验。修复后 fA 档位基线稳定，QS‑CV 测试曲线恢复正常，达到出厂指标水平。
维修总结：模块硬件自检通过并不代表继电器性能合格，微弱电流测量出现漂移噪声，要优先排查继电器以及电路板绝缘漏电流问题。

案例 4：Sense 通路继电器触点开路，激励正常输出，测量读数恒为 0

故障设备：Keysight B1511B，现场长期使用，Triax 线缆反复弯折插拔。
故障背景：模块可以正常输出电压加载到被测负载，软件读取的测量读数始终为零，IV 扫描输出为零值直线，四线 Kelvin 测量功能失效。
排查过程：多次更换 Triax 三同轴测试线缆，故障现象保持不变；拆机检测通路，Force 激励通路导通完好，Sense 感知通路继电器触点开路，信号无法回传到测量单元。
维修处理：更换 Sense 通路故障继电器，装配完成执行模块全套自校准，分别验证两线、四线 Kelvin 测量模式。维修完成之后 IV 扫描、脉冲模式全部恢复正常采集功能。
维修总结：激励输出正常但是读数为零，属于 Sense 感知回路典型故障，不要优先怀疑软件设置，需要重点检查 Sense 通路继电器以及线路导通状态。
