案例 1：YIG 调谐器老化，Source Unleveled 源不平报错

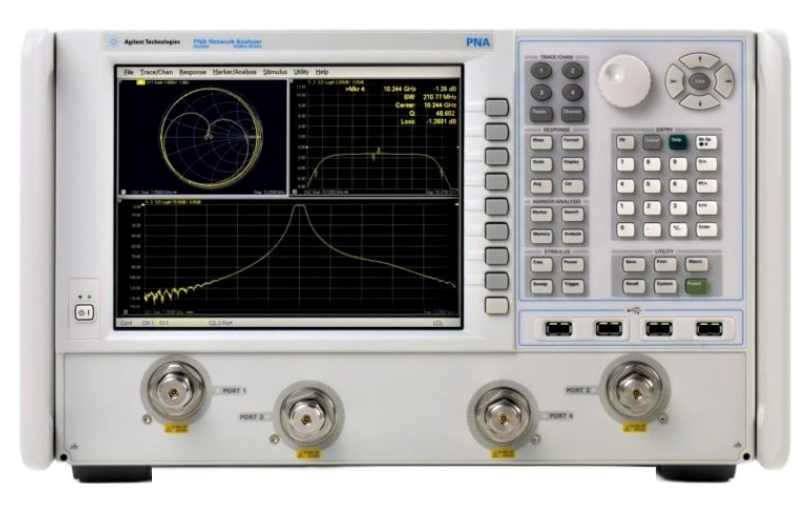

故障设备：N5225A 四端口版本，放大器器件研发测试工位。
故障背景：扫描弹出Source Unleveled报错；高频段输出功率不足，曲线噪声巨大，全部端口同时异常；重启仪器偶尔短暂恢复。
排查过程：外接功率计确认源输出功率异常；排除本振失锁；YIG 调谐器铁氧体谐振腔老化 Q 值下降，ALC 环路无法锁定；其余硬件完好。
维修处理：维修更换 YIG 调谐组件；执行源功率 ALC 环路全频段校准校验。修复完成，自检 PASS，全频段功率电平稳定，动态范围恢复出厂规格。
维修总结：全部端口同时源不平，故障点在公共 YIG 源模块，不要优先检修各个测试端口。
案例 2：Port2 端口外部大功率倒灌，接收机混频器损坏，校准失败
故障设备：N5225A‑400 四端口，带 Bias‑Tee 选件，功放器件测试工位，未接外部隔离防护。
故障背景：Port1、Port3、Port4 工作正常；Port2 传输 S21 幅度偏低约 18dB；SOLT 校准直接报错；更换线缆、校准件故障不变。
排查过程：线缆交叉验证故障跟随 Port2 本机端口；拆机检查 Port2 接收链路，端口限幅二极管击穿，接收机混频器砖块受损；源模块、公共本振电路完好。
维修处理：更换 Port2 端口保护器件与混频器组件；执行端口增益、时延、系统误差项全套 SOLT 校准。修复完成，S 参数测试正常，机械校准、ECal 电子校准均可完整执行。
维修总结：测试有源功放器件，端口外部必须增加衰减器、隔离器；严禁大功率信号直接接入矢网端口。
案例 3：内部参考 TCXO 晶振漂移，Phaselock Lost 相位失锁
故障设备：N5225A‑200 2 端口 50GHz，滤波器研发测试。
故障背景：开机自检报 Phaselock Lost；高频段扫描无信号，曲线剧烈跳动；更换外部 10MHz 参考源故障不变。
排查过程：电源各组输出电压稳定；定位内部 100MHz TCXO 参考晶振老化漂移，锁相环捕获能力下降。
维修处理：更换 TCXO 参考晶振；执行源功率、本振电平全套系统校准校验。修复完成，自检 PASS，全频段锁相稳定，动态范围恢复出厂指标。
维修总结：整机全部端口同时失锁，优先排查 YIG 源、参考晶振，再核对固件版本。
案例 4：内部半刚性射频线缆微损伤，测试底噪抬高，重复性差
故障设备：N5225A，长期脉冲 S 参数产线测试工位。
故障背景：整机硬件自检全部 Pass；校准完成后曲线毛刺大，测量标准件读数漂移；更换外部测试电缆故障不变。
排查过程：拆解射频腔体，耦合器通往混频器之间半刚性射频线缆出现微裂纹，插入损耗变大；模块芯片器件无烧毁损伤。
维修处理：更换受损半刚性射频线缆组件；整机做接收机增益、系统误差项全套计量校准。修复完成，曲线平滑，测量重复性恢复规格。
维修总结：PNA 内部半刚性线缆属于精密部件，维修拆机严禁大力弯折射频线缆。
