产品型号：是德科技 N4690A

促销价电议

产品型号：安捷伦 DSO-X93204A

促销价电议

产品详情

维修 /光通信仪器/光谱分析仪

< >

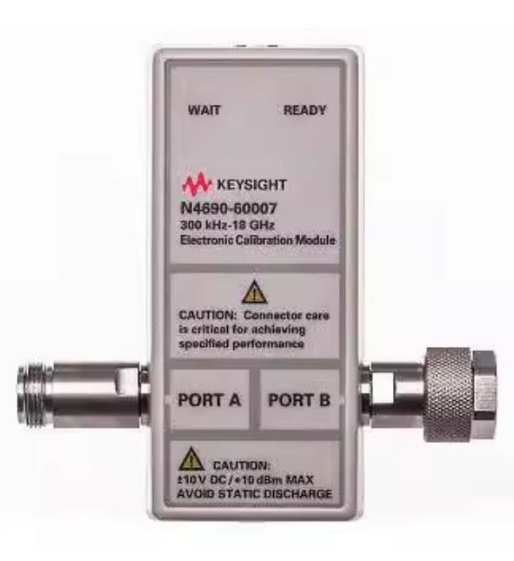

维修是德科技 N4690A 校准件

浏览次数：33

技术成熟，品质保证，速度快捷

产品参数

选件	维修地	维修周期	是否计量	保修时间
	深圳市	--	否	不保修

价格：

邮件咨询

加入收藏

加入购物车

更新日期：2026-08-14

联系电话：0755-86016691

常见故障

故障 1：网分无法识别 ECal，USB 通讯间歇性掉线

故障现象：矢量网分提示无法识别 ECal 模块；WAIT/READY 指示灯不亮或者闪烁；更换 USB 线、仪器 USB 端口依旧异常；偶尔插拔短暂识别，校准中途随机断开。

故障机理：USB 母座虚焊、接口氧化；USB 通讯芯片老化；主控 MCU 工作异常；EEPROM 内序列号、校准表征参数损坏丢失；板载供电滤波电容老化，上电电压不稳。

故障 2：校准启动后中途报错，校准流程无法完整跑完

故障现象：开始执行双端口校准，进度执行至某一步直接报错终止；直通或反射校准状态切换失败；无法完成全套误差修正流程。

故障机理：N 型端口内导体变形、端面磨损、污染物引入额外反射；内部固态微波开关烧毁，通道切换失灵；射频微带、金丝键合线路虚断；内置阻抗标准工作异常。

故障 3：校准流程正常完成，但测量数据偏差大、重复性差

故障现象：无软件报错，校准顺利执行完毕；测试标准直通、标准负载时 S11、S21 指标偏离理论值；高频段（＞10GHz）恶化更加明显，多次重复校准结果不一致。

故障机理：N 型连接器弹簧片疲劳、镀层磨损；内置 50Ω 标准阻抗参数漂移；模块出厂存储表征参数错乱；长期未计量，射频电气指标超差。

故障 4：上电无指示灯，整机完全无法唤醒

故障现象：插入 USB 后指示灯完全熄灭，网分完全探测不到硬件，整机无任何响应。

故障机理：静电冲击击穿主控芯片、微波开关芯片；USB 供电回路保护元件熔断；PCB 走线过流烧毁；内部供电回路断路。

更多>>

维修案例

案例 1：设备间歇性识别，长时间校准随机通讯掉线 ——USB 通讯与供电电路维修案例

设备信息：Keysight N4690A 电子校准件；故障现象：网分偶尔识别设备，多数情况读取失败，长时间自动化校准过程随机断开，更换线材、仪器端口无效。

检修流程：排除外部线缆、仪器驱动问题；拆机检测 USB 底座焊点松动，通讯芯片老化；重新焊接加固 USB 接口，更换老化供电与通讯元件；备份并重写 EEPROM 校准参数；整机持续 72 小时联机循环测试，识别稳定，校准过程不再发生通讯中断。

经验总结：禁止在校准运行期间热插拔 USB；优先使用网分原生 USB 接口供电，不建议外接 USB 集线器；定期检查 USB 底座牢固程度。

案例 2：校准执行至反射校准步骤报错终止，直通状态基本正常 —— 射频开关与端口通路维修案例

设备信息：Keysight N4690A 电子校准件；故障现象：双端口校准进行到反射测量阶段直接报错终止，无法完成完整校准流程。

检修流程：异丙醇清洁两端 N 型射频端口，目视发现 Port B 内导体存在轻微磕碰形变；射频通路检测反射异常；拆机确认单通道微波开关芯片损坏；更换受损微波开关，清洗射频腔体，导入原厂校准表征参数；全频段测试验证方向性、源匹配指标恢复原厂规格。

经验总结：禁止使用受损变形的 N 型接头对接校准件；连接前使用放大镜检查内外导体；严禁输入超过 + 10dBm 射频功率。

案例 3：校准可正常跑完，但测试结果偏差明显，高频指标恶化 —— 射频标准与端口性能修复案例

设备信息：产线长期使用 N4690A；故障现象：软件无任何报错，校准流程顺利结束，测试标准负载回波损耗指标明显恶化，12～18GHz 频段重复性极差。

检修流程：交叉对比正常 ECal，排除网分、测试线缆问题；计量检测确认内置阻抗标准漂移、N 型端口电气性能劣化；彻底清洁射频接口，修复老化匹配元件，执行整机重新表征校准并写入 EEPROM；全频段逐项计量验证，各项指标满足出厂规范。

经验总结：ECal 属于计量器具，建议每 12 个月开展计量表征，不可无限期持续投入产线使用。

案例 4：插入 USB 无指示灯，整机无法被仪器识别（静电损坏典型案例）

设备信息：实验室在用 N4690A；故障背景：未佩戴防静电手环操作后出现故障，USB 接入后无指示灯。

检修流程：确认 USB 输入供电正常，判定设备本体硬故障；拆机发现静电击穿微波开关与主控芯片，供电回路保护器件熔断；更换烧毁元器件，修复射频通路，完成整机重新表征；

⚠️提示：静电造成芯片击穿大多为不可逆硬损伤，维修前建议评估维修成本；

经验规范：操作 ECal 全程佩戴防静电手环；射频端口严禁接入外部直流电压、大功率射频信号。
