案例 1：整机输出功率持续偏低，带内置衰减器机型波段平坦度恶化 —— 输出光路与 TEC 温控维修案例

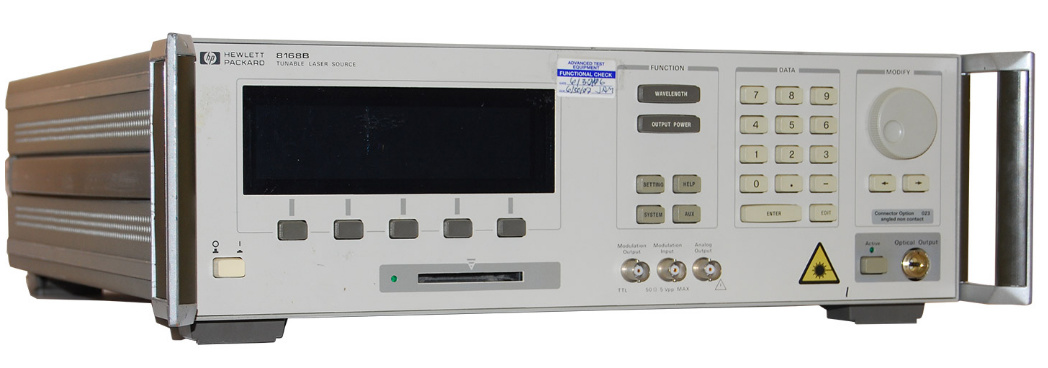

设备信息：Agilent 8168F（选件 003 内置衰减器）台式可调谐激光器；故障现象：设定 + 7dBm 输出，实测仅 + 1～3dBm，波段两端衰减最明显；外部光纤端面检查无损伤。
检修流程：光纤内窥镜检测仪器内部输出窗口附着污染物；拆机清理机箱防尘滤网，检测 TEC 温控温度波动超标；拆开光路，发现内置衰减器光学镜片积灰；激光驱动电流小幅漂移。规范清洁输出窗口与衰减器光学通路；检修 TEC 温控驱动回路，校准温控工作点；重新微调谐振腔耦合状态；执行整机功率校准。装机连续 72 小时波长循环测试，全波段功率恢复指标，长时间运行无持续衰减。
经验总结：测试链路务必增加光隔离器抑制反射回光；插拔光纤前检查端面；定期清理机箱防尘滤网；尽量避免长期满功率不间断持续工作；搬运仪器防止剧烈震动。
案例 2：波长大范围扫描频繁跳模、波长精度超标 —— 压电驱动与光栅调谐机构维修案例
设备信息：实验室长期器件测试 8168F；故障现象：短区间单点波长稳定，大范围波段扫描频繁跳模，波长误差持续超规格。
检修流程：排除机房温度剧烈波动；拆机检测压电陶瓷驱动输出电压存在漂移；光栅调谐机械导轨积尘，存在机械迟滞；清洁光栅传动机构，重新润滑；检修高压压电驱动电路；执行整机波长校准；分段全波段扫描验证无跳模。长时间自动扫描测试，波长锁定稳定，跳模现象消除。
经验总结：仪器放置恒温实验平台，环境温度波动控制≤±0.5℃；避免频繁大范围极速波段扫描；每年定期执行波长计量校准。
案例 3：本地操作正常，GPIB 程控频繁失联，自动化测试中断 ——GPIB 通讯与主控电源维修案例
设备信息：自动化无源器件测试系统配套 8168F；故障现象：面板手动操作全部正常；电脑通过 GPIB 程控经常失联，重复寻址偶可临时恢复。
检修流程：更换 GPIB 线缆、调整仪器地址故障依旧，锁定仪器本体；拆机检查 GPIB 接口插座氧化，数字供电滤波电容老化。清洁 GPIB 接口针脚，更换老化电源滤波电容；加固主控板接线；多次上电联机验证通讯稳定性。持续 72 小时不间断程控扫描，通讯持续在线，不再出现掉线、指令无响应问题。
经验总结：GPIB 总线设备做好系统单点接地；仪器长期程控运行定期重启；不要频繁热插拔 GPIB 线缆。
案例 4：长时间测试触发过热保护，激光自动关断 —— 整机散热与温控回路维修案例
设备信息：实验室长期自动化批量测试 8168F；故障现象：开机初期一切正常，连续运行约 40 分钟触发过热保护，激光输出切断，仪器屏幕无其他报错。
检修流程：检测机箱进风防尘滤网完全堵塞；机箱内置散热风扇转速衰减；TEC 温控采样回路电阻漂移。完整清理整机风道，更换老化散热风扇；检修 TEC 温度采样电路，更换老化电解电容；改善光学腔体导热垫片。满载持续波长扫描测试，机箱温升控制正常，不再触发过热保护。
经验总结：仪器左右、后部预留通风空间；每 3～6 个月清理防尘滤网；长期连续测试机房开启恒温空调；不要紧贴堆叠多台仪器阻挡散热气流。
