产品型号：是德科技 81950A

促销价 电议

产品型号：安捷伦 DSO-X93204A

促销价 电议

产品详情

维修  /光通信仪器/光源/可调光源

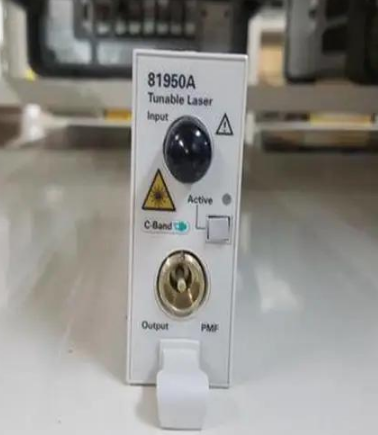

维修是德科技 81950A 可调谐激光源

浏览次数：23

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-08-14
联系电话：0755-86016691

常见故障

故障 1：输出光功率偏低，长时间持续工作功率缓慢衰减

故障现象：模块无 OPT 硬件告警；设定目标输出功率，光功率计实测远低于指标；冷机启动功率相对正常，连续批量波长步进 30min 功率持续下滑；更换合格保偏光纤、清洁外部端面故障无法消除。
故障机理：模块 PM 输出窗口污染、回光造成镀膜灼伤；高功率激光增益芯片长期满载老化；运输震动导致谐振腔光路耦合偏移；TEC 温控波动，谐振腔工作温度不稳定；被测器件反射回光持续损伤腔内光学界面；激光驱动电流环路纹波偏大。软件功率校准无法修复硬件劣化。

故障 2：波长步进锁定失败，波长自校准报错，波长精度、重复性超标

故障现象：单点波长勉强锁定；连续批量波长跳转频繁弹出Wavelength Not Locked；无法完整执行波长自校准程序；波长重复性超出出厂指标；机房温度波动大、长时间满载运行故障显著增多。
故障机理：步进压电陶瓷长期频繁启停，机械迟滞、高压驱动电压不稳（81950A 高发故障）；谐振光栅支架震动松动；内置波长监测光路偏移、光电探测器灵敏度衰减；TEC 温度扰动破坏腔长稳定；模块内部校准参数丢失；内部参考时钟频偏。

故障 3：主机间歇性识别模块，远程程控通讯中断，同机箱其他模块工作正常

故障现象：8164B/8166B 主机上电偶尔识别不到 81950A；识别成功后长时间远程 SCPI 步进采集随机断连；交换插槽可判定故障归属模块本体。
故障机理：模块背板金手指氧化、弹性触点接触不良；模块内部 CAN 通讯驱动元件老化；板载供电滤波电容老化，负载升高电压跌落；自动化机柜电磁干扰背板 CAN 通讯总线。

故障 4：上电自检上报 TEC/OPT 告警，长时间运行触发过热保护，激光强制关断

故障现象：上电随机弹出光学、温控硬件告警；不间断大批量步进测试时机架温升升高，触发过热保护自动切断激光；主机风扇风量下降、积尘异响。
故障机理：主机风道堵塞，整机散热不足；81950A 高功率芯片发热量大，内置 TEC 制冷片老化、制冷能力下降；温控采样热敏电阻参数漂移；模块内部电源调理电容老化；谐振腔散热接触面导热变差。

更多>>

维修案例

案例 1：全波段输出功率偏低，波段平坦度劣化 ——PM 输出光路与 TEC 温控维修案例

设备信息：Keysight 81950A 步进可调谐激光模块（搭载 8164B 主机）；故障现象：设定 + 15dBm 输出，实测仅 + 7~10dBm，波段两端功率跌落最为明显，外部光纤端面排查无异常。
检修流程：光纤内窥镜检测模块 PM 输出窗口附着污染物，存在轻微回光灼伤痕迹；拆机检测 TEC 温控温度波动范围超标，激光驱动电流存在小幅波动；谐振腔耦合镜片附着微尘。规范清洁模块内部光学通路与输出端面；检修 TEC 温控驱动电路，重新优化谐振腔耦合状态；完整执行模块功率、波长自校准。装机插入主机，72 小时分段波长持续步进测试，全波段输出功率恢复原厂指标，长时间运行无明显功率跌落。
经验总结：光放大器、相干测试链路必须加装光隔离器抑制反向回光；插拔光纤前使用端面检测仪检查 PM 端面；光纤最小弯曲半径≥100mm；模块搬运杜绝剧烈震动；尽量避免长期不间断满功率输出。

案例 2：连续波长步进频繁失锁，波长自校准中途终止 —— 步进压电驱动与波长监测光路维修案例

设备信息：光放大器件自动化产线 81950A；故障现象：单点波长基本稳定，大批量连续步进跳转经常失锁告警，波长重复性超标，波长校准程序无法跑完。
检修流程：排除机房温度剧烈波动干扰；拆机定位步进压电陶瓷高压驱动供电不稳，压电机构长期频繁启停存在机械迟滞；内置波长监测光路偏移，光电接收探测器灵敏度衰减，光栅支架轻微机械松动。检修压电驱动电路，紧固谐振腔机械结构，更换老化光电接收器件；重新校准波长监测光路；分段验证全波段步进锁定。长时间不间断自动步进扫描验证，波长跳转锁定稳定，不再出现失锁告警。
经验总结：光学测试平台做好减震处理；机房温度波动控制≤±0.5℃；减少高密度极限快速连续步进切换；每季度执行波长自校准监控指标。

案例 3：主机间歇性识别模块，长时间远程程控随机掉线 —— 背板接触与模块供电整改案例

设备信息：多模块 8164B 光测试系统配套 81950A；故障现象：同机箱其余光模块工作正常；81950A 时认时不认，识别正常后远程采集随机通讯中断，自动化测试流程中止。
检修流程：互换插槽锁定故障在模块本体；拆机检测模块背板金手指氧化，模块内部供电滤波电容老化，通讯接口元件轻微漏电。无尘棉签清洁背板金手指，更换老化滤波电容与受损通讯器件；装配完成多次插拔验证识别稳定性。连续 72 小时不间断程控步进采集，模块识别稳定、通讯持续在线，无掉线、指令超时故障。
经验总结：定期抽出模块清洁背板金手指；整套光学测试系统单点接地；通讯网线与光纤光路分层布线降低电磁串扰；禁止热插拔光模块。

案例 4：长时间批量步进测试触发过热保护，激光自动关断 —— 主机散热与温控回路维修案例

设备信息：实验室长期自动化批量测试 81950A；故障现象：开机初期工作正常，连续不间断步进扫描约 35 分钟弹出过温告警，激光输出强制关断；8164B 机箱风扇噪音变大。
检修流程：监测机架内部温度持续攀升；清理主机进风防尘滤网，发现完全堵塞；模块内部 TEC 采样回路漂移，电源调理电容老化。彻底清理 8164B 整机风道、检查更换老化散热风扇；检修模块 TEC 温控采样回路，更换老化电容；改善腔体导热接触面。满载持续步进扫描测试，机架温升控制正常，不再触发过热保护。
经验总结：8163/8164/8166 主机前后预留充足通风空间；每 3～6 个月清理防尘滤网；长期不间断测试配备机房恒温空调；多模块机架不要全部长期满功率并行运行。
