案例 1：全波段输出功率偏低，C 波段中心波段衰减最明显 ——PM 输出光路与 TEC 温控维修案例

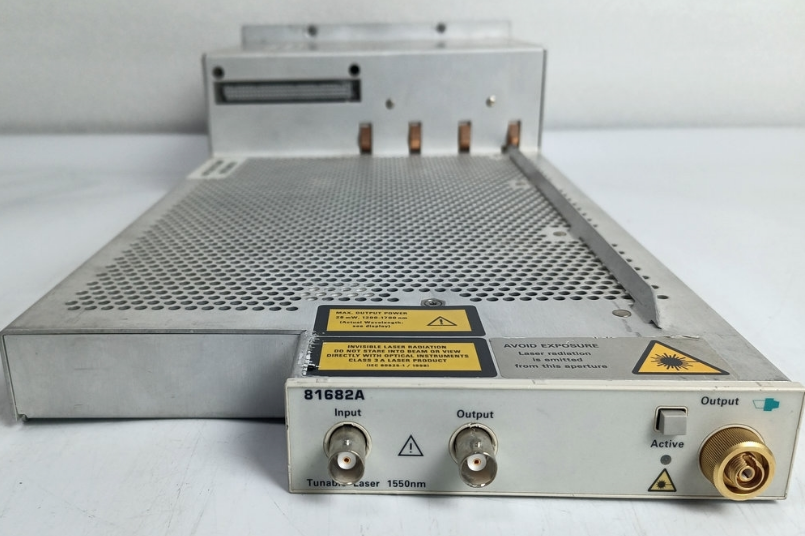

设备信息：Keysight 81682A 可调谐激光模块（搭载 8164B 主机）；故障现象：设定 + 8 dBm 输出，实测仅 + 3~5 dBm，1520–1570 nm 区间跌落最严重，外部光纤端面排查无异常。
检修流程：光纤内窥镜检测模块 PM 输出窗口附着污染物，存在轻微灼伤痕迹；拆机检测 TEC 温控温度波动范围超标，激光驱动电流小幅波动；谐振腔耦合镜片附着微尘。规范清洁模块内部光学通路与输出端面；检修 TEC 温控驱动电路，重新优化谐振腔耦合状态；完整执行模块功率、波长自校准。装机插入主机，72 小时分段波长持续扫描测试，全波段输出功率恢复原厂指标，长时间运行无明显功率跌落。
经验总结：光放大器测试链路必须加装光隔离器抑制反向回光；插拔光纤前使用端面检测仪检查 PM 端面；光纤最小弯曲半径≥100 mm；模块搬运杜绝剧烈震动。
案例 2：连续波长扫描频繁失锁，上电 DSP 初始化校准失败 —— 压电驱动与内置波长监测光路维修案例
设备信息：EDFA 自动化产线 81682A；故障现象：单点波长基本稳定，连续波段扫描经常失锁告警，上电偶尔提示 DspMainCalcKFactor 校准失败，波长重复性超标。
检修流程：排除机房温度剧烈波动干扰；拆机定位压电陶瓷高压驱动供电不稳，内置波长监测光路偏移，光电接收探测器灵敏度衰减，光栅支架存在轻微机械松动。检修压电驱动电路，紧固谐振腔机械结构，更换老化光电接收器件；重新校准波长监测光路，恢复校准参数；分段验证全波段无跳模扫描。长时间不间断自动扫描验证，波长锁定稳定，不再出现失锁与初始化报错。
经验总结：光学测试平台做好减震处理；机房温度波动控制≤±0.5℃；定期执行波长自校准；避免长期极限高速持续扫描。
案例 3：主机时认时不认模块，长时间远程程控扫描随机掉线 —— 背板接触与模块供电整改案例
设备信息：多模块 8164B 无源器件测试系统配套 81682A；故障现象：同机箱其余光模块工作正常；81682A 间歇性识别失败，识别正常后远程采集随机通讯中断，自动化测试流程中止。
检修流程：互换插槽锁定故障在模块本体；拆机检测模块背板金手指氧化，模块内部供电滤波电容老化，通讯接口元件轻微漏电。无尘棉签清洁背板金手指，更换老化滤波电容与受损通讯器件；装配完成多次插拔验证识别稳定性。连续 72 小时不间断程控扫描采集，模块识别稳定、通讯持续在线，无掉线、指令超时故障。
经验总结：定期抽出模块清洁背板金手指；整套光学系统单点接地；通讯线缆与光纤分层布线降低电磁串扰；禁止热插拔光模块。
案例 4：长时间持续扫描触发过热保护，激光自动关断 —— 主机散热与温控回路维修案例
设备信息：实验室长期自动化批量测试 81682A；故障现象：开机初期工作正常，连续扫描约 40 分钟弹出过温告警，激光输出强制关断；8164B 机箱风扇噪音增大。
检修流程：监测机架内部温度持续攀升；清理主机进风防尘滤网，发现完全堵塞；模块内部 TEC 采样回路漂移，电源调理电容老化。彻底清理 8164B 整机风道、检查更换老化散热风扇；检修模块 TEC 温控采样回路，更换老化电容；改善腔体导热接触面。满载持续扫描测试，机架温升控制正常，不再触发过热保护。
经验总结：8164B 机架前后预留充足通风空间；每 3～6 个月清理防尘滤网；长期不间断测试配套机房恒温空调；多模块机架不要全部长期满载并行运行。
