案例 1：测量读数持续波动，自校准执行失败 —— 射频接收前端与基准回路维修案例

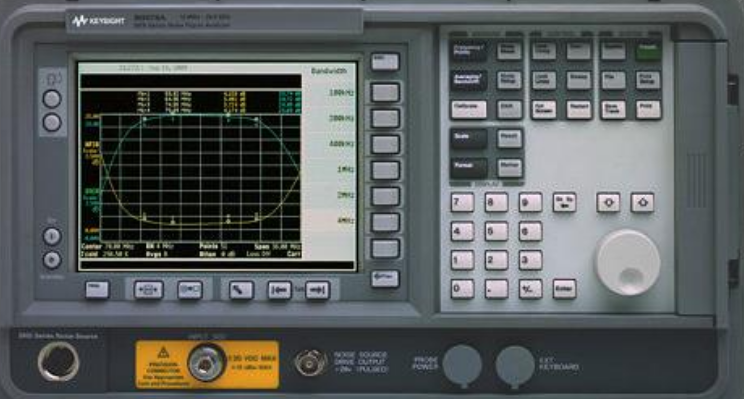

设备信息：Keysight N8975A 噪声系数分析仪；故障现象：配套合格噪声源与测试线缆，噪声系数测量数值大范围漂移，多次运行内部校准提示校准无效，外部链路确认无问题。
检修流程：清洁射频 N 型输入接头，复测故障未消除；拆机检测内置前置放大器增益衰减，中频检波回路电容漏电，采样基准电压偏移。更换老化射频通路元器件，修复调理回路，重新紧固射频连接器内部组件；整机执行全频段自校准，利用标准噪声源多点校验指标。装机 72 小时高低温循环扫描测试，读数稳定，全频段测量精度恢复原厂规格。
经验总结：严禁大功率信号直接接入射频输入端；测试前做好信号隔离；闲置射频端口加装防尘负载；产线配备稳定接地系统，减少静电冲击。
案例 2：高频段持续失锁，自检提示 RF 硬件故障 —— 本振 PLL 与射频切换回路维修案例
设备信息：射频器件产线 N8975A 噪声分析仪；故障现象：低频测量勉强可用，高于 10GHz 频段持续锁相失败，扫描曲线丢失，自检弹出射频硬件告警。
检修流程：排除外部电缆、噪声源问题；拆机定位本振 PLL 环路供电异常，频段切换射频开关损耗增大，输入保护器件轻微漏电。更换失效保护元件、检修锁相环路，重新校准本振频率；逐频段执行扫描测试，校验增益与噪声基底。装机长时间连续扫频测试，全频段锁相稳定，无失锁告警。
经验总结：测试系统做好射频屏蔽；未知被测信号增加衰减器保护仪器前端；定期清理射频接头，避免金属碎屑进入腔体。
案例 3：本地操作正常，GPIB 远程程控频繁通讯超时 ——GPIB 接口通讯电路维修案例
设备信息：自动化射频测试系统配套 N8975A；故障现象：手动操作全部正常，远程 SCPI 采集经常通讯中断，更换工控主机、通讯线缆故障反复出现。
检修流程：排除外部控制设备链路故障；拆机检测 GPIB 接口保护二极管静电击穿，插座引脚多处虚焊，接口供电滤波电容老化。更换受损保护元器件，重新焊接加固 GPIB 插座，更换滤波电容；调整仪器通讯地址参数。长时间不间断程控扫频采集，通讯持续稳定，无掉线、指令超时故障。
经验总结：整套测试设备单点接地；禁止热插拔 GPIB 通讯线缆；自动化机柜远离大功率射频发射设备，降低电磁干扰。
案例 4：上电偶发黑屏，满载运行自动重启死机 —— 开关电源与散热系统整改案例
设备信息：实验室 N8975A 噪声系数分析仪；故障现象：上电随机启动失败、屏幕黑屏；长时间连续扫频运行半小时后死机重启，机箱风扇噪音明显增大。
检修流程：监测电源各路输出电压，满载工况电压跌落、纹波超标；机箱内部防尘滤网堵塞，风道积灰严重。更换电源单元全部老化电解电容，清理整机灰尘，疏通散热风道，紧固主板、射频板所有背板插接点位。整机满载连续通电 72 小时验证，无黑屏、重启、自检报错现象，风扇运转平稳。
经验总结：密闭机柜配套辅助散热装置；每半年清理一次机箱防尘滤网；仪器长期闲置每月通电预热，延缓电源电容老化。
