案例 1：ChC 通道噪声过大、幅值偏低，眼图模糊 —— 单通道光电前端与 FC 接口维修案例

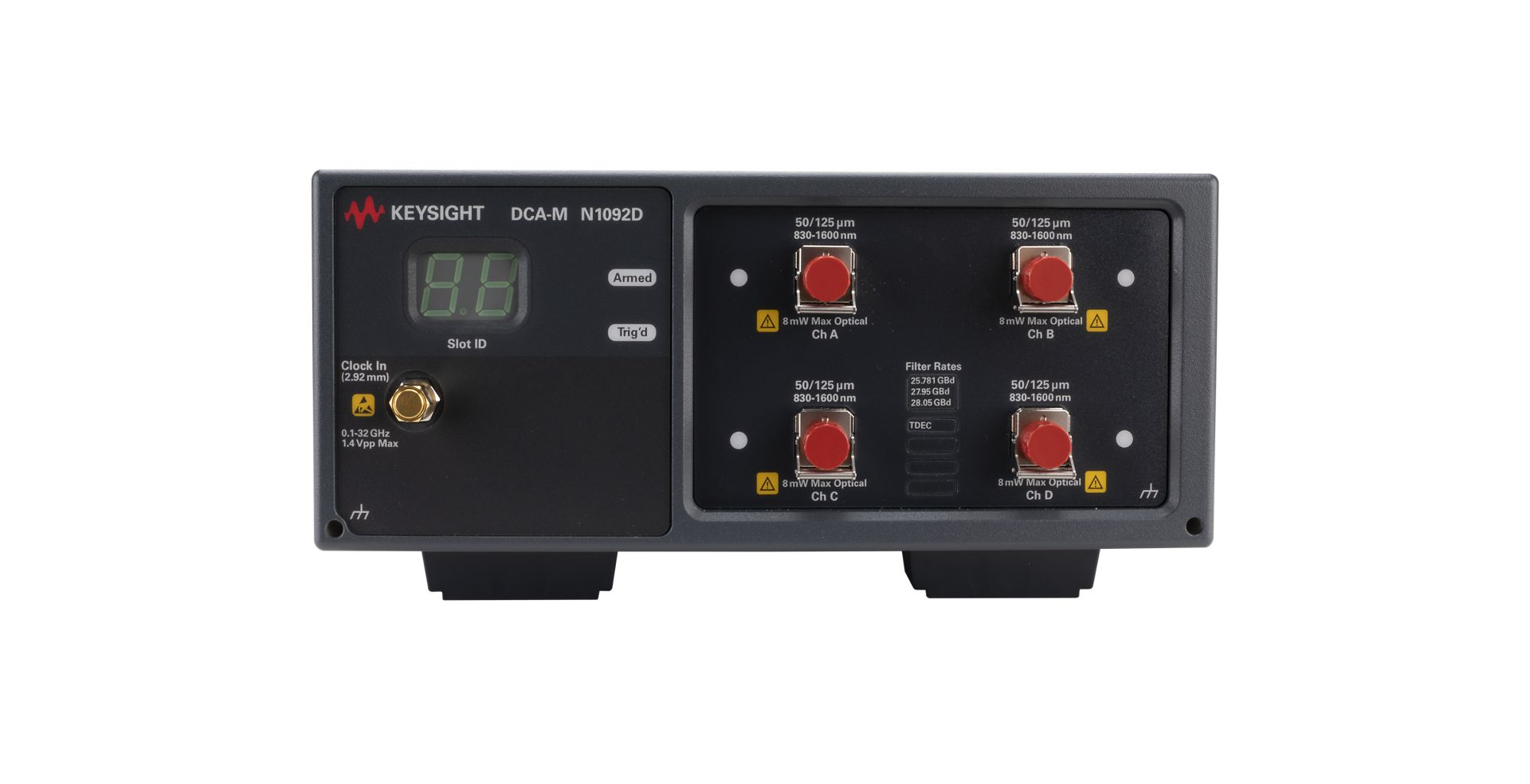

设备信息：Keysight N1092D 四通道采样示波器；故障现象：A/B/D 通道正常，ChC 通道接入标准光信号底噪抬升、幅值不足，反复自校准无法改善；光纤与光源在其他采样示波器工作正常。
检修流程：光纤显微镜检查 ChC 通道 FC 端面，清洁污染物复测噪声小幅改善，故障未根除；拆机检测该通道光电探测器漏电流超标，跨阻放大电路静态偏置偏离标准值。更换受损光电接收组件，调试通道放大回路，清理光学通路；单独执行通道增益、零点校准。装机高低温循环 48 小时测试，基线稳定，接收灵敏度、噪声指标恢复原厂规格。
经验总结：并行测试严格控制各路输入光功率上限，避免强光烧毁光电管；光纤测试前清洁端面，闲置光口加盖防尘帽；产线尽量避免多路通道同时长时间满功率照射。
案例 2：时钟持续失锁，触发告警红灯常亮 ——Clock In 输入回路维修案例
设备信息：光模块产线 N1092D 采样示波器；故障现象：合规同步时钟接入无法锁定触发，告警持续点亮，四路通道眼图持续漂移，自动测试流程频繁失败。
检修流程：排除外部时钟源、同轴电缆问题；检测 Clock In 端口阻抗异常，输入保护二极管静电击穿，时钟缓冲放大器失效。更换静电损坏元器件，加固 BNC 内部焊点；接入标准时钟长时间连续验证，触发锁定稳定，红色告警消除。
经验总结：严格管控时钟输入信号幅度不超出规格；整套测试系统统一单点接地，减少静电传导损坏触发输入电路。
案例 3：USB 联机频繁掉线，四路并行采集更容易断连 ——USB 接口与主控供电整改案例
设备信息：自动化并行测试系统配套 N1092D；故障现象：长时间四路通道同步采集，FlexDCA 随机丢失设备，重新插拔 USB 临时恢复，故障反复出现。
检修流程：更换多条数据线与工控主机，排除外部链路；拆机发现后端 USB-B 插座多处引脚虚焊，电源滤波电容老化，四路通道负载升高时主控供电纹波超标。重新焊接加固 USB 接口，更换老化电容，紧固内部采集排线；升级匹配固件版本。连续 72 小时四路通道不间断程控采集，无掉线、脱机故障。
经验总结：禁止暴力插拔、弯折 USB 线缆；机柜保证前后通风散热，降低多路采集工况下整机温升。
案例 4：开机自检偶发通道故障，满载运行死机离线 —— 开关电源与散热系统整改案例
设备信息：实验室 N1092D；故障现象：上电自检随机报通道硬件异常，四路通道同时测试半小时后死机离线，冷却后能够再次开机。
检修流程：监测电源各路输出电压，满载工况电压持续跌落、纹波超标；拆解机箱发现防尘滤网积灰严重，风道堵塞。更换电源单元老化电解电容，全面清理机箱灰尘、疏通散热风道，加固主板与通道阵列所有可疑虚焊点位。满负荷四路通道长期通电验证，无自检报错、死机重启现象。
经验总结：密闭机柜加装辅助散热；每半年清理一次防尘滤网；长期连续并行测试避免设备堆叠，保障通风空间
