产品详情

维修  /无线通信仪器/频谱分析仪/便携式频谱分析仪

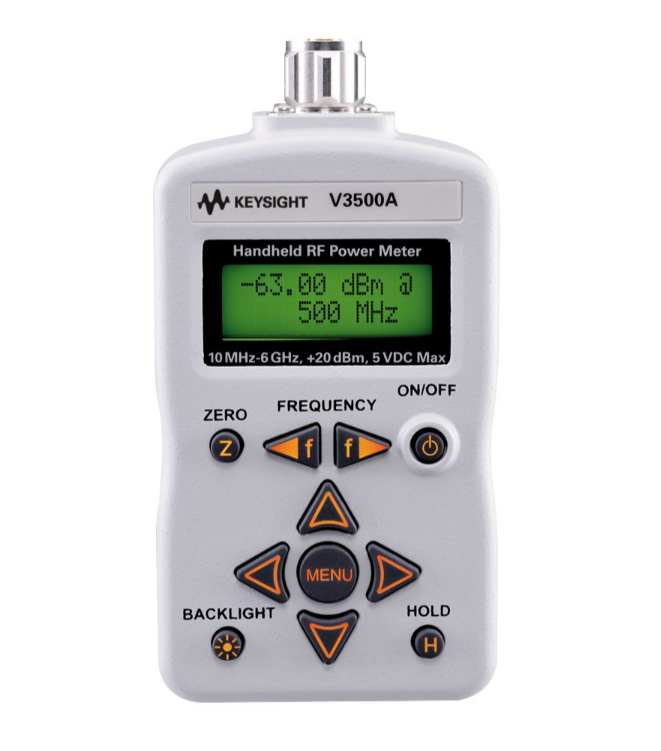

维修是德科技 V3500A 手持式射频功率计

浏览次数：41

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-08-14
联系电话：0755-86016691

常见故障

故障 1：执行 ZERO 归零失败、基线漂移严重，读数持续跳动

故障现象：
空载状态下按【ZERO】提示归零失败；无射频输入时读数缓慢漂移；接入稳定 CW 信号，数值大范围波动；高低频段噪声水平不一致；使用内置参考源自检误差超标。
故障机理：
1）射频 N 型接头端面污染、内导体轻微变形，引入反射噪声；
2）内部集成检波二极管遭受过功率冲击，漏电流增大；
3）内置直流参考基准温漂超标；
4）前置放大电路元件老化；
5）电池电压过低，供电纹波变大（电池供电模式多发）。
区分要点：更换全新电池、清洁射频接头故障依旧，判定内部检波前端硬件损伤。

故障 2：功率读数系统性偏低，高频（＞2GHz）误差显著恶化

故障现象：
输入标准射频信号，全频段读数偏低；3～6GHz 频点偏差远大于低频段；更改输入信号功率，线性度变差；反复执行自校准无法消除偏差。
故障机理：
1）N 型射频内导体磕碰、间隙变形，高频插入损耗急剧上升；
2）内置检波芯片过载烧毁，检波效率下降；
3）内部射频匹配元件老化；
4）存储频响校准参数的 Flash 数据异常。
⚠️ 检波单元属于一体化密闭电路，严重过载损伤大多需要返厂更换射频前端模组。

故障 3：无法开机、开机自动关机、屏幕黑屏 / 背光异常

故障现象：
装入新电池依旧无法开机；开机几秒自动断电；屏幕黑屏但按键背光存在；屏幕闪烁、低电量提示频繁弹出；USB 供电模式工作正常，电池模式极易关机。
故障机理：
1）电池仓弹片氧化、接触不良；
2）内部电源管理电路元件老化、滤波电容容量衰减；
3）液晶显示屏排线松动；
4）主板稳压芯片损坏；
5）仪器受潮，PCB 轻微漏电触发保护关机。

更多>>

维修案例

案例 1：归零持续失败，空载基线漂移严重 —— 射频接头清洁与检波前端检修案例

设备信息：Keysight V3500A，基站现场运维使用；故障现象：空载归零经常报错，接入稳定信号读数持续上下波动；更换全新电池故障不变。
检修流程：
  1. 使用光纤显微镜观察 N 型公头端面，存在金属粉尘污染物；异丙醇清洁接头复测，漂移小幅改善但未根除。
  2. 拆机检测射频检波回路，检波二极管漏电流超标，内置参考基准温漂超限。
  3. 修复前端偏置电路，重新执行整机自校准；使用标准 50MHz 信号源验证零点与增益。
  4. 高低温循环测试 48 小时，基线稳定，ZERO 归零操作全程无报错。
    经验总结：现场测试优先确认信号功率≤+20dBm；未知大功率信号前端必须增加外置衰减器；闲置务必盖上 N 接头保护帽，防止粉尘污染。

案例 2：3～6GHz 读数偏低 6dB，高频频响恶化 ——N 型射频接头修复案例

设备信息：实验室 V3500A 用于 WiFi 模块测试；故障现象：10MHz～2GHz 测量误差正常，＞3GHz 功率读数大幅偏低，自校准无法修正。
检修流程：
  1. 检查 N 型公头，发现内导体轻微磕碰变形，同轴匹配遭到破坏。
  2. 更换原厂 N 型射频接头，重新调试射频匹配回路；刷新内部频响校准参数。
  3. 使用 6GHz 标准信号源全频段扫频验证，各频点幅度误差回归指标范围。
    经验总结：N 接头对接必须对准螺纹，禁止斜向强行拧动；转接器尽量选用高品质低损耗 N 型组件。

案例 3：电池模式频繁自动关机、屏幕闪烁 —— 电源回路与电池仓整改案例

设备信息：外场测试 V3500A；故障现象：全新满电电池开机几分钟自动关机；USB 供电模式下工作稳定。
检修流程：
  1. 拆开电池仓，正负金属弹片氧化发黑，接触电阻过大；打磨清洁弹片，故障有所改善但依旧复发。
  2. 拆机测量主板供电回路，输入滤波电解电容 ESR 升高，带载压降过大。
  3. 更换电源回路老化电容；对电池仓弹片镀金加固；装配完成测试。
  4. 连续使用电池供电 72 小时循环测试，无自动关机、屏幕闪烁现象。
    经验总结：长期存放取出电池，防止漏液腐蚀电池仓；外场高低温环境尽量搭配 USB 持续供电。

案例 4：Mini-USB 只能供电、无法程控联机，MENU 按键失灵 —— 接口与按键电路维修案例

设备信息：自动化产线 V3500A；故障现象：USB 插上可以开机供电，PC 无法识别仪器；面板 MENU 按键按压无响应。
检修流程：
  1. 排查 USB 线缆、电脑驱动均正常，确定仪器本体故障。
  2. 拆机发现 Mini-USB 插座引脚虚焊，薄膜按键面板触点氧化。
  3. 重新焊接加固 Mini-USB 插座；清洁按键薄膜触点，修复 IO 控制电路。
  4. 升级匹配固件，电脑建立 SCPI 通讯测试；全部按键响应正常，长时间程控采集无断连。
    经验总结：避免暴力插拔 Mini-USB 线缆；自动化测试优先做好设备接地，减少静电损坏通讯芯片。
