案例 1：7GHz 以上幅度偏低、整机 Alignment 校准失败 —— 射频前端衰减器与混频链路维修案例

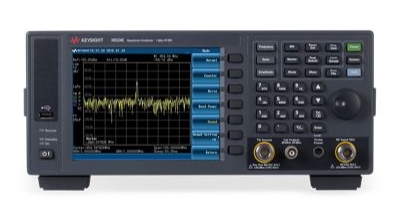

设备信息：Keysight N9324C（1MHz～20GHz，带 TG7 跟踪发生器选件）；故障现象：≤7GHz 测量基本正常，7～20GHz 信号幅度偏低 5～9dB，完整自校准持续报错终止。
检修流程：排除外部线缆、转接器损耗；关闭内置预放故障无改善。分段射频信号注入定位故障区间，确认输入电控衰减器多组 PIN 二极管过载劣化，第一混频器转换损耗增大。拆机更换衰减损坏器件，清洁全部射频互连节点，重新紧固内部射频电缆；装机执行全频段完整 Alignment 对齐校准；接入标准信号源全频段扫频比对测试，幅度误差恢复原厂指标，72 小时高低温循环复测无漂移复发。
经验总结：测试未知大功率信号前必须串联外置衰减器；严禁将携带直流偏置的射频信号直接接入 RF 输入；尽量规避瞬态大功率信号冲击输入 N 端口。
案例 2：开机 LO Unlock 告警、谱线持续漂移 —— 参考晶振与本振 PLL 环路维修案例
设备信息：N9324C，物联网射频模块产线测试；故障现象：冷机开机提示本振失锁，信号峰值持续晃动，长时间预热无法消除抖动。
检修流程：断开外部 10MHz 参考，使用仪器内置时基测试故障维持；监测内置 10MHz 晶振输出，频率随温度偏移明显。拆机检测恒温晶振供电与输出波形，确认恒温晶振老化输出幅度不足，同时本振 PLL 环路滤波电容容量衰减。更换恒温参考晶振、老化环路电容；装机执行频率校准与整机对齐；长时间观测标准载波信号，谱线稳定无漂移，LO 失锁告警彻底消除。
经验总结：仪器摆放位置保证通风，避免空调直吹带来剧烈温度波动；长期高精度微波测量建议外接高稳 10MHz 外部参考源。
案例 3：开机黑屏无背光、连续运行自动关机 —— 主电源模块与散热系统整改案例
设备信息：实验室研发 N9324C；故障现象：上电风扇运转，屏幕黑屏无背光；运行半小时左右整机自动关机，冷却重启故障循环复现。
检修流程：监测电源各路输出电压，+12V、+5V 输出纹波严重超标。拆机检查主电源板，输出滤波电解电容鼓包、ESR 增大；液晶背光驱动板元件老化；整机风道大量积灰散热受阻。更换电源全部老化电解电容，修复背光驱动电路，深度清理整机风道与防尘滤网；装机 72 小时满负荷连续运行测试，无重启、自动关机现象，屏幕亮度调节正常。
经验总结：每年定期清理仪器防尘滤网；密闭测试机柜增加辅助散热风机，延缓电源电容高温老化。
案例 4：远程 LAN 程控间歇性断连、触控面板偶尔失灵 ——IO 控制板与内部排线维修案例
设备信息：自动化产线 N9324C；故障现象：远程 SCPI 采集频谱随机掉线，前面板跨度缩放旋钮间歇性失效，触控偶尔点击错位。
检修流程：更换网线、交换机、关闭电脑防火墙，排除外部网络问题。拆机检查，主控板与前面板控制板扁平排线金手指氧化；网口前端保护电路遭受静电冲击性能下降。异丙醇清洗排线触点，更换全新内部高速排线，修复网口保护器件；升级匹配固件、设置固定静态 IP；持续 72 小时不间断程控采集，通讯无中断，触控、按键旋钮响应稳定。
