案例 1：＞2.9GHz 幅度偏低，CAL YTF 校准失败 ——SYTF 预选器与射频前端维修案例

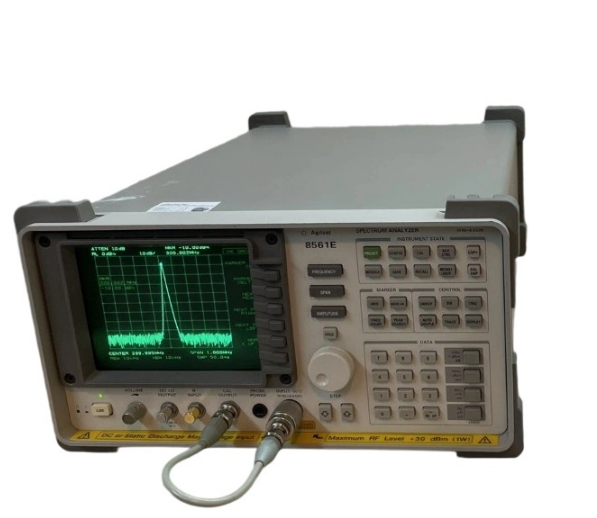

设备信息：HP 8561E（30Hz～6.5GHz）；故障现象：≤2.9GHz 测试基本正常，3～6.5GHz 信号幅度偏低 5～9dB，执行 CAL YTF 校准直接报错终止。
检修流程：排除外部线缆、转接器损耗；关闭内置预放故障无改善。使用梳状信号源测试 SYTF 跟踪特性，确认 SYTF 预选器调谐跟踪失调；输入步进衰减器两组 PIN 二极管特性漂移。拆机全面更换电源板、射频板全部老化电解电容；检修 SYTF 驱动调谐电路，清洁射频互连接头，紧固内部射频电缆；装机完整执行 YTF 校准、整机幅度对齐校准；接入标准信号源全频段扫频验证，高低频幅度误差回归原厂指标，72 小时高低温循环复测无漂移复发。
经验总结：长期闲置仪器建议每月通电预热 2～3 小时；测试未知大功率信号前必须串联外置衰减器；禁止接入携带直流偏置的射频信号。
案例 2：常驻 FREQ UNCAL 告警，谱线持续漂移 —— 参考晶振与 YTO 环路维修案例
设备信息：实验室 8561E 用于射频模块谐波测试；故障现象：开机常驻 FREQ UNCAL，信号峰值持续晃动，长时间预热无法消除抖动。
检修流程：断开外部 10MHz 参考，仅使用仪器内置时基故障维持；监测 10MHz 参考输出，频率随温度持续偏移。拆机检测恒温晶振供电波形，确认参考晶振老化、输出幅度不足；YTO 调谐环路耦合电容漏电。更换老化恒温参考晶振、环路失效电容；执行频率校准、YTO/SYTF 联动匹配校准；长时间观测标准载波，谱线稳定无晃动，FREQ UNCAL 告警彻底清除。
经验总结：仪器摆放远离空调直吹，规避剧烈温度波动；高精度测量场景可外接高稳外部 10MHz 参考源。
案例 3：本机 CRT 黑屏，外接视频输出正常 —— 显像管高压驱动板维修案例
设备信息：8561E 便携式频谱分析仪；故障现象：开机风扇运转、主机正常工作，本机显示屏黑屏；选配外接 VGA 输出图像完好。
检修流程：判定射频、主控单元无故障，故障锁定 A17 CRT 高压驱动组件。拆机检查显示高压逆变电路板，板上多只电解电容鼓包、容量大幅衰减；灯丝供电回路元件参数漂移。更换显示板全部老化电解电容，修复高压启动回路；装机开机测试，屏幕点亮正常，亮度、对比度调节功能恢复；冷热循环测试无再次黑屏。
经验总结：856xE CRT 机型黑屏优先检修显示板电容；不要长期最大亮度运行，延缓高压部件老化；有条件可后期改造数字视频输出替代老旧 CRT。
案例 4：连续运行半小时自动关机、GPIB 通讯断断续续 —— 整机电源系统整改案例
设备信息：产线测试 8561E；故障现象：开机正常，连续测试约 30 分钟自动关机；冷却重启重复故障；远程 GPIB 采集经常通讯中断。
检修流程：监测电源各路输出电压，满载工作时电压跌落、纹波严重超标。拆机拆解主电源板，全部输出滤波电解电容 ESR 大幅上升。更换电源整板全部耐高温电解电容；清洁主控板、前面板排线金手指，修复 GPIB 接口前端保护器件；装机持续 72 小时不间断测试，无自动关机，GPIB 程控持续稳定连通，按键旋钮响应正常。
经验总结：老旧 8560E 系列大修优先全盘更换整机电解电容，可一次性解决间歇性死机、漂移、各类隐性软故障；整套测试系统统一可靠接地，减少静电损毁 GPIB 接口。
