案例 1：高频幅度偏低，CAL YTF 校准失败 ——YTF 预选器与射频前端维修案例

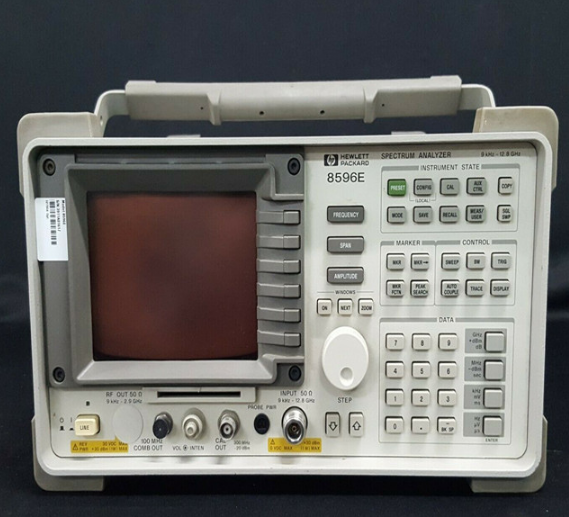

设备信息：HP 8596E（9kHz～12.8GHz）；故障现象：低于 2GHz 测量基本正常，3～12.8GHz 幅度普遍偏低 5～9dB，执行 CAL YTF 直接报错终止。
检修流程：排除外部线缆、连接器损耗；关闭内置预放故障无改善。利用梳状信号源做 YTF 跟踪测试，确认 YTF 预选器调谐跟踪失调；输入步进衰减器两组 PIN 二极管特性漂移。拆机更换电源、射频板全部老化电解电容；检修 YTF 驱动调谐电路，清洁射频内部互连接头，重新紧固射频线缆；装机完整执行 YTF 校准、整机幅度校准；接入标准信号源全频段扫频验证，高低频幅度误差恢复指标，连续 72 小时通电复测无漂移复发。
经验总结：长期闲置仪器定期通电预热；未知大功率信号测试前务必增加外置衰减器；禁止直接接入带有直流偏置的射频信号。
案例 2：持续显示 FREQ UNCAL，谱线漂移 —— 参考晶振与 YTO 环路维修案例
设备信息：实验室 8596E 用于射频模块谐波测试；故障现象：开机常驻 FREQ UNCAL，信号峰值持续左右晃动，长时间预热无法消除。
检修流程：断开外部参考时钟，仅使用内置时基故障维持；监测 10MHz 参考输出，频率随温度缓慢偏移。拆机检测恒温晶振供电波形，确认参考晶振老化输出幅度不足；YTO 调谐回路耦合电容漏电。更换老化参考晶振、环路失效电容；执行频率校准与 YTO/YTF 联动匹配校准；长时间观测标准载波信号，谱线稳定，FREQ UNCAL 告警彻底清除。
经验总结：仪器摆放远离空调直吹，减小温度剧烈波动；高精度测量场景可外接外部 10MHz 高稳参考源。
案例 3：CRT 本机屏幕黑屏，外接视频输出正常 —— 显像管高压驱动板维修案例
设备信息：8596E 便携式频谱仪；故障现象：开机风扇转动、主机正常工作，本机显示屏黑屏；外接显示器输出图像完好。
检修流程：判定射频、主控单元正常，故障局限 CRT 显示驱动组件。拆机检查显示高压逆变电路板，板上多只电解电容鼓包、容量严重衰减；灯丝供电回路元件参数漂移。更换显示板全部老化电解电容，修复高压启动回路；装机开机测试，屏幕点亮正常，亮度、对比度调节功能恢复；冷热循环测试无再次黑屏。
经验总结：859xE CRT 机型黑屏优先检修显示板电容；不建议长时间最大亮度运行，延缓高压部件老化；有条件可后期改造数字视频输出替代 CRT。
案例 4：运行半小时自动关机、GPIB 程控断断续续 —— 整机电源系统整改案例
设备信息：自动化产线 8596E；故障现象：开机正常，连续测试约 30 分钟自动关机；冷却重启重复故障；远程 GPIB 采集经常通讯中断。
检修流程：监测电源各路输出电压，满载工作时电压跌落、纹波严重超标。拆机拆解主电源板，全部输出滤波电解电容 ESR 大幅上升。更换电源整板全部耐高温电解电容；清洁主控板、前面板排线金手指，修复 GPIB 接口前端保护器件；装机持续 72 小时不间断测试，无自动关机，GPIB 程控持续稳定连通，按键旋钮响应正常。
经验总结：老旧 8590 系列仪器大修优先全盘更换全部电解电容，是解决间歇性死机、漂移、各类隐性故障最高效手段；测试系统统一接地，减少静电损坏 GPIB 接口。
