案例 1：全频段幅度测量超差、自校准失败 —— 射频前端衰减器与混频链路维修案例

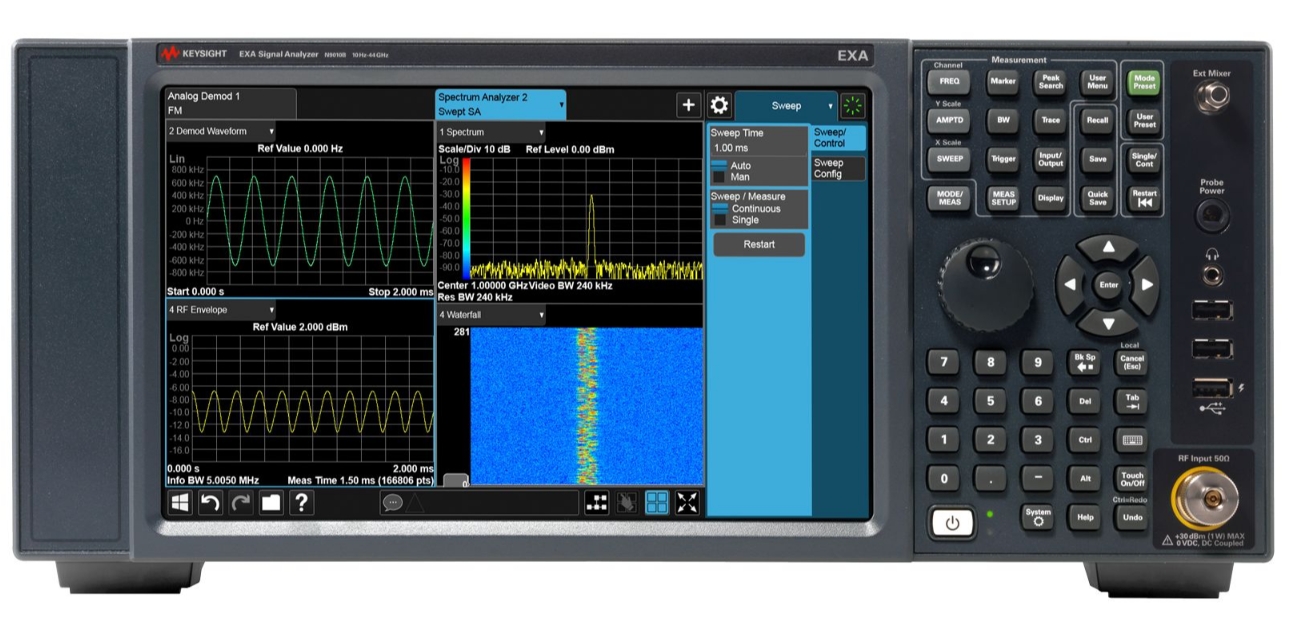

设备信息：Keysight N9010B Option526（26.5GHz）；故障现象：接入 - 20dBm 标准信号，读数偏低 6～12dB，高频段恶化，整机 Alignment 校准失败。
检修流程：先排除外部线缆、连接器损坏；关闭内部预放测试，故障依旧。分段注入测试信号定位，确认输入步进衰减器多组 PIN 二极管受信号过载特性劣化，第一混频器损耗增大。拆机更换衰减器损坏组件，清洁射频互连节点，重新紧固内部射频电缆；装机执行完整整机对齐校准（Alignment）；接入标准信号源全频段比对测试，幅度误差恢复至原厂指标，连续 72 小时高低温测试无漂移复发。
经验总结：测试未知大功率信号前务必外加外置衰减器；禁止将带有直流偏置的信号直接接入 RF 输入；尽量避免瞬态大功率信号冲击仪器输入端口。
案例 2：开机 LO Unlock 告警、谱线持续漂移 —— 本振合成器与参考晶振维修案例
设备信息：N9010B 26.5GHz，产线 EMI 预兼容测试；故障现象：冷机开机提示本振失锁，信号峰值持续左右漂移，预热后勉强锁定，但抖动超标。
检修流程：断开外部参考时钟，使用仪器内置时基测试，故障维持；监测 10MHz 参考输出，发现晶振频率随温度缓慢偏移。拆机检测恒温晶振供电与输出波形，确认恒温晶振老化、输出幅度不足；同时本振 PLL 环路滤波电容容量衰减。更换恒温参考晶振、老化环路电容；装机执行频率校准、整机对齐；使用标准信号源长时间观测，谱线稳定无漂移，本振失锁告警消除。
经验总结：仪器摆放位置保证通风，避免空调直吹造成剧烈温度波动；长期高精度测试建议外接高稳 10MHz 参考源。
案例 3：开机反复重启、风扇噪音巨大 —— 主电源模块与散热系统整改案例
设备信息：实验室 N9010B；故障现象：上电进入启动画面数十秒自动重启，侧置散热风扇持续啸叫。
检修流程：监测电源各路输出电压，发现 + 12V、+5V 输出纹波严重超标。拆机检查 A6 电源板，输出滤波电解电容鼓包、ESR 增大；风扇轴承积灰磨损。更换电源全部老化电解电容，更换全新散热风扇，深度清理整机内部积灰；装机持续 72 小时满负荷运行测试，无重启、关机现象，各路供电电压稳定。
经验总结：每年定期清理仪器防尘滤网；密闭机柜建议加装机柜散热风机，防止电源电容高温加速老化。
案例 4：LAN 远程程控频繁断连、前面板旋钮失灵 ——IO 控制板与内部排线维修案例
设备信息：自动化产线 N9010B；故障现象：远程 SCPI 采集频谱间歇性掉线，前面板缩放旋钮偶尔失效。
检修流程：更换网线、交换机、电脑，排除外部网络问题。拆机检查，主控板与前面板控制板扁平排线金手指氧化；网口隔离变压器受静电冲击性能下降。使用异丙醇清洗排线触点，更换全新内部排线，修复网口前端保护器件；重装固件，设置固定 IP；连续 72 小时不间断程控采集，通讯无中断，面板按键、旋钮响应正常。
经验总结：自动化测试系统仪器统一可靠接地，消除静电；优先使用千兆 LAN 通讯，相比 USB 稳定性更高；避免频繁热插拔各类 I/O 接口。
