产品型号：是德科技 N5222B

促销价电议

产品型号：安捷伦 DSO-X93204A

促销价电议

产品详情

维修 /无线通信仪器/网络分析仪

< >

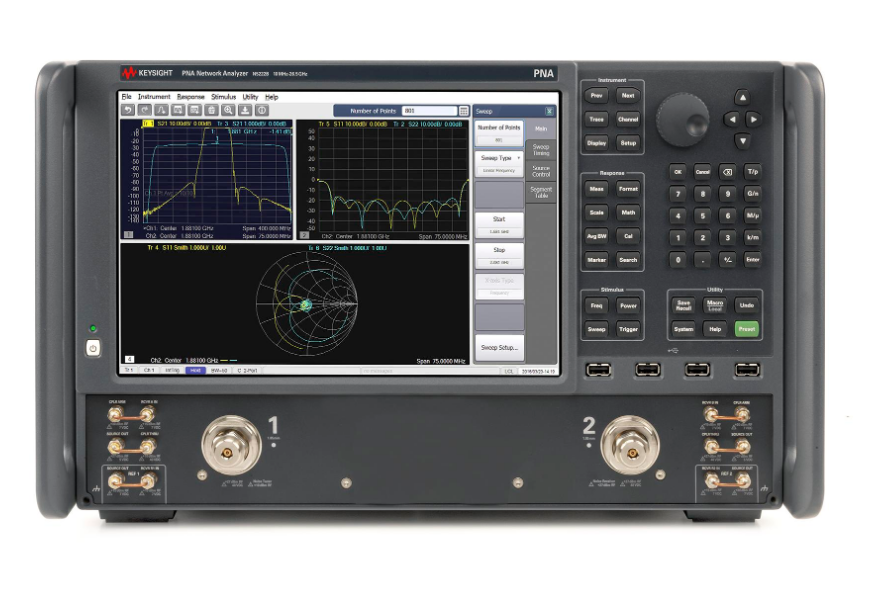

维修是德科技 N5222B 网络分析仪

浏览次数：14

技术成熟，品质保证，速度快捷

产品参数

选件	维修地	维修周期	是否计量	保修时间
	深圳市	--	否	不保修

价格：

邮件咨询

加入收藏

加入购物车

更新日期：2026-08-14

联系电话：0755-86016691

常见故障

故障 1：高频段持续弹出【Source Unleveled】源电平失稳告警

故障现象：整机开机自检正常，低频段测量基本稳定；扫描至 16～26.5GHz 高频区间持续报 Source Unleveled，端口输出功率达不到设定值，S21 曲线整体下沉、迹线噪声显著增大；冷机启动故障更加突出，长时间预热只能轻微改善，恢复仪器预设、更换外部稳压电源无法根除故障。部分设备伴随源模块自检警告，降低输出功率设置可短暂缓解告警。

故障机理：N5222B 采用新一代数字化合成源架构，相比 N5222A 优化散热设计，但长期机柜密闭积尘、高温运行依然会造成源模块后级射频驱动放大器增益衰减、倍频组件转换效率下降。其次 ALC 自动稳幅检波回路电容温漂、内部程控步进衰减器触点氧化损耗变大，直接破坏功率闭环稳定回路。日常测试功放器件未加装端口衰减器，被测件反向大功率信号倒灌，持续冲击源通路器件，是加速硬件劣化的核心诱因。该故障属于射频硬件问题，单纯升级固件无法修复。

故障 2：单端口通道接收灵敏度衰减，SOLT/ECal 校准持续失败

故障现象：Port1 或者 Port2 单一通道异常，交叉调换射频电缆、N4691D 电子校准件，故障固定跟随仪器端口；直通测试 S21 幅度偏低 10～18dB，执行双端口校准中途报错终止；高损耗滤波器、隔离器件测量数据失真，整机动态范围指标严重不达标。两个通道对比测试能够快速定位故障通道。

故障机理：仪器前端 3.5mm 射频端口防护能力有限，被测器件带电热插拔、静电冲击、反向功率灌入，极易击穿端口内置限幅二极管、隔直电容；严重工况下损坏端口定向耦合器、接收机前端预选放大模块。同时内部测试集微波射频开关长期频繁切换，触点磨损、接触损耗持续上升，同样造成通道灵敏度下降。故障初期大多间歇性发作，持续使用后演变为永久性通道衰减。排查顺序优先排除线缆、校准套件外部配件，再判定仪器内部射频通路受损。

故障 3：开机进入 Windows 系统，但无法加载 PNA 测量程序，随机蓝屏重启

故障现象：通电开机正常点亮 LOGO 画面，顺利进入 Windows 桌面，但测量软件启动提示射频硬件通讯识别失败；极少数情况能够进入测量界面，运行数十分钟蓝屏、自动重启。机箱散热风扇运转正常，电源指示灯无异常，短时间待机很少出现故障，开启连续扫描测试极易触发死机。

故障机理：N5222B 搭载工业固态硬盘运行嵌入式系统，自动化产线 24 小时不间断读写，容易产生介质坏扇区，系统驱动文件、射频硬件配置文件损坏。其次新款 B 系列 FPI 前面板接口板依旧存在板载钽电容老化漏电共性隐患，造成主控主板与射频测试单元通讯电压波动；测试集微波开关驱动供电不稳，上电射频模块初始化失败，系统无法正常识别射频硬件。频繁强制断电、机房电压波动会加速存储介质损坏，故障由偶发逐步发展为持续无法启动。

故障 4：LAN 远程程控间歇性通讯超时，本机面板操作全部正常

故障现象：仪器本地按键、旋钮操控流畅，手动测量各项功能稳定；自动化 ATE 远程控制长时间运行时随机通讯中断，脚本读取 S 参数、切换频段频繁出现超时告警；Ping 仪器网口间歇性丢包，重启网线、交换机只能临时恢复，连续 4 小时以上自动化测试故障高发。

故障机理：仪器后端网口芯片长期累积静电造成稳定性下降；工控系统长期运行堆积大量临时缓存，老旧固件版本存在网络协议隐性兼容 BUG；固态硬盘坏扇区导致程控指令读写响应延迟。同时主控主板与 FPI 前面板之间扁平通讯排线金手指氧化，环境温度变化引发接触电阻波动，远程 SCPI 指令发生丢包。由于射频测量链路不受影响，非常容易误判为上位机软件、交换机故障。

更多>>

维修案例

案例 1：高频段 Source Unleveled 源失稳告警 —— 源模块 ALC 环路与驱动放大器维修案例

设备信息：Keysight N5222B（26.5GHz 双端口标准版）；故障现象：17～26.5GHz 持续 Source Unleveled 告警，端口输出功率不足，低频段勉强工作，更换外部净化电源故障无改善。

检修流程：首先排除外部供电干扰、固件版本 BUG；运行仪器内置硬件诊断程序，信号源 ALC 稳幅环路自检失败。拆机逐级检测源模块输出链路，定位为本振后级射频驱动放大器性能劣化，同时 ALC 检波支路薄膜电容参数温漂超标，稳幅环路无法锁定目标功率电平。更换受损射频放大裸片，同步更换环路老化电容；使用异丙醇清洗源模块内部粉尘，重新紧固全部半刚性射频线缆接头。装机上电，全频段连续扫描无失稳告警；使用标准直通、精密衰减件验证幅度平坦度、输出功率指标，恢复出厂规格。连续 72 小时高低温循环压力测试，告警不再复现。

经验总结：高频区间单独出现 Source Unleveled 优先排查源模块 ALC 环路与后级放大器件，不要盲目整体更换整套合成源，控制维修成本；设备机柜保证前后风道通风，避免射频模块长期高温加速老化；测试有源功率器件务必在端口增加衰减防护。

案例 2：Port2 通道校准失败、接收灵敏度大幅衰减 —— 前端端口保护器件检修案例

设备信息：N5222B 双端口矢量网络分析仪；故障现象：Port1 通道测量正常，Port2 通道直通测试增益偏低 16dB，执行 SOLT 校准持续提示误差模型计算失败，校准流程无法完成。

检修流程：交叉更换优质射频测试电缆、全新 N4691D 电子校准件，彻底排除外部配件问题；仪器通道硬件诊断程序提示 Port2 接收机通路增益异常。断电拆解射频前端测试集，显微镜观测 Port2 输入回路限幅保护二极管击穿对地短路，射频信号持续对地泄漏；逐项检测确认定向耦合器、微波开关主体无永久性损坏。更换同规格高频限幅器件，异丙醇彻底清洗 3.5mm 连接器端面，按照规范扭矩紧固内部射频线缆。修复后执行完整双端口 SOLT 校准，测试标准衰减器，全频段 S 参数测量误差满足出厂指标。

经验总结：严禁带电插拔被测器件，静电与反向功率是前端保护器件损坏首要诱因；测试功率放大器必须串联 10dB 以上衰减器；3.5mm 连接器拆装必须使用标准扭矩扳手，防止端面压伤引入额外损耗。

案例 3：开机停留在 Windows 桌面，无法启动 PNA 测量程序 —— 固态硬盘更换 + FPI 板电容整改案例

设备信息：产线滤波器自动化测试使用 N5222B；故障现象：开机正常进入 Windows 桌面，测量软件启动持续提示射频硬件识别失败；极少情况成功进入测量界面，短时间扫描运行随即蓝屏重启。

检修流程：首先完整备份仪器校准许可、用户测试文件；扫描内置固态硬盘，检测多处介质坏扇区。拆机进一步排查，FPI 接口电路板两只钽电容漏电，造成微波开关控制电压不稳，上电射频单元初始化失败。更换全新工业固态硬盘，重装官方稳定固件；同步更换 FPI 板全部老化钽电容，加固内部通讯排线插座。整机组装完成后连续 168 小时不间断开关机、长时间连续扫描压力测试，启动稳定，微波开关切换顺畅，自动化测试脚本持续运行无中断。

经验总结：无法启动测量程序不能只简单重装操作系统，必须同步检查 FPI 板供电、射频开关控制回路；长期 24 小时不间断运行设备，定期备份系统与授权文件，尽量避免紧急断电停机。

案例 4：自动化产线 LAN 通讯随机超时、远程程控频繁报错 —— 系统优化 + 通讯排线整改案例

设备信息：射频研发实验室 N5222B；故障现象：本机面板操作一切正常，电脑远程程控短时间运行稳定，连续 4 小时以上测试随机通讯掉线，测试脚本频繁卡死报错。

检修流程：依次更换网线、交换机、上位控制电脑，故障依旧存在。备份系统之后清理系统冗余缓存，升级稳定版仪器固件，关闭系统自动休眠、节能策略；拆机检查主控与 FPI 板之间通讯扁平排线，插头金手指存在明显氧化痕迹，温度升高接触电阻变大引发指令丢包。使用异丙醇清洁排线金手指与插座，更换全新通讯排线。修复后持续 72 小时不间断程控压力测试，无通讯超时、掉线现象，交付实验室长期稳定使用。

经验总结：本地操作正常、仅远程通讯异常，故障范围锁定系统软件、通讯排线、网口硬件，无需深度拆解射频腔体；自动化长期测试场景优先使用有线 LAN 通讯，尽量减少依靠 GPIB 长时间持续控制。
