产品详情

维修  /通用仪器/电源.负载

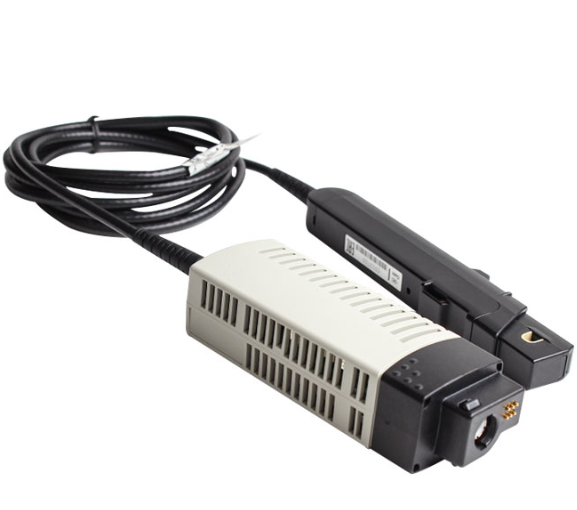

维修泰克 TCP0030A 电流探头

浏览次数：30

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-08-05
联系电话：0755-86016691

常见故障

故障 1：示波器报错「消磁失败、探头输入超载」，无法完成 Degauss 自动消磁归零

现象：闭合磁钳执行消磁流程中途终止，示波器弹窗消磁失败，持续提示超载，空载基线大幅偏移。

  1. 磁钳咬合错位、缝隙残留金属碎屑，磁芯无法闭合形成完整磁回路；
  2. 霍尔芯片老化失效、闭环反馈电路损坏，无法完成退磁动作；
  3. 探头主板供电异常、稳压芯片损坏，消磁回路功率不足；

  1. 探头内部温度过高触发过热保护，中断消磁流程。

故障 2：TekVPI 接口无法识别探头，示波器无探头弹窗，完全不能使用

现象：插入示波器无识别弹窗，量程指示灯全部熄灭，更换示波器依旧识别失败。
  1. 带电热插拔探头，静电击穿板载 EEPROM，探头 ID 与校准数据丢失；
  2. 线缆根部反复弯折，TekVPI 底座内部供电 / 通讯弹针脱焊断路；
  3. 接口保护二极管击穿，12V 供电回路短路，探头主控无供电。

故障 3：可以识别探头、消磁正常，但测量电流数值偏小、整体增益偏低

现象：通入标准直流电流，读数比真实值低 8%~20%，高频（60MHz~120MHz）衰减更加明显。
  1. 被测大电流超标（超过 50A 峰值）造成磁芯磁化饱和，永久残留剩磁；
  2. 闭环霍尔放大电路增益电阻受热漂移，放大倍数下降；
  3. 屏蔽线缆内部信号线半断虚接，高频信号传输损耗增大。

故障 4：预热一段时间后自动报过载故障，冷机状态暂时正常

现象：开机初期测量正常，连续工作 15~25 分钟后弹出超载告警，无法继续测量，冷却后恢复正常。
  1. 霍尔器件受热漏电、高温下性能劣化，是该型号高发隐性故障；
  2. 主板温补电阻老化，温度升高后补偿失效，电路工作点偏移触发过载判定；
  3. 补偿盒内部电容高温漏电，放大电路输出异常。

故障 5：零点漂移严重，归零后基线缓慢乱跑，测量重复性极差

现象：消磁归零完毕静置 1 分钟，零点偏移＞0.2mA，多次测量同一电流数值不一致。
  1. 探头壳体进水受潮，主板电路板漏电，温补回路失效；
  2. 磁钳长期磕碰导致磁芯碎裂、磁隙不均匀，闭环平衡被破坏；
  3. EEPROM 内部出厂零点校准参数错乱。

更多>>

维修案例

案例 1：接入示波器持续消磁失败，提示探头超载

故障概况：测量电机大电流后，每次执行消磁都会中途报错终止，磁钳完全闭合、温度正常，排除过热与钳口异物问题。
检修判定：探头补偿主板稳压模块损坏，消磁驱动回路供电不足，霍尔闭环无法完成退磁。
维修步骤：
  1. 无尘环境拆开补偿盒外壳，更换损坏的稳压芯片、消磁驱动三极管；
  2. 清理磁钳咬合面碎屑，校准卡扣定位结构，保证磁芯无缝闭合；
  3. 接入示波器空载连续执行消磁 20 次，全部顺利通过；
  4. 通入标准 5A 直流电流校验增益精度。
    修复结果：消磁归零功能正常，直流测量误差≤0.8%，各项指标回归原厂规格。

案例 2：示波器完全识别不到探头，TekVPI 插入无任何反应

故障概况：带电插拔探头之后，任意 TekVPI 示波器均无法识别探头，指示灯不亮。
检修判定：TekVPI 底座内部 3 根供电弹针脱焊，EEPROM 无供电，通讯中断，磁芯与霍尔单元完好。
维修步骤：
  1. 拆开探头手柄，重新焊接 TekVPI 底座脱落的供电弹针，加固焊点；
  2. 读取备份 EEPROM 原始校准参数，防止静电清空校准数据；
  3. 防静电环境重新焊接线缆根部断点，增加应力缓冲泡棉防止弯折断裂；
  4. 对接示波器验证自动识别、档位切换功能。
    修复效果：探头秒识别，5A/30A 档位切换顺畅，全量程增益正常。

案例 3：冷机正常，工作 20 分钟后自动过载报错

故障概况：冷态开机测量正常，持续通电 20 分钟必定弹出超载告警，断电冷却半小时可临时恢复使用。
检修结论：霍尔传感芯片高温漏电，受热后闭环输出电平异常，示波器判定输入过载。
维修流程：
  1. 拆解磁钳头部，更换原厂闭环霍尔传感单元；
  2. 更换老化温度补偿电阻，重新调校温补曲线；
  3. 25℃~45℃高低温循环老化测试 2 小时，全程无过载报错；
  4. 全频点校准增益与零点参数。
    测试结果：连续满载工作 8 小时无告警，温度漂移≤45μA，符合原厂零漂指标。

案例 4：磁钳卡扣损坏闭合不严，测量数值随机跳动

故障概况：强行夹持粗导线后，磁钳无法完全扣紧，测量恒定电流时波形上下跳动，误差最大可达 5%。
检修原因：磁钳内部定位滚珠脱落、卡扣弹簧变形，磁芯存在间隙，磁回路不稳定。
维修步骤：
  1. 拆开磁钳外壳，补装定位滚珠，更换全新卡扣弹簧；
  2. 研磨磁芯咬合端面，保证两半磁芯完全无缝贴合；
  3. 消磁归零后通入恒定 30A 直流，连续观测 1 小时数值稳定性；
  4. 10MHz~120MHz 频点校验高频增益。
    修复结果：磁钳闭合紧实无间隙，电流测量波动＜0.1%，高低频测量一致性达标。
