产品详情

维修  /通用仪器/示波器/示波器

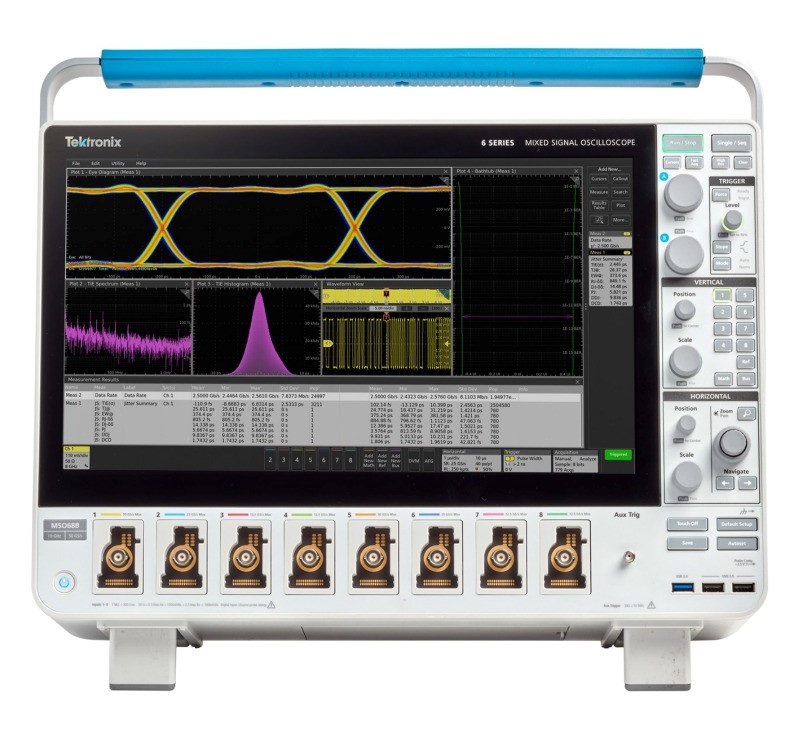

维修泰克 MSO56 混合信号示波器

浏览次数：0

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-08-05
联系电话：0755-86016691

常见故障

故障 1：开机卡死 LOGO、黑屏无法进系统

通电待机橙色灯正常，开机卡在 Tektronix 开机界面不动、反复重启或者黑屏风扇高速运转，自检弹出FPGA配置错误、硬盘故障报错。

成因：电网浪涌击穿电源次级供电电感、主板供电 MOS 烧毁；长期不间断运行导致固态硬盘固件损坏；潮湿环境主板漏电触发上电保护。

故障 2：单通道 / 双通道采集失效，自检报前端故障

MSO56 一共 6 路模拟通道，某一路通道接入本机 1kHz 校准方波完全无波形，自检提示CHx Frontend Fault。大多为误将高压接入 BNC 通道，烧毁前端保险电阻、阻抗切换继电器、前置高速运放；金属碎屑掉入 BNC 接口短路、BNC 底座脱焊也会损坏通道电路。

故障 3：多通道基线漂移、同步偏差大、底噪异常抬高

6 通道波形基线偏移、噪声变大，多通道同步测试时时序偏差超标，SPI/CAN 总线解码乱码。诱因：长期未执行 SPC 精密自校准、BNC 接口受潮氧化、实验室大功率设备电磁干扰；MSO56 为六通道架构，对校准环境要求更高，极易出现通道一致性变差问题。

故障 4：触控局部失灵、面板旋钮串键

主机运行正常，但屏幕半边触摸无反应，调节旋钮出现跳数、按键错乱。主要是搬运拉扯屏幕 LVDS 排线造成排线松动氧化；前面板编码器触点受潮氧化、静电击穿触控面板导致故障。

更多>>

维修案例

案例 1：开机卡在 LOGO 界面反复重启故障

故障情况：新能源实验室 MSO56 长期 7×24 小时开机，通电卡在泰克 LOGO 循环重启，无法进入测量系统，局域网可搜到仪器 IP。

检修：更换电源线、插座排除外部问题，拆机检测电源板一路供电电感断路，FPGA 供电缺失造成配置失败。
维修：防静电工位更换同规格功率电感，重新刷新官方原版固件，紧固硬盘数据线。整机完成 SPC 全通道校准。

修复结果：正常开机进入系统，整机自检全部 PASS，6 通道采集、网口通讯全部恢复原厂性能。

案例 2：CH4 通道高压击穿无波形故障

故障概况：测试人员误将 30V 直流电压接入 CH4 通道，该通道彻底无法采集校准信号，切换 50Ω 阻抗无继电器吸合动作，自检前端报错。
拆解检修：通道前端熔断限流保险丝，阻抗切换继电器、前置高速运放芯片烧毁，BNC 物理结构完好。
维修：更换原厂通道前端整套元器件，单独校准 CH4 增益、偏移参数，执行整机硬件自检。
验证：接入 350MHz 标准正弦信号测试，波形完整无削波失真，6 通道同步时序误差符合出厂指标。

案例 3：六通道基线漂移、多通道同步不一致故障

故障概况：示波器存放潮湿仓库 2 个月，开机 6 路通道基线全部漂移、底噪升高，多通道同步测试时序偏差超标，总线解码频繁乱码。
排查结果：6 组 BNC 接口受潮氧化，整机 SPC 校准参数丢失，采集主板硬件无损坏。
维修处理：清理全部 BNC 接口氧化粉尘，低温烘干机箱潮气，预热 25 分钟后执行全局 SPC 自校准与六路探头补偿校准。
最终效果：所有通道基线平稳、底噪回归出厂水平，六通道同步精度达标，串行总线解码恢复正常。
