产品型号：捷迪迅 HA9W1-20KFP1

促销价电议

产品型号：安捷伦 DSO-X93204A

促销价电议

产品详情

维修 /光通信仪器/光衰减器/单模光衰减器

< >

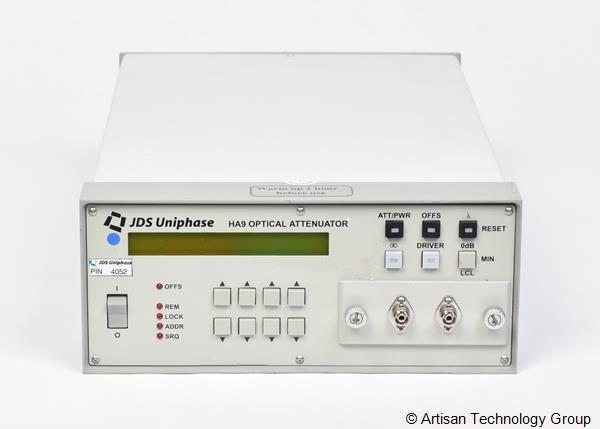

维修捷迪迅 HA9W1-20KFP1 可编程光衰减器

浏览次数：55

技术成熟，品质保证，速度快捷

产品参数

选件	维修地	维修周期	是否计量	保修时间
	深圳市	--	否	不保修

价格：

邮件咨询

加入收藏

加入购物车

更新日期：2026-08-05

联系电话：0755-86016691

常见故障

故障 1：衰减调节卡死，衰减数值无变化，量程不足 60dB

现象：面板 / 程控设置衰减值，输出光功率完全不变；最大档位仅能实现 25dB 左右衰减，达不到标称 60dB 量程，0.01dB 精细步进失效。

成因：内部机械遮光片步进电机丢步、导轨积尘卡顿；电机驱动电路板电解电容老化漏电；机械限位结构偏移。

简易处置：整机断电复位；无尘吹扫导轨粉尘；执行衰减全量程零点校准；电容老化则更换驱动板故障电容。

故障 2：固定衰减档位功率持续抖动，衰减精度超标

现象：锁定某一衰减值，输出功率持续波动＞0.2dB，衰减误差超出 ±0.1dB 出厂指标，光模块误码测试数据重复性差。

成因：设备长期震动造成遮光片支架松动；内部温控电路漂移；输入输出光纤端面沾染油污粉尘；光路镜片积灰损耗变化。

简易处置：静置设备 24 小时释放机械应力；清洁光纤 APC 端面与内部光学镜片；重新校准温控基准与衰减线性曲线。

故障 3：输入功率过载告警、整机锁闭保护

现象：接入光信号后立刻弹出功率过载告警，衰减模块上锁无法工作，即便输入功率未超过 30dBm 额定上限。

成因：内置功率监测光电二极管老化；散热风扇堵塞升温触发双重保护；功率采样电路偏移误报警。

简易处置：清理机身散热风道灰尘、检测风扇转速；校准功率监测回路阈值；光电管损坏则更换采样探测器。

故障 4：GPIB/RS232 远程通讯失效，本地按键正常

现象：本机面板调节衰减完全正常，上位机下发 SCPI 指令无应答、频繁掉线，自动化 BER 测试系统无法联动控制衰减档位。

成因：通讯接口芯片静电击穿；通讯 PCB 板焊点虚焊；程控地址、协议分隔符配置错乱；通讯线缆屏蔽破损。

简易处置：切换本地 Local 模式重置通讯参数；更换完好 GPIB 线缆；补焊通讯板虚焊点位。

更多>>

维修案例

案例 1：衰减机械卡死、最大衰减量程不足故障

故障表现：产线 HA9W1-20KFP1，无论设置 0dB/60dB 衰减，输出功率始终一致，最大衰减仅 22dB，自动化光衰减测试全线停滞。

检测过程：拆机发现遮光片导轨积攒粉尘、步进电机齿轮干涩卡滞，驱动板 2 颗电解电容容量衰减。

维修方案：万级无尘环境吹扫导轨并加注光学专用润滑脂，更换老化电容，完成 0~60dB 全量程衰减校准。

维修结果：衰减调节顺滑无卡顿，量程恢复 60dB 标称规格，步进精度 0.01dB，连续 7 天循环切换档位无卡死。

案例 2：固定档位功率抖动超标，量产测试合格率波动故障

故障表现：实验室做多模光模块老化测试，固定 15dB 衰减档位，光功率每隔数分钟波动 0.28~0.45dB，产品良率判定不稳定。

检测过程：清洁光纤端面故障依旧，拆机确认遮光片固定螺丝松动，运行时轻微晃动造成光路损耗变化。

维修方案：锁紧全部光学支架定位螺丝，整机重新标定衰减线性度，设备底部加装减震脚垫。

维修结果：固定档位功率波动≤0.07dB，衰减精度 ±0.08dB，满足量产测试精度要求。

案例 3：无故功率过载保护锁机故障

故障表现：接入 20dBm 正常光信号，开机瞬间触发功率过载告警并锁闭衰减模块，环境温度正常、无强光输入。

检测过程：排查输入功率合规，拆解后发现散热风扇被纤维堵塞停转，功率监测光电探测器老化灵敏度漂移，产生误告警。

维修方案：更换全新散热风扇、吹扫整机风道，替换老化功率探测二极管，重新校准功率保护阈值。

维修结果：连续 24h 满载高低功率交替测试，不再触发过载保护，功率采样误差控制在 ±0.02dB 以内。

案例 4：自动化测试平台 GPIB 通讯频繁断线故障

故障表现：本地手动操控衰减一切正常，接入机柜自动化系统后，GPIB 通讯每 10~18 分钟断开一次，自动测试流程频繁报错中断。

检测过程：万用表测得 GPIB 接口供电电压波动，接口通讯芯片遭受静电击穿，PCB 接口引脚多处虚焊脱焊。

维修方案：补焊通讯板虚焊焊点，更换损坏通讯芯片，重置仪器 GPIB 地址与 SCPI 通讯协议。

维修结果：7×24 小时不间断程控下发衰减指令无断连，自动化测试系统联动稳定。
