产品详情

维修 /光通信仪器/光衰减器

< >

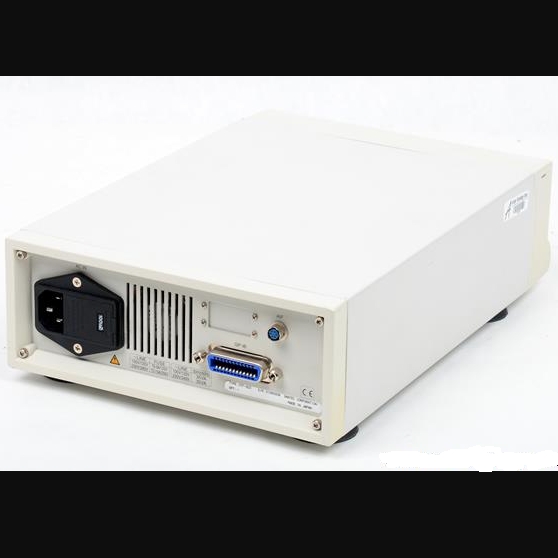

维修圣德科 OTF-920 可编程可调谐衰减器

浏览次数：46

技术成熟，品质保证，速度快捷

产品参数

选件	维修地	维修周期	是否计量	保修时间
	深圳市	--	否	不保修

价格：

邮件咨询

加入收藏

加入购物车

更新日期：2026-08-05

联系电话：0755-86016691

常见故障

故障 1：衰减调节失效，衰减值锁定不变

现象：面板 / 程控修改衰减数值（0~20dB 区间），输出光功率完全无变化；最大衰减档位无法实现 20dB 衰减深度，最小衰减档位损耗异常偏大。

成因：内置衰减滑座步进电机丢步卡死、衰减遮光片位移卡死、电机驱动板电容老化漏电、系统误锁定衰减模式。

简易处理：执行仪器整机复位，退出锁定模式；无尘吹扫滑座导轨粉尘；重新校准衰减零点；驱动板电容损坏则更换电解电容。

故障 2：衰减数值漂移，固定档位功率持续抖动

现象：设置固定衰减值，输出光功率不停波动，波动幅度＞0.3dB，光功率测试数据不稳定，无法完成器件重复性测试。

成因：设备长期震动造成衰减遮光片支架松动、内部 TEC 温控漂移、供电电压纹波过大、光学镜片沾染粉尘引发光路损耗波动。

简易处理：仪器静置 24h 释放机械应力；校准机内温控回路；清洁输入输出光纤端面与衰减光学镜片；更换稳压供电电源。

故障 3：偏振相关损耗 PDL 超标

现象：入射光偏振态旋转时，输出功率起伏明显，PDL＞0.1dB 出厂指标，偏振复用光通信实验结果失真。

成因：衰减模组光学镜片受震动偏移、偏振补偿支架螺丝松动、内部偏振补偿电路电位偏移。

简易处理：拆开机壳紧固光学支架；重新执行 PDL 全域校准；修正补偿电路基准电压。

故障 4：程控通讯异常，本地按键正常、远程无法控制衰减

现象：本机面板调节衰减一切正常，上位机 GPIB/RS232 下发衰减指令无响应、频繁断连，自动化光测试系统无法联动控制衰减量。

成因：通讯接口芯片静电击穿、接口电路板焊点虚焊、程控地址、分隔符配置错乱、通讯线缆引脚断路。

简易处理：切换 Local 本地模式重置通讯参数；更换完好通讯线缆；检修通讯板虚焊位置。

更多>>

维修案例

案例 1：衰减档位完全卡死无法调节故障

故障表现：科研实验室 OTF-920，无论面板设置 0dB 或是 20dB 衰减，输出功率始终一致，衰减功能彻底失效，仅波长滤波功能正常。

检测过程：拆机发现衰减滑座导轨堆积粉尘，步进电机齿轮干涩卡死，驱动板一颗 100μF 电解电容容量衰减。

维修方案：万级无尘环境吹扫导轨，涂抹光学设备专用润滑脂；更换老化电容；完成全量程衰减零点校准。

维修结果：0~20dB 衰减连续调节顺滑，衰减步进误差≤±0.05dB，连续 72 小时循环调节无卡死。

案例 2：固定衰减档位功率抖动超标故障

故障表现：产线测试设备，固定 10dB 衰减档位，光功率每几分钟波动 0.4~0.6dB，DWDM 器件测试合格率波动极大。

检测过程：清洁光纤端面后故障依旧，拆机查到衰减遮光片固定螺丝松动，运行时轻微晃动造成光路损耗变化。

维修方案：锁紧全部光学支架螺丝，重新校准衰减线性曲线，加装减震脚垫。

维修结果：固定衰减档位功率波动控制在 0.08dB 以内，满足量产测试标准。

案例 3：PDL 超标导致偏振实验失效故障

故障表现：偏振通信实验室使用时，旋转偏振控制器，OTF-920 输出功率最大波动 0.38dB，PDL 超标，所有偏振测试数据作废。

检测过程：无外界震动干扰，拆解衰减模组，偏振补偿镜片发生微量偏斜。

维修方案：复位镜片角度并锁紧定位螺丝，执行 C/L 波段全域 PDL 校准。

维修结果：全波段 PDL 稳定≤0.07dB，符合原厂出厂技术规格。

案例 4：自动化产线程控衰减频繁掉线故障

故障表现：本地操控衰减正常，接入自动化机柜后，GPIB 通讯每隔 15 分钟断开，产线自动衰减测试流程频繁中断报错。

检测过程：万用表测得 GPIB 接口供电电压波动剧烈，接口芯片被静电击穿，PCB 引脚存在多处虚焊。

维修方案：补焊通讯板虚焊焊点，替换损坏通讯芯片，重置仪器 GPIB 地址与通讯分隔符。

维修结果：7×24 小时不间断程控下发衰减指令无断连，自动化测试系统恢复稳定运行。
