产品详情

维修  /无线通信仪器/测试系统

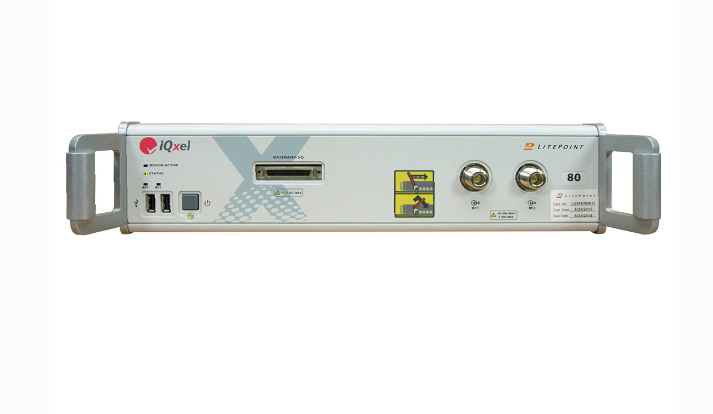

维修莱特波特 IQXel-80 无线连接测试系统

浏览次数：62

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-08-04
联系电话：0755-86016691

常见故障

一、电源开机故障

故障 1：整机完全无法上电，电源指示灯熄灭，内置散热风扇无转动，整机无任何上电反应。
故障 2：通电瞬间电源灯亮起随即熄灭，仪器反复启停自检，无法进入嵌入式系统。
故障 3：开机正常，连续量产测试 10～22 分钟随机断电关机，冷却放置后可重新开机运行。
故障 4：上电开机正常，但射频供电电压波动偏大，WiFi 发射功率持续漂移、重复性差。

二、射频通道故障（产线高频故障）

故障 5：RF1、RF2 两个射频端口全部无射频发射输出，软件弹窗 RF Path Fault，功率读数为 -∞。
故障 6：单通道指标劣化，某端口 WiFi EVM 恶化至 - 28dB~-34dB（合格标准≤-45dB），另一通道测试正常。
故障 7：被测 WiFi 模组大功率发射时，仪器频繁弹出 Over Power 过功率告警，自动切断接收通路。
故障 8：WiFi 全频段测试全部正常，蓝牙所有信道无法解调，频偏、发射功率读数固定为 - 1。
故障 9：5GHz WiFi 频段灵敏度偏低、PER 误包率超标，2.4GHz 频段测量精度完全正常。
故障 10：双端口 2×2 MIMO 测试时，RF1/RF2 通道互相耦合干扰，测试数据错乱。

三、校准报错故障

故障 11：整机 OSL 端口校准持续提示 Unstable Measurement 测量不稳定，校准流程直接中断失败。
故障 12：开机弹窗 Cal File Missing 校准文件丢失，RF1、RF2 射频端口全部锁定禁用。

四、网络通讯故障

故障 13：上位机 IQfact、网页控制台无法连接仪器，仪器默认 IP：192.168.100.254，Ping IP 丢包严重、联机频繁断开。
故障 14：上电硬件自检无法识别射频收发模块，硬件诊断界面缺失 VSA/VSG 射频单元。

更多>>

维修案例

电源开机维修案例

案例 1（对应故障 1）
产线 IQxel-80 整机无法上电，拆解机箱后侧电源仓，交流输入端 T8A 慢熔保险丝熔断。断开射频模块做空载测试，电源板 5V、12V 各组电压输出正常，判定射频主板短路。拆除射频板检测，RF1 发射通路功放芯片击穿短路。更换原厂 T8 保险丝与损坏射频功放芯片，装机复原后仪器正常上电。
防护规范：禁止射频端口空载长时间大功率发射，杜绝端口短路烧毁功放。
案例 2（对应故障 2）
设备上电自检 2 秒立刻断电反复重启，拆开电源单元检测，电源板 3 颗 1500μF/35V 电解电容鼓包漏液、ESR 阻值飙升，电源带载能力不足。全部更换工业低 ESR 电解电容，通电后不再反复启停；制定每半年整机除尘保养计划，故障长期未复发。
案例 3（对应故障 3）
仪器开机正常，连续 WiFi 量产测试约 15 分钟不定时关机，冷却重启可短暂运行。排查确认电源板 NTC 温度检测电阻老化阻值漂移，误判电源高温触发保护机制。更换高精度 NTC 热敏电阻，重新焊接电源温度采样电路，连续满载 8 小时运行无掉电故障。
案例 4（对应故障 4）
上电后射频 12V 供电电压在 11.3V~12.7V 来回波动，两个端口发射功率不停漂移。电源次级稳压芯片老化损坏，更换原厂稳压 IC，电压稳定在 12V±5mV，射频功率稳定性恢复出厂标准。

射频通道维修案例

案例 5（对应故障 5）
仪器 RF1、RF2 两路射频端口全部无射频信号输出，软件上报通道故障。拆解射频供电背板，VSG 公共供电贴片保险 F4 熔断，后端射频通路无短路。更换 0.5A 贴片保险，完成整机 6GHz 全频段 OSL 校准，两个端口恢复射频发射，WiFi 80MHz 带宽 EVM 恢复至≤-46dB 出厂标准。
案例 6（对应故障 6）
RF2 端口测试 WiFi 模组 EVM 仅 - 30dB，RF1 通道测试全部合格。拆解该端口射频模组，SMA 母座内导体磨损氧化，端口内置耦合器衰减老化。更换全新 6GHz 精密 SMA 射频座，执行整机完整 OSL 校准，该端口 EVM 恢复至 - 46dB 合格区间。
案例 7（对应故障 7）
被测 WiFi 5 模组发射功率大于 23dBm 时，测试仪立刻触发过功率保护关闭接收通道。拆机检测 RF1 接收链路内置 10dB 衰减器烧毁、前端保护二极管击穿。更换原厂精密衰减器，在测试治具额外增加 6dB 外置衰减器，量产测试不再触发过功率保护。
案例 8（对应故障 8）
WiFi 各项指标测试正常，蓝牙所有信道无法解调，测量数值固定为 - 1。故障原因为蓝牙专用 SAW 滤波模组损坏，更换蓝牙频段滤波器，单独校准蓝牙基带链路，蓝牙全部信道可正常解调频偏、发射功率等参数。
