维修案例 1：上电红灯告警、无法开机故障维修
工况背景：自动化测试车间遭遇电网雷击浪涌冲击，设备停机后再也无法启动。
-
断电取出控制器，释放残余静电后拆开金属屏蔽外壳，检测板载输入保险熔断、12V 供电回路贴片稳压二极管被浪涌击穿；
-
更换同规格慢熔保险、稳压二极管，短接 CMOS 跳线清空 BIOS 配置，重置主板待机供电；
-
装入完好机箱空载上电，PWROK 指示灯转为绿色常亮，BIOS 正常点亮、硬盘灯闪烁自检；
-
依次加装内存、固态硬盘、多块 PXI 射频模块满载 72 小时连续运行，启动稳定无红灯告警。
修复结果：上电故障彻底修复，前端加装 UPS 防雷稳压模块防止电网冲击。
维修案例 2：LINK 链路频闪、模块识别失效维修
工况背景：实验室频繁拆装控制器轮换不同型号 PXIe 机箱，长期插拔磨损金手指。
-
抽出控制器，无水酒精擦拭后端 PXIe 金手指触点，发现多处触点氧化发黑、2 处簧片轻微塌陷变形；
-
使用专用 PXI 插槽修复工具复位下陷簧片，彻底去除氧化层；进入 BIOS 将 PCIe 通信速率锁定 Gen3 兼容模式；
-
锁紧控制器卡扣上机测试，LINK 灯保持常亮稳定，NI MAX 一次性识别全部 16 片 PXI 模块；连续插拔 30 次未出现失联问题。
-
制定规范：插拔控制器必须整机断电解锁把手，禁止带电强行拔插。
修复结果：链路通信故障根除，可稳定搭配老旧 PXIe-1085、M9018B 各类机箱使用。
维修案例 3：AMD 独显驱动安装失败、分辨率锁定故障维修

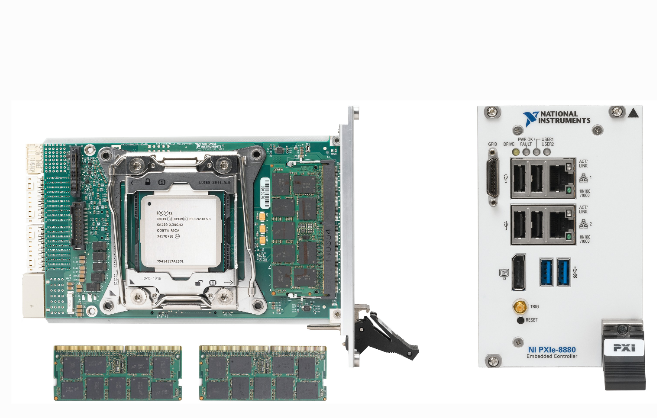

工况背景：后期批次 PXIe-8880 搭载 E6465 显卡芯片，运维人员长期安装旧版 E6460 驱动导致不兼容。
-
卸载原有错误 E6460 显卡驱动，清理注册表显卡残留文件；前往 NI 官网下载适配本机的 Radeon E6465 专属驱动包；
-
安全模式下安装对应显卡驱动，重启系统后设备管理器独显正常识别，无感叹号；
-
分辨率解锁至 1920×1080，LabVIEW、射频测试软件画面渲染流畅无撕裂；
-
留存机型批次驱动对照表，区分 E6460/E6465 两种显卡版本避免混用。
修复结果：显卡驱动异常问题解决，显示功能恢复出厂标准状态NI。
维修案例 4：满载蓝屏 WHEA 硬件错误、自动重启维修
工况背景：控制器被动散热鳍片堆积粉尘，内存高温老化，机柜密闭散热差。
-
拆开控制器散热屏蔽罩，清理散热鳍片积尘，重新更换导热垫片；拆除原厂 DDR4 内存，检测发现其中一条内存颗粒高温漏电；
-
更换全新原厂匹配内存，BIOS 开启内存稳定性校验功能；
-
满载挂载 4 块 PXIe-5646 射频模块持续压力测试 8 小时，无蓝屏、无重启，系统日志无硬件报错；
-
机柜增加侧向散热风扇，优化风道降低整机运行温度。
修复结果：硬件蓝屏故障修复，满载长时间连续测试稳定运行。
维修案例 5：关机网口常亮、网口间歇性断流丢包维修
工况背景：车间静电环境恶劣，网线热插拔产生 ESD 静电击穿网卡 PHY 芯片。
-
官方手册说明：该机型网 1 网卡关机后自带待机供电，灯闪烁属于正常设计，但频繁掉线判定 PHY 芯片静电受损；
-
拆下主板，重新焊接损坏的网口 PHY 芯片与前端防雷阻容元件，网线增加 ESD 浪涌防护器；
-
持续 7 天不间断 PING 网关测试，全网段丢包率 0%，不再随机掉线；关机后网口闪烁保留原厂特性、不影响使用。
-
对接产线 MES 远程上传系统全天通讯稳定。
修复结果：网口掉线故障修复，远程控制、数据上传功能恢复正常
