产品详情

维修  /光通信仪器/光通信基础仪器/数字源表

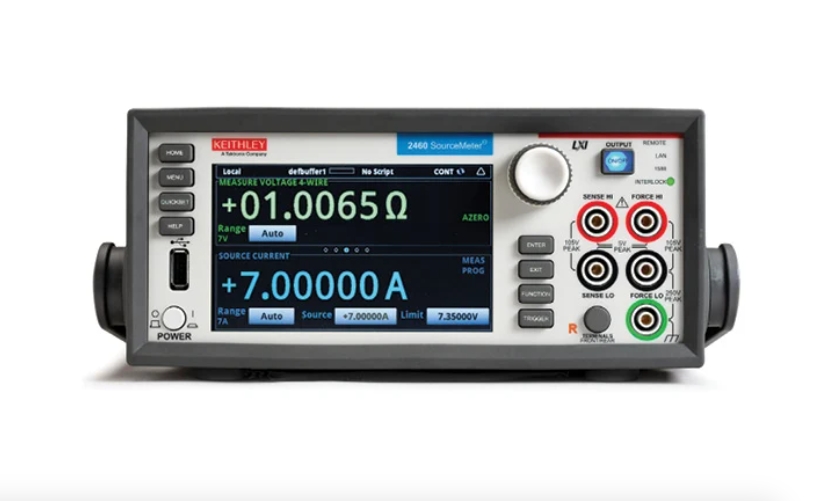

维修吉时利 2461 数字源表

浏览次数：50

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-30
联系电话：0755-86016691

常见故障

  • 开机黑屏、整机无任何响应，电源灯不亮；故障原因：交流输入保险丝熔断，电源板电解电容老化鼓包，电源模块损坏、供电回路虚焊。
  • 开机自检弹出报错（5001/5022），SMU 硬件通讯失败；故障原因：主控板与模拟功率板排线松动，模拟输出电路损坏，固件异常、校准存储数据丢失。
  • 仪器可开机，设置输出电压 / 电流，端子无输出；故障原因：输出回路保护保险熔断，功率驱动 MOS 管击穿，量程切换继电器烧毁。
  • 输出设定值与实测读数偏差较大，整机自校准失败；故障原因：内置基准电压漂移，精密采样电阻老化偏移，前端 ADC 调理电路元器件劣化。
  • nA 微小电流档位零点漂移、读数持续跳变；故障原因：输入端子积污受潮漏电，前置运放偏移超标，屏蔽地线断续接触不良。
  • 脉冲模式输出幅值不足、波形畸变，直流模式基本正常；故障原因：脉冲驱动电路老化，功率回路散热不良，时序同步电路异常。
  • 空载频繁触发限流、过载 Overflow 告警；故障原因：电流反馈采样回路故障，过流保护基准漂移，输出功率器件隐性损伤。
  • 四线开尔文测量误差偏大，两线模式测量正常；故障原因：Sense 检测通道模拟开关损坏，Sense 输入线路断路。
  • 触摸屏失灵、导航旋钮无响应，菜单随机跳转；故障原因：触摸面板老化，前面板排线氧化，人机接口驱动电路故障。

    • 更多>>

    维修案例

  • 开机黑屏整机无法启动维修案例
    整机断电，检查后侧交流保险丝，测量电源板各组直流供电电压。更换鼓包失效电解电容、损坏电源组件，补焊电源回路虚焊点。上电测试，屏幕正常点亮，各路电压稳定输出，整机正常启动。
  • 开机自检硬件报错、SMU 通讯失败维修案例
    断电拆机，重新紧固主控板与模拟功率板互联排线；区分故障为主控板或模拟功率板。硬件修复后刷写官方最新固件，导入原厂校准参数。开机自检无报错，硬件识别正常。
  • 仪器无电压、电流输出维修案例
    断开外部负载空载测试，逐级排查输出回路保护保险、功率驱动器件、量程切换继电器，更换烧毁元器件，加固模拟板功率回路焊点。空载、带载分层测试，电压电流输出恢复正常。
  • 测量误差超标、整机自校准失败维修案例
    检测内置精密基准电压输出，更换漂移超标基准元件、老化采样电阻；清洁输入端子消除外部漏电流干扰。维修完成执行整机多点自校准，全部量程校准顺利通过。
  • 微小电流档位零点漂移、读数抖动维修案例
    高纯无水异丙醇彻底清洁输入端子、模拟 PCB 板面，充分烘干。更换漏电保护二极管、偏移过大的前置运算放大器，修复屏蔽隔离地线。输入端短接长时间监测，小电流档位零点稳定。
  • 脉冲输出幅值不足、波形畸变维修案例
    清理功率板散热器灰尘改善散热，检修脉冲驱动与时序控制电路，更换老化阻容元件。接入示波器监测脉冲波形，幅值、上升沿指标恢复出厂规格。

    • 更多>>
