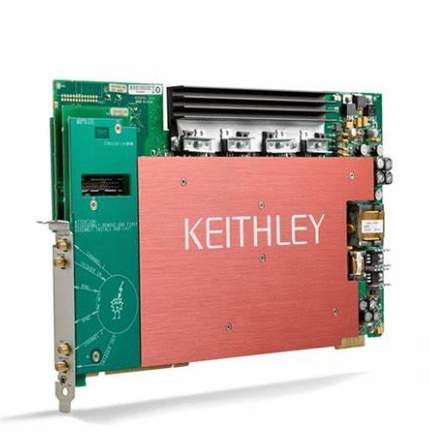

维修吉时利 4220-PGU 高压脉冲发生器单元

浏览次数:19

技术成熟,品质保证,速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
更新日期:2026-07-30
联系电话:0755-86016691

常见故障

  • 开机自检模块识别失败,Clarius 软件无法加载 PGU 通道,自检提示硬件故障代码;故障原因:模块金手指、主机背板插槽氧化污染,模块内部通讯总线故障,板载校准存储芯片损坏,模块与背板通讯线路接触不良。
  • 通道启用后无脉冲输出,软件无报错,但示波器检测输出端无波形;故障原因:高压脉冲输出前端 TVS 保护器件击穿,输出使能开关电路损坏,脉冲功率驱动回路断路。
  • 脉冲幅度实测值与设定值偏差大,高低电压量程误差不一致;故障原因:高压驱动运放老化,分压采样精密电阻漂移,量程切换控制电路元器件劣化。
  • 脉冲波形边沿畸变,上升 / 下降时间不达标,窄脉冲失真明显;故障原因:高频阻抗匹配元件老化,带宽补偿电路失效,输出回路寄生参数异常。
  • 带容性负载测试出现脉冲振荡、波形振铃;故障原因:环路相位补偿电容老化,驱动环路稳定性不足,无法适配探针台等高寄生电容负载。
  • 长时间连续脉冲应力测试随机触发 OVP/OCP 保护,通道闭锁,重启主机短暂恢复;故障原因:高压功率器件持续工作温升过高,散热风道积尘,保护检测回路阈值漂移,被测器件浪涌冲击触发保护。
  • 多模块同步脉冲触发失效,4220-PGU 与 4225-PMU 脉冲时序错位;故障原因:背板同步触发总线触点氧化,模块内部时钟晶振老化,同步信号线路存在断点。

  • 维修案例

  • 模块识别失败、自检报错维修案例
    整机断电,打开 4200A 主机机箱,取出 4220-PGU 模块,使用异丙醇无尘布清洁模块金手指与背板插槽。调换插槽交叉测试,区分故障源是模块本体或是主机背板。拆机检修故障模块通讯电路,更换损坏存储芯片,重新写入原厂校准参数。整机重启自检全部通过,PGU 脉冲通道正常识别加载。
  • 通道开启无脉冲输出维修案例
    断开外部测试夹具空载测试,排除外部短路故障。拆机检测脉冲输出前端高压保护回路、使能控制电路,更换击穿保护器件,加固脉冲驱动回路全部焊点。完成模块自校准后装机,脉冲信号正常输出。
  • 脉冲幅度偏差超标、量程精度不一致维修案例
    使用高压示波器采集不同量程脉冲幅值,锁定故障量程区间。拆机检修高压驱动回路、分压采样网络,更换漂移超标的精密无源器件。执行高低压量程校准,复测各档位脉冲幅值,测量误差恢复出厂指标。
  • 脉冲边沿畸变、窄脉冲失真维修案例
    示波器观测脉冲边沿波形,定位失真频段。检修高频带宽匹配、相位补偿回路,更换老化电容电阻,优化高速信号通路阻抗匹配。完成脉冲时序校准,窄脉冲上升沿、下降沿满足规格要求。
  • 容性负载脉冲振荡、波形振铃维修案例
    空载脉冲波形正常,接入容性负载故障复现。检修输出相位补偿网络,更换老化补偿元件,优化高压驱动环路稳定性。外接容性负载复测脉冲序列,波形振荡、振铃现象消除。
  • 长时间脉冲测试随机保护闭锁维修案例
    满载脉冲工况复现故障,清理模块散热器与机箱风道灰尘,保证通风散热。更换参数漂移的保护回路元器件,合理配置通道 OVP/OCP 阈值。长时间多参数脉冲循环压力测试,仪器不再随机触发保护闭锁。
