产品详情

维修  /通用仪器/其它仪器仪表

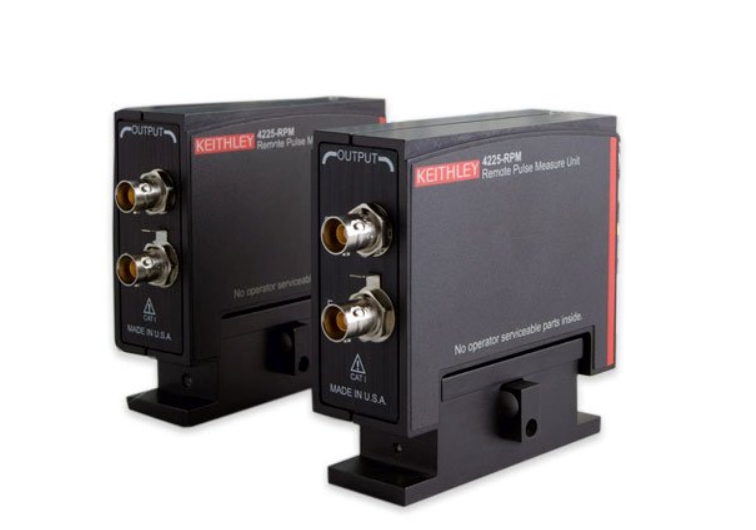

维修吉时利 4225-RPM 远程前段放大器/开关模块

浏览次数：16

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-30
联系电话：0755-86016691

常见故障

  • Clarius 软件无法识别 4225-RPM，脉冲测试启动时报通讯链路故障；故障原因：RPM 与 4225-PMU 互联线缆破损、连接器氧化，模块内部通讯芯片损坏，供电回路虚焊，固件异常。
  • 切换至放大模式测量异常，关闭前置放大功能数据恢复正常；故障原因：远程前置放大回路运算放大器老化，反馈精密电阻阻值漂移，增益偏离标定参数。
  • 通道切换失灵，无法在直接模式 / 放大模式之间切换，通道持续开路；故障原因：内部高频信号切换继电器触点烧蚀、粘连，继电器驱动控制电路元器件损坏。
  • 小电流脉冲采样噪声巨大、基线漂移严重，脉冲曲线毛刺较多；故障原因：输入前端保护元件漏电，PCB 板面受潮污染产生漏电流；三轴输入接口绝缘下降，高速信号回路屏蔽接地断点。
  • 容性负载测试脉冲波形振荡、顶部产生振铃失真；故障原因：环路相位补偿元件老化失效，高速输出环路稳定性不足，无法适配探针台等高寄生电容负载。
  • 多通道轮换脉冲测试出现通道串扰，相邻通道测量数值相互干扰；故障原因：内部屏蔽隔离地线断路，继电器隔离性能劣化，电路板表面污染漏电。

    • 更多>>

    维修案例

  • 软件识别失败、通讯报错维修案例
    更换原装 RPM 互联电缆进行交叉测试，清洁模块两端通讯接口触点。故障依旧则拆机检修供电电路与通讯处理芯片，重新刷写原厂固件。连接 4225-PMU 上电，Clarius 硬件检测正常识别模块，通讯无故障告警。
  • 前置放大模式测量数值异常维修案例
    使用标准脉冲源开展增益标定测试，确认放大通道偏移。拆机检修前置放大环路，更换老化运算放大器与漂移超标的反馈电阻。完成增益校准，切换放大 / 直通模式复测，测量数值与标准参考源保持一致。
  • 通道模式切换失效维修案例
    软件切换直通 / 放大模式，对比正常通道锁定故障点位。拆机更换失效信号继电器，检修继电器驱动控制电路，加固相关焊点。装机反复切换工作模式，通道切换响应正常，无持续开路故障。
  • 小电流脉冲噪声大、基线漂移维修案例
    更换低寄生三轴测试线缆，搭建屏蔽单点接地测试环境排除外部干扰。故障未消除时拆解模块，使用高纯无水清洗剂清洗微弱信号 PCB 区域，更换漏电前端元器件，修复屏蔽地线。长时间空载脉冲采样监测，基线平稳，噪声明显降低。
  • 容性负载脉冲振荡、波形振铃维修案例
    空载脉冲波形正常，接入容性负载故障复现。检修输出相位补偿回路，更换老化补偿电容，优化高速环路稳定性。外接容性负载复测脉冲序列，波形振荡、振铃现象消除。

    • 更多>>
