产品详情

维修  /通用仪器/其它仪器仪表

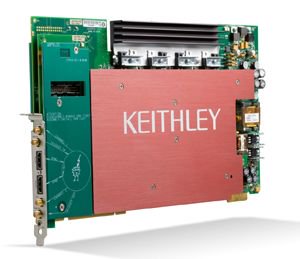

维修吉时利 4225-PMU 超快速 I-V 模块

浏览次数：17

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-30
联系电话：0755-86016691

常见故障

  • 开机自检模块识别失败，Clarius 软件无法加载 PMU 通道，自检提示硬件故障代码；故障原因：模块金手指、主机背板插槽氧化污染，模块内部通讯总线故障，板载校准存储芯片损坏，模块与背板通讯线路接触不良。
  • 脉冲输出无信号输出，通道正常启用，但无法采集电压电流数据；故障原因：脉冲输出前端 TVS 保护器件击穿，输出切换继电器触点烧蚀，脉冲驱动功率回路断路。
  • 脉冲波形畸变、上升 / 下降时间不达标，脉冲幅度实测与设定值偏差较大；故障原因：高速输出驱动运放老化，回路阻抗匹配元件参数漂移，带宽补偿元器件失效。
  • 微小电流采样噪声巨大、读数漂移，低电平脉冲测量基线不稳定；故障原因：采样前置放大器性能衰减，PCB 板面受潮漏电；三轴输出接口绝缘下降，外部电磁干扰串入高速采样回路。
  • 连续脉冲序列测试随机触发 OVP/OCP 保护，通道闭锁，重启模块短暂恢复；故障原因：高速功率器件长时间工作温升过高，散热风道积尘，保护检测回路阈值漂移，被测器件浪涌冲击触发保护。
  • 脉冲同步触发功能失效，多通道 PMU 之间时序不同步，扫描时序错乱；故障原因：背板同步触发总线接触不良，模块内部时序时钟元器件老化，同步信号线路存在断点。

    • 更多>>

    维修案例

  • 模块识别失败、自检报错维修案例
    整机断电，打开 4200A 主机机箱，取出 4225-PMU 模块，使用异丙醇无尘布清洁模块金手指与背板插槽。调换插槽交叉测试，区分故障源是模块本体或是主机背板。拆机检修故障模块通讯电路，更换损坏存储芯片，重新写入原厂校准参数。整机重启自检全部通过，PMU 脉冲通道正常识别加载。
  • 脉冲无输出、无法采集数据维修案例
    断开外部测试夹具空载测试，排除外部短路故障。拆机检测脉冲输出前端保护回路、输出切换继电器，更换击穿保护器件与老化继电器，加固脉冲驱动回路全部焊点。完成模块自校准后装机，输出脉冲信号正常，可以稳定采集电压、电流采样数据。
  • 脉冲波形畸变、幅度偏差超标维修案例
    使用高速示波器监测输出波形，锁定波形失真区间。拆机检修高速驱动放大回路，更换老化运算放大器与漂移的阻抗匹配元件，重新调试带宽补偿电路。执行脉冲幅度、上升沿校准，复测不同幅值、脉宽脉冲，波形边沿、幅度满足出厂指标。
  • 小电流采样噪声大、基线漂移维修案例
    更换低寄生三轴测试线缆，搭建屏蔽单点接地测试系统排除外部干扰。故障未消除则拆解模块，使用高纯无水清洗剂清洗微弱信号采样电路板，更换老化前置采样运放。连续 72 小时空载采样监测，微小电流读数平稳，噪声与漂移明显改善。
