产品详情

维修  /半导体测试仪器/数字源表

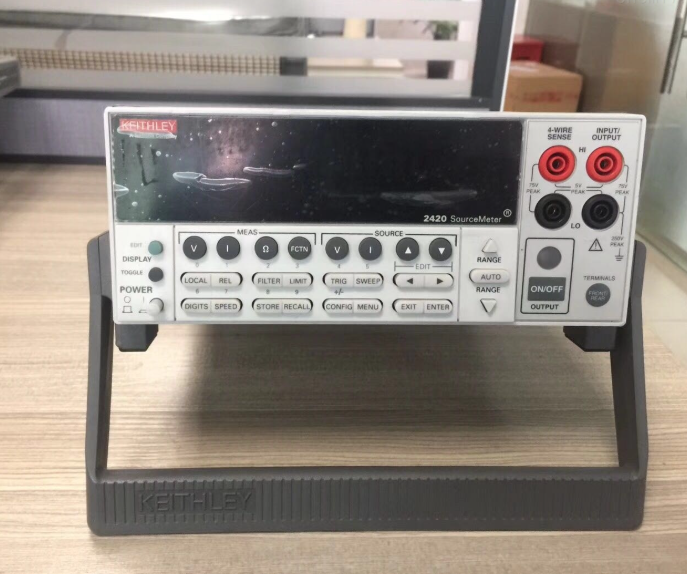

维修吉时利 2420 数字源表

浏览次数：42

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-29
联系电话：0755-86016691

常见故障

  • 开机自检正常，大电压、大量程工况稳定；μA、nA 微弱电流量程读数持续漂移、数值随机跳动，空载漂移最高可达数十 nA，REL 归零无法稳定锁定。清洁背板三同轴端子、更换低噪声屏蔽线缆、优化外部电磁环境故障依旧；仪器长时间升温工作后漂移进一步加剧，执行 ACAL 自校准无法彻底解决小量程噪声问题。
  • 输入端完全悬空无外接负载，仪器间歇性误触发过流保护，激励输出通道自动闭锁关断。断电重启、恢复出厂设置只能短暂恢复工作，运行数分钟后保护再次触发；整机自动校准执行中途报错中断，无法完整跑完整套校准流程。电压输出基础功能不受影响。
  • 面板按键、屏幕显示、本地测量功能全部正常；GPIB 程控通讯频繁断线，上位机读取数据经常性超时，远程指令响应存在明显延迟。更换通讯线缆、电脑 GPIB 接口故障无改善；长时间不间断自动化采集时掉线频次显著升高，仪器本身测量精度不受通讯故障影响。
  • 电流源输出小档位幅值单向偏移，测量误差超出出厂指标；电压测量通道工作稳定。完成整机自动校准后短期内指标正常，持续工作 2～3 小时误差逐步恶化，电流扫描曲线出现不规则台阶、跳变。
  • 整机通电无任何反应，显示屏不点亮、内置风扇不运转；市电输入保险丝熔断，更换同规格延时保险丝，通电瞬间再次熔断。机身无明显焦糊异味，外部供电电压稳定，排除电源线、插座等外部故障。

    • 更多>>

    维修案例

  • 维修 Keithley 2420，微弱电流量程漂移剧烈、归零失效。拆机检测前端模拟输入电路板，I-V 转换低噪声运算放大器性能衰减，电路板输入区域存在轻微绝缘漏电。使用高纯无水清洗剂清洗模拟输入区域，更换故障运算放大器；整机执行完整自校准。连续 72 小时空载长时间监测，微电流量程噪声回归原厂标准，REL 基线归零功能稳定可靠。
  • 送检 2420 空载频繁误触发过流保护、输出闭锁。排查输入前端硬件保护回路，保护稳压二极管发生软击穿持续漏电，产生异常信号触发误保护。更换全部输入回路保护器件，清理电路板污渍杂质；连续 3 天空载不间断烤机测试，不再误触发过载保护，全部量程稳定运行，自校准程序可完整执行。
  • Keithley 2420 GPIB 远程通讯频繁断连。故障根源为背板 GPIB 接口驱动芯片老化，信号驱动能力不足。拆卸背板接口板，打磨清理接口金手指氧化层，更换通讯驱动芯片；搭建自动化测试平台连续 24 小时远程采集测试，指令响应稳定，无读取超时、通讯中断现象。
  • 2420 小电流输出漂移，校准后故障复发。逐级排查量程切换电路，电流采样回路精密采样电阻阻值老化漂移。更换高精度采样电阻，执行电流通道专项校准；搭配标准电流表分段校验全量程输出，幅值误差回归仪器原厂指标，电流扫描曲线平滑无跳变。
  • Keithley 2420 通电即烧毁电源保险。断开后端所有负载，单独测试电源初级回路，确认电源板主滤波电解电容击穿短路。整套更换电源板全部老化电解电容，复测整流桥、限流电阻无短路隐患；更换原厂规格延时保险丝，连续待机 4 小时，各组供电电压稳定输出。整机自检、全量程功能测试全部合格。

    • 更多>>
