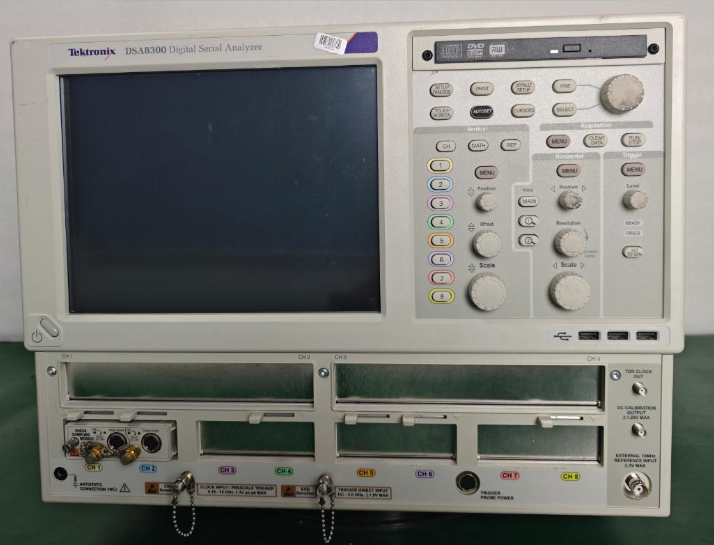

维修泰克 DSA8300主机+80C11-CR4光采样模块 宽带宽示波器

浏览次数：17

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-28
联系电话：0755-86016691

常见故障

故障 1：DSA8300 主机正常识别 80C11-CR4 模块；接入规范功率高速光信号，光路接头专业清洁、波长参数匹配，示波器仅显示平直基线，无法捕捉眼图；相同光信号更换其他完好光采样模块可正常出波形，判定 80C11-CR4 接收通道故障。

故障 2：模块可正常采集眼图，但眼图固有噪声、抖动测量结果波动巨大，重复性不达标；充分恒温预热、增加光隔离器抑制反射效果有限；执行模块光学补偿只能短暂改善，长时间测试指标再次恶化，无法开展高速光模块眼图、TDECQ 精准测试。
故障 3：80C11-CR4 插入主机插槽，系统提示模块识别失败告警；清洁模块金手指、更换多个插槽测试无效；其它 80 系列采样模块在同一插槽正常工作；该模块装入另一台正常 DSA8300 主机能够识别使用，故障位于模块本体。
故障 4：主机空载运行稳定；搭载 80C11-CR4 长时间持续采集眼图，运行一段时间出现采样画面冻结、整机随机死机；开机自检偶发基准时钟同步告警，重启仪器只能临时恢复工作。

更多>>

维修案例

维修案例 1

故障现象：整机上电正常启动，系统成功识别 80C11-CR4 光采样模块；接入 25G/28G NRZ/PAM4 标准光信号，输入光功率处于模块允许区间，LC 端面彻底清洁，触发、带宽滤波器参数设置无误，屏幕持续只有水平基线，无眼图生成；外部光路、信号源排查完毕，排除外围故障。
故障根源：模块内部光电探测器遭受静电冲击损坏；前端跨阻放大 TIA 芯片击穿，光电转换信号无法传输至后端采样单元；部分机型内部信号引线出现微断路。
维修处理：严格防静电拆机，保护 LC 光学窗口；检测光接收组件与 TIA 信号通路，更换失效芯片与受损光电器件；完成光路检查与内部参数复位；执行模块光学补偿与通道自校准；接入多种速率标准光信号验证，眼图正常捕获，接收灵敏度、上升沿指标恢复原厂规格。

维修案例 2

故障现象：仪器长时间恒温预热，输入光源功率稳定，光路增加光隔离器降低端面反射；采集标准高速光信号，眼图抖动数值持续起伏，测量离散度超标；弱光条件下噪声恶化更加明显；运行模块内置补偿程序仅短期有效，连续测试 1～2 小时误差再次变大。
故障根源：模块内部采样时钟振荡电路元器件温漂加剧；接收信号调理电路噪声基底升高；内部光学窗口积尘造成信噪比下降；存储的出厂校准参数与当前光路状态失配。
维修处理：防静电拆机轻柔清洁内部光学组件；检修采样时钟回路与前置放大电路，更换温漂、噪声劣化元器件；整机恒温静置后多次执行光学补偿、垂直增益校准；持续通电老化测试，眼图噪声、抖动重复性达到出厂技术指标。

维修案例 3

故障现象：将 80C11-CR4 插入 DSA8300 主机插槽，上电自检弹出模块检测失败告警；使用无尘纸清洁模块金手指，轮换多个主机空闲插槽测试故障不变；其它 80C 系列光采样模块在该插槽通信正常；该模块移植至另一台完好 DSA8300 主机可稳定识别。
故障根源：模块金手指氧化腐蚀；模块内部通讯总线存在虚焊；存储校准参数的存储器通信异常，模块无法向主机上传型号、固件与出厂校准信息。
维修处理：温和清洁打磨模块金手指；检修模块内部通讯线路，对可疑焊点补焊，更换老化通讯元器件；重新上机建立通讯，主机正常识别模块；完整测试光采样、触发、带宽设置全部功能。

维修案例 4

故障现象：DSA8300 空载运行基本稳定；搭配 80C11-CR4 持续长时间眼图采集，运行数十分钟发生采样冻结、系统死机；偶尔开机自检弹出系统时钟同步告警；更换供电插座、优化接地方式，无法彻底消除故障。
故障根源：DSA8300 主机电源板滤波电解电容老化，带载电压纹波过大；背板时钟分配排线接触不良；时基板元器件温漂增大，与光采样模块时钟同步裕量不足。
维修处理：拆机检测主机各路电源输出，更换容量衰减电解电容；重新紧固背板、时基板连接线束；检修 10MHz 基准时钟回路；满载搭配 80C11-CR4 开展长时间老化测试，不再出现采样冻结、随机死机；时钟自检无告警，眼图可持续稳定采集。
