产品型号：安立 MN9662A

促销价 电议

产品型号：安捷伦 DSO-X93204A

促销价 电议

产品详情

维修  /光通信仪器/光通信基础仪器

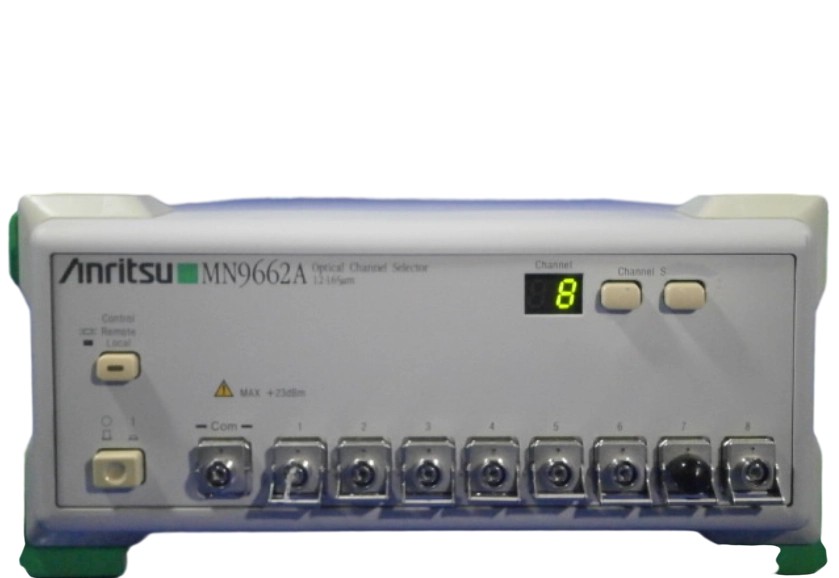

维修安立 MN9662A 通道选择器

浏览次数：0

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-28
联系电话：0755-86016691

常见故障

故障 1：模块可被主机正常识别，通道切换指令无报错；切换至某一路通道时插入损耗明显偏大，测量重复性变差，PDL 指标恶化；专业清洁光纤端面、更换测试跳线故障依旧，其余通道光学指标正常。

故障 2：本地面板或远程下发通道切换指令，系统无任何硬件告警，但光路持续锁定在初始通道；修改任意通道编号，输出光功率不会发生变化，通道切换机构完全不执行动作。
故障 3：单次手动切换通道基本正常；长时间自动化循环扫描测试过程中，随机出现通道连通失败、光功率瞬时中断；重复下发切换指令偶尔可以恢复，故障无固定规律。
故障 4：模块插入主机插槽，上电自检识别失败；多次断电重启、清洁模块金手指、更换主机空闲插槽依旧无法识别，同插槽搭载其他安立光模块工作正常。

更多>>

维修案例

维修案例 1

故障现象：模块与主机通讯正常，接入稳定连续光源；切换至 CH4 通道，用光功率计检测插入损耗超出出厂规格，多次重复切换读数波动较大；其余 1～3、5～8 通道损耗、重复性满足指标；所有光纤接头完成清洁，排除外部光路污染、弯折等因素。
故障根源：CH4 通道内部反射镜片表面积尘、光学镀膜老化；仪器搬运震动造成光路耦合位置偏移；内部光纤焊点存在微弯损耗。
维修处理：防静电拆机，小心清洁内部反射光学元件；精细调校光路对位；排查内部光纤有无挤压受损；整机充分预热，执行通道损耗校准；接入标准光源多点校验，通道插入损耗、重复性、PDL 恢复原厂技术指标。

维修案例 2

故障现象：主机正常识别 MN9662A，人机界面能够自由选择输出通道，无故障告警；外部通入稳定光源，无论切换任何通道，输出光功率保持恒定不变，光路无法切换；重启主机、重新插拔模块现象不变。
故障根源：驱动光学反射镜的微型步进电机绕组老化、机械卡滞；电机位置限位开关接触不良；驱动控制板无法输出脉冲驱动信号，镜片固定停留在原始位置。
维修处理：断电拆机清理传动机构异物，消除卡阻；检测电机绕组阻值与限位传感器，更换失效零部件；完成机械原点标定；全通道循环切换测试，输出光功率随通道指令正常切换。

维修案例 3

故障现象：模块识别正常，单次切换通道可以正常导通；长时间自动化多通道循环扫描过程，不定期出现通道切换失败、光路短暂断光；环境温度、电磁干扰排查完毕，故障随机发生，影响器件自动化光谱扫描稳定性。
故障根源：步进电机传动间隙偏大；位置检测光电传感器表面积污，信号信噪比下降；驱动电路元器件老化，脉冲信号易受干扰产生丢步。
维修处理：拆机清洁位置传感窗口；紧固传动结构；检修步进驱动回路，更换噪声劣化元器件；执行完整通道定位校准；连续数十小时不间断循环老化测试，不再出现随机断光、定位失败问题。

维修案例 4

故障现象：MN9662A 插入 MT9810B 主机插槽，上电自检主机识别不到光开关模块，界面提示模块硬件检测失败；使用无尘纸清洁模块金手指，更换多个空闲插槽测试故障持续，其它安立光模块在相同插槽通讯正常。
故障根源：模块金手指氧化腐蚀；模块内部通讯总线芯片老化，存储校准参数的存储器通讯异常，无法向主机上传型号信息。
维修处理：温和清洁打磨模块金手指；检修内部通讯总线电路，对虚焊引脚补焊，更换失效通讯元器件；重新上机通电，主机稳定识别模块；全部通道切换功能正常。
