产品型号：安捷伦 8156A

促销价 电议

产品型号：安捷伦 DSO-X93204A

促销价 电议

产品详情

维修  /光通信仪器/光衰减器

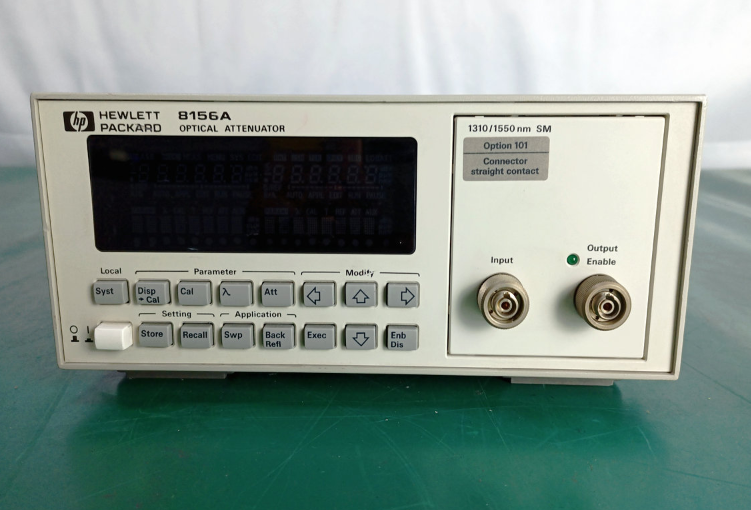

维修安捷伦 8156A 光衰减器

浏览次数：58

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-28
联系电话：0755-86016691

常见故障

故障 1：模块插入主机识别正常，设置目标衰减值后，实际输出衰减精度严重超差；0dB 基准插入损耗偏大，多个衰减档位测量数值与设定值偏差持续超标，反复执行内部自校准改善有限，清洁外部光纤接口无法解决。

故障 2：程控 / 本地设置衰减参数后，衰减机构无动作，输出光功率保持不变；无论设置 0dB 还是最大衰减档位，光路透过量无变化，主机无明确硬件报错，仅衰减调节功能失效。
故障 3：主机能够识别模块，衰减数值可正常设置，但长时间工作过程中衰减量缓慢漂移，同一设定档位输出功率持续单向变化；稳定光源输入条件下，连续观测数十分钟损耗持续偏移，测量重复性变差。
故障 4：模块插入光波主机插槽，主机自检无法识别模块；多次清洁模块金手指、更换主机空闲插槽依旧识别失败，同插槽使用其它光模块工作正常，无法加载衰减参数、不能投入测试使用。

更多>>

维修案例

维修案例 1

故障现象：模块上电识别正常，光纤端面充分清洁、光路无弯折；设置不同衰减档位，采用标准光源与光功率计校验，全量程衰减精度超出指标；0dB 初始插入损耗明显偏大，中高衰减档位误差进一步扩大；执行模块自校准只能小幅改善，一段时间后误差再次恶化，无法用于无源器件高精度损耗扫描测试。
故障根源：内部可调衰减滤光片长期受激光照射，镀膜老化、表面积尘；光路耦合位置轻微偏移，原始出厂校准参数与实际光路状态不匹配。
维修处理：防静电拆机，小心清洁衰减滤光片光学表面；精细调校光路耦合位置；恢复光路后写入标准校准参数，多点分段衰减校准；接入标准测试系统在多个波长、多个衰减点校验，插入损耗、衰减线性度、档位精度恢复原厂规格。

维修案例 2

故障现象：模块插入主机通讯正常，面板可正常输入衰减数值，主机无故障告警；但光路输出光功率恒定不变，修改任意衰减设定值，透过光功率无变化；确认输入光源稳定、光纤通路正常，排除外部光路问题。
故障根源：驱动衰减滤光片的微型步进电机卡死、线圈老化；电机位置限位开关接触不良，控制主板无法输出驱动指令，衰减片停留在固定位置无法移动。
维修处理：断电拆机检查步进电机传动机构，清理异物消除卡滞；测量电机绕组与限位开关，更换失效电机或故障限位器件；测试电机全程行程运动顺畅；完成位置零点校准；全档位切换衰减测试，光功率跟随设定值正常变化。

维修案例 3

故障现象：仪器充分预热后，固定衰减档位长时间连续运行，输入光源功率保持恒定，但衰减器输出光功率持续缓慢漂移；每次重新执行自校准后指标短暂达标，持续工作一段时间漂移再次显现；弱光测量场景下数值波动更加明显，不利于自动化长时间稳定性测试。
故障根源：内部驱动电路板温度漂移偏大；电机位置采样传感元件性能劣化，温度变化时位置反馈偏移；部分案例为内部光学元件受热发生微小形变。
维修处理：检修驱动控制板，更换温漂较大的阻容元件；检查电机位置采样回路；整机充分恒温预热，多次执行零点与增益校准；连续数小时通电老化测试，观测输出功率漂移量，漂移满足指标后交付使用。
