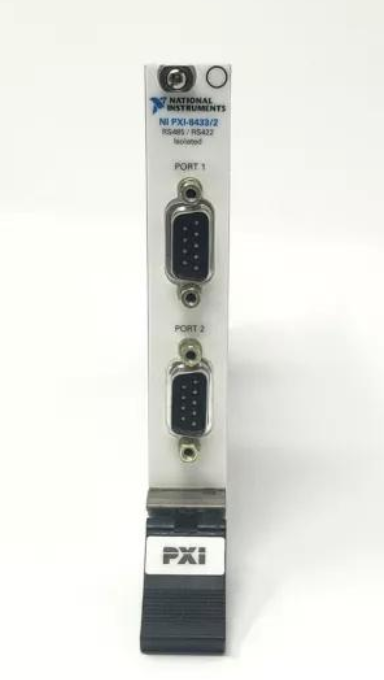

维修国家仪器(NATIONAL INSTRUMENTS) NI PXI-8433/2 串行通信模块

浏览次数:0

技术成熟,品质保证,速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
更新日期:2026-07-28
联系电话:0755-86016691

常见故障

故障 1:NI MAX 无法识别模块

现象
模块上电指示灯无变化,MAX 扫描不到硬件;更换插槽偶尔识别、通信不稳定;设备管理器出现未知 PCI 硬件。
诱因
PXI 金手指氧化、接触不良;机箱背板供电压降;板载 PCI 接口电源、通信控制芯片受损;NI‑Serial 驱动、PXI 平台服务版本不兼容。
前置排查
整机断电清洁金手指;单独空载测试模块;升级 NI‑Serial 驱动,重建 MAX 数据库,关闭系统 PCI 节能模式。

故障 2:模块识别正常,单通道完全无法收发数据(最高发故障)

现象
通道 1 通信正常,通道 2 收发无响应;或单一通道发送指令无应答,接收缓冲区始终为空;软件端口能打开,但无任何数据交互。
诱因
总线热插拔、外部感应浪涌、强电串入,造成该通道 RS‑485 收发芯片击穿;A/B 信号线短路冲击损坏接口器件。模块自带隔离,但是总线侧共模电压超标依旧会损毁收发器。

故障 3:通信乱码、丢包严重,时通时断

现象
短距离测试勉强通信,长线组网频繁校验错误;设备启停瞬间直接断连;波特率越高故障越明显。
诱因
通道收发芯片性能劣化;隔离电源、耦合电容老化;总线缺少终端电阻,信号反射干扰;板上电源滤波电路异常,噪声增大。需区分软件协议问题与硬件通道故障。

维修案例

维修案例 1:通道 2 无法收发,通道 1 工作正常

故障现象
模块在 PXIe‑1065 机箱可正常识别;串口软件能够成功打开两个通道端口;通道 1 与外设通信稳定;通道 2 发送任何指令均无应答,接收缓冲区无数据;更换串口线缆、外设设备故障不变。
故障原因
自动化测试现场热插拔 RS‑485 总线,瞬时浪涌击穿通道 2 内置 RS‑485 收发芯片,芯片内部差分 A/B 通道永久失效。
维修过程
  1. 断电拆机,静态测量双通道收发芯片引脚,确认通道 2 收发器损坏;
  2. 更换同规格隔离型 RS‑485 收发芯片,同步检查周边 ESD 保护元件;
  3. 双通道空载收发测试,搭建 RS‑485 测试环路长时间互发数据验证;
  4. 接入整套测试平台,与外部被测控制器联调 4 小时不间断通信测试。
    维修结论
    RS‑485 总线禁止带电插拔;长线总线两端增加 TVS 浪涌保护,降低静电与感应高压损坏接口风险。

维修案例 2:双通道均出现随机乱码,高波特率下几乎无法通信

故障现象
模块自检正常;低速 9600 波特率偶尔通信成功;切换至 115200 高波特率持续乱码、大量丢包;同一总线外接第三方串口设备通信正常,排除外部线路干扰。
故障原因
模块隔离电源回路滤波电容老化,供电纹波升高,造成 RS‑485 差分信号信噪比下降,高速通信采样误判。
维修过程
  1. 使用示波器观测隔离侧供电电压,确认交流纹波超标;
  2. 更换老化滤波电容,复测电源纹波恢复至标准范围;
  3. 多档波特率循环测试双通道收发稳定性;
  4. 模拟现场长线工况连续拷机,无乱码、丢包现象。
    维修结论
    工业自动化长期不间断运行的串口模块建议定期维护;机房做好接地处理,减小总线共模干扰,延缓元器件老化。
