产品型号：国家仪器（NATIONAL INSTRUMENTS） NI PXI-2512

促销价 电议

产品型号：安捷伦 DSO-X93204A

促销价 电议

产品详情

维修  /通用仪器/其它仪器仪表

维修国家仪器（NATIONAL INSTRUMENTS） NI PXI-2512 开关模块

浏览次数：0

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-28
联系电话：0755-86016691

常见故障

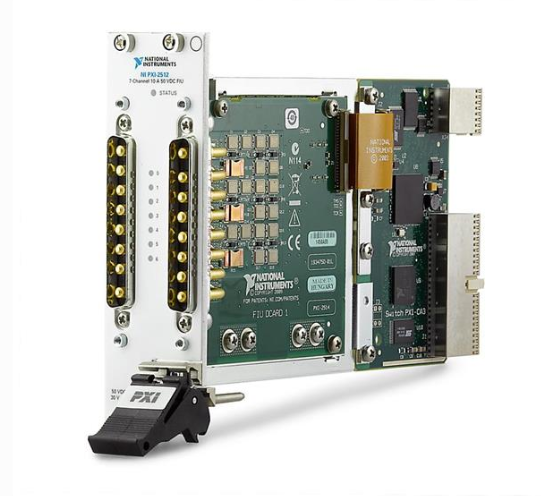

NI PXI‑2512 是 3U 单槽 PXI 总线 7 通道 10A FET 故障注入开关模块，属于信号故障仿真专用开关。通道采用直通馈通架构，每个通道可实现：正常直通、断路、短路至故障母线（地 / 电源电压）；支持模拟线束断路、引脚对地短路、对电源短路、线间短路等车载线束故障。

内部全部采用无触点 FET 半导体开关，理论开关寿命无上限；集成硬件过流、过温保护；支持 PXI 背板硬件触发，适配 LabVIEW Real-Time 实时系统，广泛用于汽车电子控制器硬件在环仿真、PCB 可靠性故障测试。

更多>>

维修案例

1. 通道拓扑结构

  • 通道数量：7 路独立馈通通道（DUT1~DUT7）
  • 内置 2 路全局故障母线：Fault Bus A、Fault Bus B
  • 工作模式：独立拓扑（Independent）
    每通道三种状态：
    1）Normal：信号直通；
    2）Open：通道断路；
    3）Short to Fault Bus A / Short to Fault Bus B

2. 电气额定参数

  • 最大开关电压：50 VDC / 30 Vrms AC（CAT I）
  • 单通道持续电流：10 A DC
  • 脉冲峰值电流：50 A，最长 600 μs
  • 开关器件：N 沟道 FET 场效应管
  • FET 导通电阻：典型＜0.2 Ω
  • 内置保护：硬件过流检测、过温关断保护
  • 触发指标：PXI 背板 TRIG 触发，最小脉冲宽度 150 ns

3. 时序性能

  • 通道切换建立时间：＜15 μs
  • 支持硬件定时序列扫描
  • 无机械触点磨损，适合高频连续故障注入循环

4. 连接器、机械规格

  • 占用：1 个 3U PXI 单槽，兼容 PXIe‑1065 混合机箱
  • 前板连接器：DIN 41612 160 针公头
  • 模块功耗：3.3 V 典型 0.48 W；5 V 典型 6.6 W
  • 重量：约 360 g

5. 软件驱动与开发环境

  • 驱动：NI‑SWITCH
  • 开发环境：LabVIEW、LabVIEW RT、VeriStand、Python、C#
  • 调试工具：Switch 软前面板 SFP、NI MAX 自检

6. 环境规格

  • 工作温度：0 ℃ ~ 55 ℃
  • 存储温度：‑20 ℃ ~ 70 ℃
  • 湿度：5%~85% RH，无凝露
