产品详情

维修  /通用仪器/其它仪器仪表/其它仪器仪表

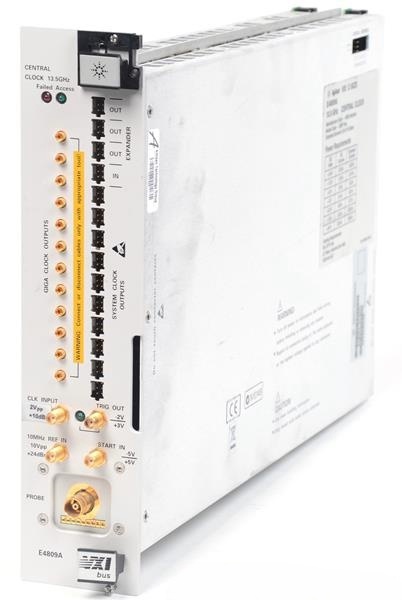

维修安捷伦 E4809A 中央时钟模块

浏览次数：13

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-23
联系电话：0755-86016691

常见故障

一、主机识别、VXI 通讯故障

  1. 插入 81250 主机，系统无法识别模块，软件提示 Module Not Found
    诱因：模块背板金手指氧化、变形；模块内部供电保险熔断；ID 识别 EEPROM 损坏；VXI 通讯接口芯片故障。
  2. 时识别、时丢失，震动、重启后随机无法识别
    诱因：背板连接器虚焊；内部排线松动；电源供电不稳，上电初始化时序异常。
  3. 主机识别模块，自检直接报 Hardware Fault / Clock Module Fail
    诱因：主参考振荡器不起振；PLL 锁相环路故障；时钟分配驱动电路损坏。

二、模块供电与老化故障

  1. 模块插入插槽，主机上电触发插槽过流保护，自动关闭该槽位供电
    诱因：模块内部 DC-DC 滤波电容击穿对地短路；射频输出回路隐性短路。
  2. 冷机无法识别，预热 30 分钟后可正常识别启动
    诱因：板载小型贴片电解电容容量衰减，低温 ESR 升高，无法建立稳定模拟 / 数字供电，为本系列老旧模块典型通病。
  3. 长时间工作随机失锁、时钟中断，冷却后暂时恢复
    诱因：PLL 芯片、振荡器过热；电源纹波过大；散热不良。

三、时钟振荡与锁相故障（最高发硬件故障）

  1. 内部基准振荡器不起振，无法生成系统时钟；全部数据模块无时钟输入
    诱因：10MHz 参考 TCXO 老化；振荡外围电容劣化；供电缺失。
  2. PLL 失锁，软件频繁报 Unlock 告警，无法设置目标速率
    诱因：锁相环路滤波元件漂移；分频器损坏；外部参考输入缓冲失效。
  3. 频率精度严重漂移，长时间预热误差持续变大
    诱因：内置温度补偿晶振温控电路故障；晶振老化频偏超标。
  4. 可锁定低频速率，切换至 10G/13.5G 速率立刻失锁
    诱因：高频 VCO 振荡器性能退化；高频时钟分配放大器损坏。

更多>>

维修案例

案例 1

故障现象：插入 81250 主机，软件完全识别不到模块，更换插槽故障不变，同插槽其他模块正常
检测过程：
  1. 清洁背板金手指无效；测量模块上电后 ID 读取总线无应答。
  2. 定位存储序列号、身份信息的串行 EEPROM 芯片损坏，主机无法读取模块 ID。
    维修方案：更换同型号 EEPROM，写入 E4809A 模块基础身份信息；上电自检。
    修复结果：主机正常识别模块，时钟自检全部 PASS。

案例 2

故障现象：模块可被识别，开机自检报 Clock PLL Unlock，无法输出任何速率时钟
检测过程：
  1. 测量各路供电电压正常；观测内置 10MHz TCXO 基准无输出波形，晶振不起振。
  2. 进一步排查，晶振外围负载电容漏电，导致振荡条件不满足。
    维修方案：更换老化负载电容；复测 TCXO 输出幅度；重新执行 PLL 全频段锁定测试。
    修复结果：PLL 正常锁定，各速率时钟输出正常。

案例 3

故障现象：#1、#2 射频时钟通道无输出；其余通道时钟输出正常
检测过程：
客户测试时未对闲置射频端口接 50Ω 负载；开盖检查该通道内置一分二射频功率分配器内部开路；前端射频缓冲放大器同时损坏。
维修方案：更换损坏功分器与射频放大芯片；全部射频端口规范端接测试。
修复结果：该组通道时钟幅度、相位噪声恢复原厂指标。

案例 4

故障现象：常温 28℃以上可识别；低温环境开机主机识别失败，预热半小时恢复正常
检测过程：
低温测量模块内部多组模拟供电波动明显，板载贴片电解电容容量低温大幅衰减，上电初始化时序紊乱。
维修方案：批量更换模块内部所有老化贴片电解电容，选用低 ESR 型号。
修复结果：高低温循环测试，上电识别稳定，无随机故障。

更多>>
