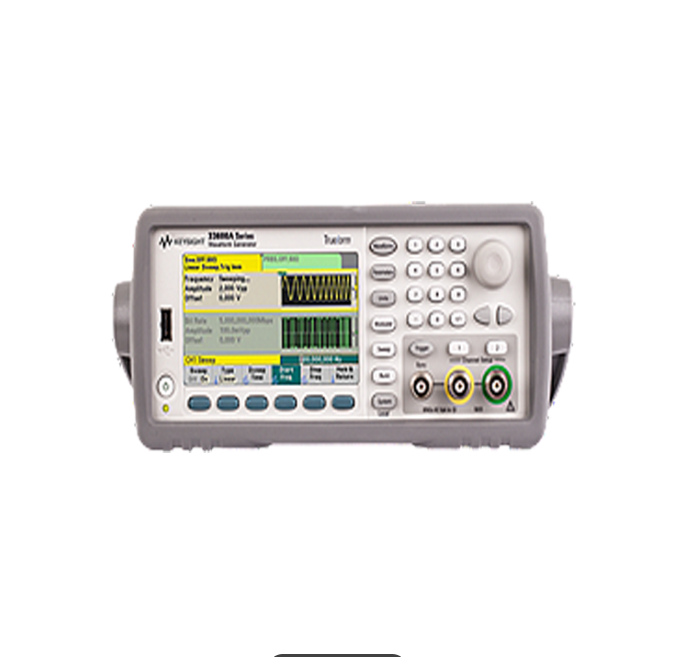

维修安捷伦 33500B 任意波形发生器

浏览次数：48

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-23
联系电话：0755-86016691

常见故障

一、电源启动类故障

  1. 整机无法上电，电源指示灯不亮，风扇无转动
    诱因：机身后置交流慢熔保险丝熔断；电源板电解电容鼓包漏液；初级整流、DC-DC 功率器件击穿；受潮、次级短路连带烧毁保险。
  2. 上电待机黄灯常亮，卡在初始化界面、反复重启
    诱因：电源次级 5V/±15V 电压偏低、纹波超标；主板供电连接器虚焊；主控 FPGA 供电不稳。
  3. 冷机无法开机，预热 20～30 分钟后才能正常启动
    诱因：电源电解电容容量衰减，低温无法建立稳定电压，为本系列典型老化通病。
  4. 长时间运行自动关机、随机重启
    诱因：风道积灰散热不良触发过热保护；电源板带载能力下降；风扇轴承老化转速不足。

二、开机自检典型报错故障（561、640、650 为主流故障码）

  1. 自检报错 640 / 650 / 561，提示通道硬件故障
    诱因：通道 DAC 波形生成电路、输出运放、可编程衰减继电器损坏；BNC 后端 TVS 保护器件击穿，大多由外部短路、高压倒灌造成。
  2. Cal Warning 校准告警，幅度、直流偏移精度大幅漂移
    诱因：内部基准电压源老化；精密反馈电阻阻值漂移；校准中途断电，校准参数丢失。
  3. 时基自检失败，输出频率误差超标
    诱因：内置 TCXO 晶振老化频偏；时钟缓冲驱动芯片损坏；PLL 锁相电路失锁。
  4. 存储器自检失败，加载任意波形报错、死机
    诱因：板载波形存储芯片故障；Flash 闪存读写异常。

三、通道输出故障（最高发故障）

  1. 单通道无波形输出，Output 按键可点亮；另一通道工作正常
    诱因：BNC 端口双向 TVS 保护二极管击穿；通道输出运放损坏；衰减网络继电器开路。
  2. 双通道同时无输出，面板操作一切正常
    诱因：共用基准电路、公共模拟供电失效；DAC 主时钟异常。
  3. 输出幅度达不到设定值，带负载后幅度跌落明显
    诱因：输出级运放增益漂移；衰减继电器触点氧化，接触电阻增大；基准电压偏移。
  4. 波形严重失真：正弦波削顶、方波振铃、THD 谐波指标超标
    诱因：输出滤波电容劣化；电源噪声串入模拟通道；Trueform DAC 驱动异常。
  5. 空载波形正常，接入负载立刻触发短路保护、输出关断
    诱因：输出端口保护二极管漏电，仪器误判负载短路。
  6. 输出直流偏移过大，无法归零
    诱因：输入缓冲运放零点漂移；通道反馈回路元件老化。
  7. Sync 同步输出无信号、相位抖动严重
    诱因：同步信号缓冲驱动芯片损坏；FPGA 时序逻辑异常。

四、面板显示、按键操作故障

  1. 屏幕黑屏、背光不亮；仪器可正常输出信号，远程程控可控
    诱因：液晶屏背光驱动保险熔断；屏排线松动氧化；背光驱动芯片损坏。
  2. 屏幕花屏、竖线、闪烁白屏
    诱因：液晶面板排线接触不良；显示控制电路故障；LCD 面板老化。
  3. 全部按键无响应、编码器旋钮失灵；屏幕显示正常
    诱因：前面板扁平排线断线；薄膜按键老化；面板控制芯片故障。

更多>>

维修案例

案例 1

故障现象：通电整机无任何反应，电源灯不亮，更换电源线无效
检测过程：
  1. 机身后置交流保险断路；目视电路板无明显烧焦痕迹。
  2. 更换保险上电瞬间再次熔断，判定电源次级存在短路。
  3. 拆解电源板，多颗电解电容鼓包漏液，DC-DC 下管击穿短路。
    维修方案：
    批量更换电源所有老化电解电容；更换损坏功率器件；清理 PCB 电解液腐蚀铜箔；更换原厂规格慢熔保险。
    修复结果：正常开机，自检全部 PASS，双通道各项输出指标达标。

案例 2

故障现象：开机自检报错 640，CH1 通道硬件故障告警；CH2 通道正常，CH1 无波形输出
检测过程：
客户测试时负载意外短路造成损坏。
测量 CH1 BNC 后端 TVS 保护二极管短路；通道输出运算放大器击穿；衰减继电器线圈完好。
维修方案：
更换击穿保护器件与输出运放；检查通道各级供电；整机执行幅度、偏移全量程校准。
修复结果：自检无报错，双通道幅度、失真满足原厂规格。

案例 3

故障现象：开机弹出 Cal Warning 校准告警，幅度误差偏大，高低频幅度不一致
检测过程：
自检可以通过，无硬件报错；实测内部基准电压偏离标称值；通道反馈精密电阻阻值漂移。
维修方案：
更换漂移精密电阻；精细校准内部基准；执行工厂级完整校准并保存参数。
修复结果：告警消除，全频带幅度精度恢复出厂指标。

案例 4

故障现象：空载波形输出正常，接入负载立刻触发保护，输出自动切断
检测过程：
断开负载仪器恢复正常；测量通道输出 TVS 二极管静态漏电流超标，系统误判定短路故障。
维修方案：更换双通道输出所有保护二极管；加固 BNC 端子焊点。
修复结果：可稳定驱动额定负载，不再误触发短路保护。

案例 5

故障现象：环境温度低于 22℃无法开机，夏季常温可正常启动
检测过程：
低温下测量电源次级电压波动大，电解电容低温容量大幅衰减，供电不稳导致主板初始化失败。
维修方案：批量更换电源板全部电解电容。
修复结果：高低温循环测试，上电稳定，无随机启动、重启故障。

案例 6

故障现象：屏幕背光黑屏，本地按键无响应；LAN 远程可正常控制仪器，信号输出正常
检测过程：
主控、通道硬件完好；故障锁定显示回路；屏排线氧化接触不良，背光驱动保险熔断。
维修方案：清洁紧固屏排线插头；更换背光回路保险与驱动元件。
修复结果：屏幕正常点亮，按键、编码器全部响应正常。

案例 7

故障现象：正弦波波形畸变严重，出现明显削波失真，任意波形功能异常
检测过程：
排查发现通道模拟供电电源纹波过大，电源滤波电容劣化，输出级供电不稳。
维修方案：更换模拟通道滤波电容；复测 THD 失真、上升时间指标。
修复结果：波形失真消除，全频带输出波形纯净。
