产品详情

维修  /无线通信仪器/信号发生器

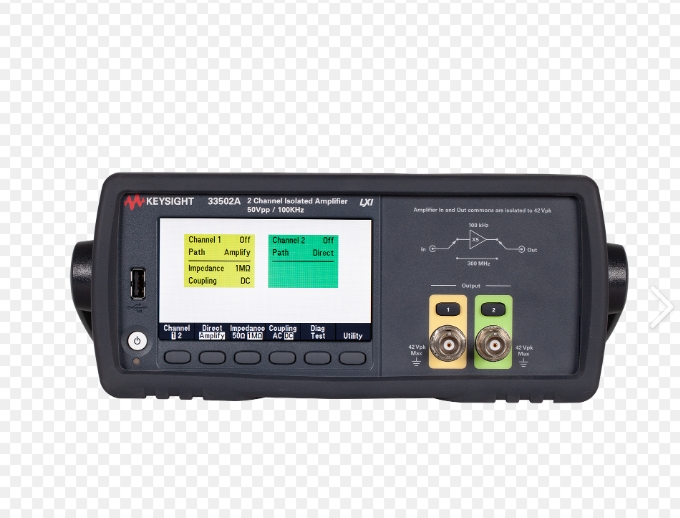

维修是德科技 33502A 隔离式放大器

浏览次数：24

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-23
联系电话：0755-86016691

常见故障

一、电源启动类故障

  1. 整机不通电，电源指示灯完全不亮，风扇无动作
    诱因：机身后置交流慢熔保险丝熔断；电源板电解电容鼓包漏液；AC 输入整流回路损坏；受潮、次级短路连带烧毁保险。
  2. 上电指示灯黄色待机，无法正常启动，反复初始化失败
    诱因：电源次级各路电压偏低、纹波超标；主控供电不稳；主板与电源板连接器虚焊。
  3. 冷机无法开机，预热 20～30 分钟方可启动
    诱因：电源电解电容容量衰减，低温无法建立稳定电压，属于该机型典型老化故障。
  4. 运行一段时间自动关机、随机重启
    诱因：风道积灰散热不良触发过热保护；电源板带载能力下降。

二、自检告警与校准故障

  1. 开机自检硬件报错、通道故障告警
    诱因：通道隔离驱动电源故障；输出功率运放损坏；反馈采样回路异常；隔离变压器 / 隔离电容绝缘受损。
  2. Cal Warning 校准告警，增益精度严重偏移
    诱因：内部基准电压漂移；精密反馈电阻老化；校准过程断电造成校准参数丢失。
  3. 隔离自检失败，通道对地隔离性能下降
    诱因：隔离屏障遭受过压冲击，隔离元器件绝缘劣化。

三、通道输出故障（最高发故障）

  1. 单通道放大模式无输出，Bypass 直通模式正常；另一通道工作正常
    诱因：通道独立隔离供电失效；BNC 后端 TVS 保护管击穿；输出功率运放烧毁（负载短路、外部高压倒灌为主要诱因）。
  2. 双通道放大模式同时无输出，Bypass 直通正常
    诱因：共用隔离高压供电模块损坏；公共基准电路故障。
  3. 输出幅度不足，达不到 50 Vpp 标称值，带负载压降明显
    诱因：输出级运放老化；限流保护阈值漂移；反馈网络精密电阻阻值漂移。
  4. 波形严重失真，正弦波削顶、THD 超标，方波畸变
    诱因：隔离电源纹波过大；输出耦合电容漏电；功率运放动态性能劣化。
  5. 空载波形正常，接入负载立刻进入保护、输出关断
    诱因：输出端口保护二极管漏电，系统误判短路；负载存在隐性短路。
  6. 输出直流偏移大，零点无法归零
    诱因：输入缓冲运放失调漂移；隔离电源正负电压不对称。
  7. 通道之间串扰增大，相邻通道信号相互干扰
    诱因：隔离屏蔽受损；公共电源滤波电容失效。

四、保护功能相关故障

  1. 轻微负载即频繁触发短路保护，属于误保护
    诱因：电流采样电阻变值；保护检测比较器漂移。
  2. 负载持续短路不会触发保护，直接烧毁通道器件
    诱因：短路保护检测芯片损坏、采样通路开路。
  3. 持续上报 Over Temp 过热告警，风扇运转正常，机身温度不高
    诱因：功率板温度传感器开路；温度检测回路故障。

更多>>

维修案例

案例 1

故障现象：通电整机无任何反应，电源灯不亮，更换电源线无效
检测过程：
  1. 交流输入保险丝断路；目视电路板无明显烧焦痕迹。
  2. 更换保险上电瞬间再次熔断，确认电源次级存在短路。
  3. 拆解电源板发现多颗电解电容鼓包漏液，DC-DC 功率 MOS 击穿。
    维修方案：
    全部更换电源老化电解电容；更换损坏功率器件；清理电路板电解液腐蚀铜箔；更换原厂规格慢熔保险。
    修复结果：正常开机，自检 PASS，双通道放大输出指标全部达标。

案例 2

故障现象：CH1 放大模式无输出，CH2 通道正常；Bypass 直通 CH1 有信号
检测过程：
客户测试时输出负载意外短路造成损坏。
测量 CH1 隔离供电无电压输出；BNC 后端双向 TVS 保护二极管短路，输出功率运放击穿。
维修方案：
更换击穿保护器件、功率运放；修复 CH1 隔离驱动电源；检测增益切换继电器；整机执行增益校准。
修复结果：双通道放大模式正常，幅度、失真满足原厂规格。

案例 3

故障现象：开机弹出校准告警，输出增益误差偏大，高低频幅度不一致
检测过程：
自检可以通过，无硬件报错；实测内部基准电压偏离标准值；通道反馈精密电阻老化漂移。
维修方案：
更换漂移精密电阻；精细校准内部基准；执行全通道增益、偏移工厂校准。
修复结果：告警消除，5 倍增益精度恢复出厂指标。

案例 4

故障现象：空载波形正常，接上负载立刻触发短路保护，输出切断
检测过程：
断开负载仪器恢复正常；测量通道输出 TVS 保护二极管静态漏电流偏大，系统误判定短路。
维修方案：更换通道输出所有保护二极管；加固 BNC 端子焊点。
修复结果：可正常驱动额定负载，不再误触发短路保护。

案例 5

故障现象：低温环境低于 22℃无法启动，夏季常温可正常开机
检测过程：
低温测量电源次级电压波动明显，电解电容低温容值大幅衰减，供电不稳导致初始化失败。
维修方案：批量更换电源板全部电解电容。
修复结果：高低温循环测试，上电稳定，无随机启动故障。
