产品详情

维修  /无线通信仪器/射频微波器部件/功率放大器

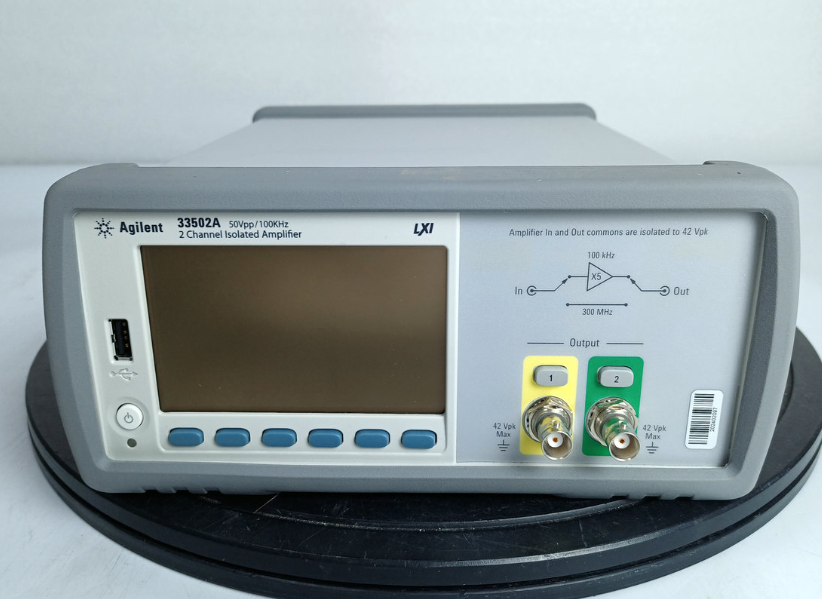

维修安捷伦 33502A 隔离放大器

浏览次数：45

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-23
联系电话：0755-86016691

常见故障

一、电源与启动故障

  1. 通电完全不开机，电源指示灯不亮，整机无任何反应
    诱因：机身后置交流保险丝熔断；电源板电解电容鼓包漏液；AC 输入回路整流元件损坏；长期存放受潮短路。
  2. 通电指示灯黄色待机，无法启动进入操作界面，反复初始化失败
    诱因：电源次级各路电压偏低、纹波超标；主控 FPGA 供电不稳；主板与电源板连接器虚焊。
  3. 冷机无法开机，预热半小时后正常启动
    诱因：电源电解电容容量衰减，低温下无法建立稳定电压，为本机型高发老化故障。
  4. 运行一段时间自动关机、反复重启
    诱因：内部散热风道积灰，过热保护触发；电源带载能力下降。

二、自检、校准告警故障

  1. 开机自检硬件报错、硬件故障告警
    诱因：通道隔离驱动电路、输出运放损坏；通道采样反馈回路异常；隔离电源模块故障。
  2. Cal Warning 校准告警，增益精度大幅偏移
    诱因：基准电压源漂移；通道反馈电阻老化；校准参数丢失（断电过程升级 / 校准中断）。
  3. 通道隔离自检失败，通道间隔离指标劣化
    诱因：隔离变压器、隔离电容绝缘性能下降；隔离屏障受到过压冲击损伤。

三、信号通道输出故障（高发故障）

  1. 单通道无输出，另一通道正常；Bypass 直通模式同样无信号
    诱因：输出 BNC 后端保护器件击穿；通道隔离驱动电源损坏；输出功率运放烧毁（大多因负载短路、外部电压倒灌）。
  2. 双通道同时无放大输出，Bypass 直通模式正常
    诱因：共用隔离高压供电模块失效；前置放大共用基准电路故障。
  3. 输出幅度偏小，增益达不到 5 倍标称值，带载跌落严重
    诱因：输出级功率运放老化；限流保护电路阈值偏移；反馈网络电阻阻值漂移。
  4. 波形严重失真、正弦波削顶、方波畸变，THD 指标超标
    诱因：输出运放动态特性劣化；隔离电源纹波过大；输出耦合电容漏电。
  5. 空载输出正常，接上负载立刻进入保护、输出关断
    诱因：输出端口 TVS 保护二极管漏电；负载存在隐性短路；输出限流检测电路故障。
  6. 通道直流偏移大，零点无法归零
    诱因：输入缓冲运放零点漂移；隔离电源不对称；反馈回路失调。
  7. 通道间串扰变大，另一通道信号相互干扰
    诱因：隔离屏蔽受损；公共供电滤波电容失效。

四、保护功能相关故障

  1. 轻微负载即频繁触发短路保护，误保护
    诱因：电流采样电阻变值；保护检测比较器漂移。
  2. 负载持续短路不会触发保护，直接烧毁通道器件
    诱因：短路保护回路检测芯片损坏、采样通路开路。
  3. 过热告警（Over Temp），风扇运转正常
    诱因：温度传感器损坏；温度检测回路故障；功率器件导热变差。

五、人机交互与通讯故障

  1. 屏幕黑屏，背光不亮，仪器可以正常输出信号
    诱因：液晶屏背光驱动电路损坏；屏排线松动氧化。
  2. 屏幕花屏、按键无响应、编码器旋钮失灵
    诱因：前面板排线接触不良；薄膜按键老化；面板控制芯片故障。
  3. LAN/USB 通讯无法联机，远程控制失效，本地面板正常
    诱因：通讯 PHY 芯片静电损坏；网口插座虚焊；固件异常。

更多>>

维修案例

案例 1

故障现象：通电无任何反应，电源指示灯不亮，更换电源线无效
检测过程：
  1. 检查机身交流保险丝熔断；目视电路板未见明显烧焦。
  2. 更换保险上电瞬间再次熔断，确认电源板存在短路。
  3. 拆解电源板发现多颗电解电容鼓包漏液，次级 DC-DC 功率 MOS 管击穿。
    维修方案：
    全部更换电源区域老化电解电容；更换损坏功率器件；清理电路板电解液腐蚀铜箔；更换原厂慢熔保险。
    修复结果：正常开机，自检 PASS，双通道放大输出全部指标达标。

案例 2

故障现象：CH1 通道无放大输出，CH2 正常；Bypass 直通模式 CH1 有信号
检测过程：
客户测试时输出负载意外短路造成故障。
测量 CH1 隔离供电无电压输出；输出级功率运放击穿，BNC 后端双向 TVS 保护二极管短路。
维修方案：
更换击穿保护器件与功率运放；修复 CH1 隔离驱动电源；检查增益切换继电器状态。整机执行增益校准。
修复结果：双通道放大模式正常，幅度、失真满足规格。

案例 3

故障现象：开机提示校准告警，输出增益误差很大，高低频幅度不一致
检测过程：
自检可以通过，无硬件报错；测量内部基准电压偏离标准值；通道反馈精密电阻老化阻值漂移。
维修方案：
更换漂移精密电阻；重新校准内部基准；执行全通道增益、偏移工厂校准。
修复结果：告警消除，5 倍增益精度恢复出厂指标。

案例 4

故障现象：空载波形输出正常，接入负载立刻触发保护，输出切断
检测过程：
断开负载仪器正常；测量输出回路 TVS 保护管存在漏电，静态漏电流偏大，系统误判短路。
维修方案：更换通道输出端所有保护二极管；加固 BNC 端子焊点。
修复结果：正常驱动额定负载，不再误触发短路保护。

案例 5

故障现象：冷机环境低于 22℃无法启动，预热半小时后正常开机；夏季常温基本正常
检测过程：
低温下测量电源次级电压波动明显，电解电容低温容值大幅衰减，供电不稳导致主板无法完成初始化。
维修方案：批量更换电源板全部电解电容。
修复结果：高低温循环测试，上电稳定，无随机启动故障。
