产品型号：安捷伦 34401A

促销价 电议

产品型号：安捷伦 DSO-X93204A

促销价 电议

产品详情

维修  /光通信仪器/光通信基础仪器/万用表

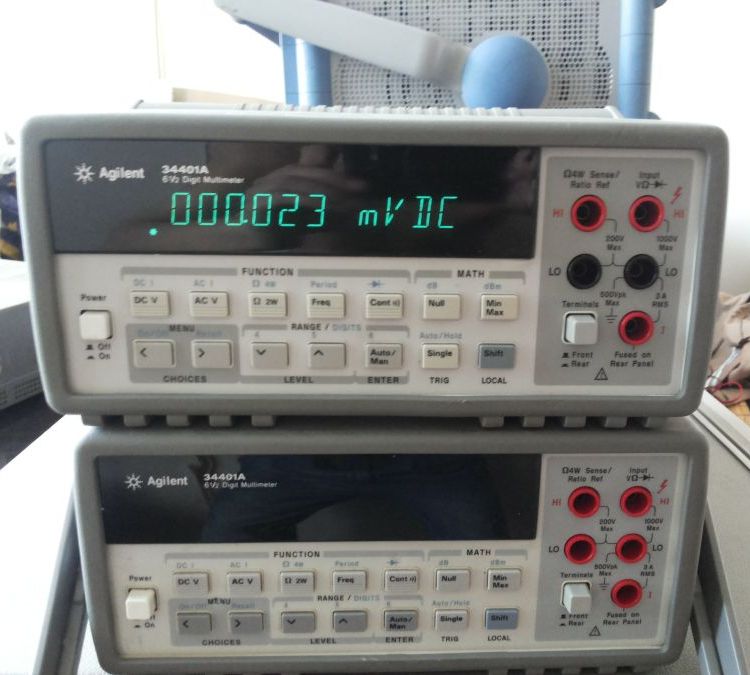

维修安捷伦 34401A 数字万用表

浏览次数：25

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-23
联系电话：0755-86016691

常见故障

1、电源类故障

  1. 整机无法开机，屏幕无任何显示、无风扇动静
    诱因：机内交流电源保险丝熔断；电源板电解电容鼓包漏液；整流稳压芯片损坏；电源电压档位拨码设置错误。长期存放、电网浪涌极易触发。
  2. 可以开机，VFD 显示屏闪烁、明暗不均，频繁自动重启
    诱因：电源滤波电容老化、输出纹波过大；前后板排线接触不良；次级 ±18V、±5V 供电不稳。
  3. 冷机不开机，预热一段时间后正常启动
    诱因：电解电容容量衰减，低温下无法建立稳定电压，是老款 34401A 高发通病。

2、自检报错故障（Self-Test Fail）

  1. Error 604（ADC 斜率收敛失败）
    诱因：ADC 积分回路故障、模拟供电异常、基准电路异常，整机测量大范围不准。
  2. Error 740~748 系列校准存储报错
    诱因：校准过程意外断电；非易失存储芯片 U505 损坏；校准参数丢失。
  3. 自检随机失败，时好时坏
    诱因：主板与前面板排线氧化、虚焊；模拟开关接触不良。

3、测量功能异常故障

  1. DC 电压读数漂移、精度严重超差、数值缓慢跳动
    诱因：LM399 基准源老化；基准可调电位器磨损漂移；输入运放性能退化。
  2. AC 电压档位异常：小信号无读数、读数偏低，直流档正常
    诱因：AC 交流转换回路电容、齐纳二极管烧毁；AC 采样模拟开关损坏。
  3. 电阻档全部不准 / 一直显示 OPEN，二四线电阻均失效
    诱因：电阻测量恒流源回路 JFET、驱动三极管损坏；保护二极管击穿。
  4. 电流档无法测量、一选电流档位立刻过载 / 无响应
    诱因：尾部 3A 电流输入保险丝熔断；前级分流电阻、保护器件被高压击穿（误测高压最容易烧电流回路）。
  5. 低温环境自检 PASS，但所有档位无法采集有效读数；升温后恢复正常
    诱因：前端模拟输入元器件温漂失效，元件低温特性劣化。

更多>>

维修案例

案例 1

故障现象：整机无法开机，屏幕不亮，无风扇声音
检测过程：
  1. 更换电源线、确认市电正常；拆开仪器测量交流输入保险丝断路。
  2. 初步排查无明显短路，更换同规格保险丝短暂开机，随即再次烧断。
  3. 拆机发现电源板多颗电解电容鼓包漏液，电解液腐蚀 PCB 走线。
    维修方案：
    全部更换电源区域老化电解电容，清理电路板腐蚀区域，补焊受损铜箔；更换原装规格保险。
    修复结果：正常开机，所有档位自检通过，计量校准合格。

案例 2

故障现象：直流电压测量持续漂移，6½ 位末几位不停跳动，精度超出指标，电阻档同步不准；交流电压暂时正常。
检测过程：
  1. 执行仪器自检，自检 PASS；恢复出厂设置故障不变。
  2. 测量主板 LM399 基准电压，输出值明显偏离标准 6.98V；基准微调电位器老化接触不良。
    维修方案：
    更换老化可调电位器，精细校准基准电压；整机执行全量程校准，使用标准直流源验证线性度。
    修复结果：读数稳定，全量程误差回归原厂指标。

案例 3

故障现象：DCV 正常，ACV 测量异常，小幅度交流信号读数趋近于 0，大信号读数偏低。
检测过程：
开盖闻到轻微元件灼烧气味，定位 AC 转换电路板，发现 C311 钽电容、CR306 齐纳二极管烧毁。
维修方案：
更换同规格电容与稳压二极管，检查周边模拟开关有无连带损坏；接入标准 AC 信号源逐量程测试。
修复结果：交流电压全量程测量恢复正常。

案例 4

故障现象：开机自检提示 Error 604（ADC 斜率收敛失败），所有测量档位数值混乱不可用。
检测过程：
  1. 先测量主板 ±18V、数字 5V 供电，发现负电源电压偏低。
  2. 追踪发现 ADC 模拟供电回路滤波钽电容击穿，造成供电跌落，积分 ADC 无法正常工作。
    维修方案：更换损坏电容，修复供电；完整运行仪器自校准，多次重复自检无报错。
