产品详情

维修  /通用仪器/其它仪器仪表/其它仪器仪表

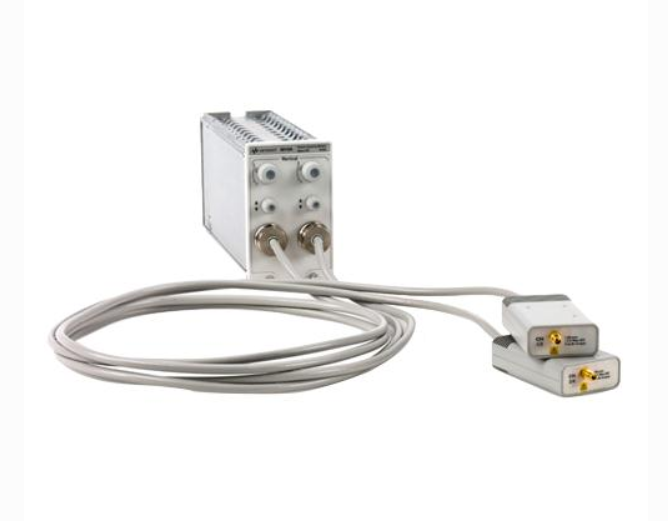

维修是德科技 86118A 双远程采样头模块

浏览次数：7

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
UK6 深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-22
联系电话：0755-86016691

常见故障

一、模块识别、远程电缆通信故障（高频）

  1. 插入主机插槽，FlexDCA / 主机界面提示 No Module / Module Not Detected
  2. 识别间歇性丢失，轻微晃动远程电缆通道消失、反复重识别
  3. 自检报错：Remote Link Fault（远程链路故障）
  4. 通道识别成功，但通道菜单灰色，无法启用 A/B 任一通道
  5. 远程电缆接头针脚变形、氧化，时钟 / 数据传输不稳定
  6. 同一条远程线缆在其他 86118A 正常，本机链路初始化失败

二、1.85mm 射频输入通道硬件故障

  1. A 通道正常、B 通道无波形输出；单通道完全无采样响应
  2. 射频输入信号正常，但波形幅度持续偏小、增益不足
  3. 触碰 / 旋转 1.85mm 连接器，波形剧烈跳变、基线漂移
  4. 输入中心插针塌陷、弯曲、断裂，射频接触阻抗不稳定
  5. 前端采样二极管、保护电路遭受过压 / 静电击穿
  6. 通道内部匹配电阻、隔直电容劣化，频响不平坦

三、采样时钟、双通道同步故障（核心故障）

  1. 波形无法稳定触发，眼图持续左右晃动
  2. A、B 双通道采样时序偏移严重，双通道同步测试失效
  3. 内部采样时钟振荡电路漂移，上升沿测量误差超标
  4. 自校准 Self-Cal 卡在同步校准步骤、中途报错退出
  5. 带宽档位切换失效，高频分量丢失、边沿变缓

四、基线噪声、波形测量性能故障

  1. 输入短接，基线噪声基底远高于出厂指标
  2. 长时间连续测量基线缓慢漂移，温漂过大
  3. 眼图抖动（RJ/TJ）测量数值异常偏大，重复性差
  4. 高频信号上升沿测量变慢，有效带宽劣化
  5. 高低幅度信号线性度变差，大信号出现削波失真

更多>>

维修案例

案例 1

故障现象：模块插入 86100D 主机，自检提示 Remote Link Fault；更换完好远程电缆故障不变。
故障分析：模块后端远程电缆接口内部引脚氧化；串行通信 / 同步时钟驱动芯片静电受损，无法与主机建立链路。
维修方案：清洁远程连接器触点；检修通信与时钟驱动电路；防静电更换受损接口芯片；上机重新识别双通道，链路自检全部通过。

案例 2

故障现象：A 通道工作正常；B 通道接入射频信号完全无波形；确认信号源、线缆、连接器无问题。
故障分析：B 通道前端采样桥二极管静电击穿；输入前置放大芯片损毁。
维修方案：防静电更换通道前端采样器件与 T 型放大电路；执行完整通道自校准；标准 70GHz 射频信号测试，波形幅度、噪声恢复原厂指标。

案例 3

故障现象：通道能显示波形，但轻微转动 1.85mm 射频接头，幅度剧烈跳变，基线大幅偏移。
故障分析：1.85mm 公头内部中心插针弹性塌陷、磨损，射频接触不稳定。
维修方案：更换整套 1.85mm 射频连接器；修复内部射频微带焊点；反复旋转接头测试，波形稳定无跳变。

案例 4

故障现象：双通道均可显示波形，但 A/B 通道同步测试时序偏差很大，差分信号测量结果失真。
故障分析：模块内部双通道采样同步时钟调理电路漂移；内部排线连接器松动。
维修方案：紧固模块内部高速排线；检修同步时钟分配电路；充分预热执行双通道同步校准；差分信号长时间测试时序稳定。

更多>>
