产品型号：圣德科 TSL-570

促销价电议

产品型号：安捷伦 DSO-X93204A

促销价电议

产品详情

维修 /光通信仪器/光源/可调光源

< >

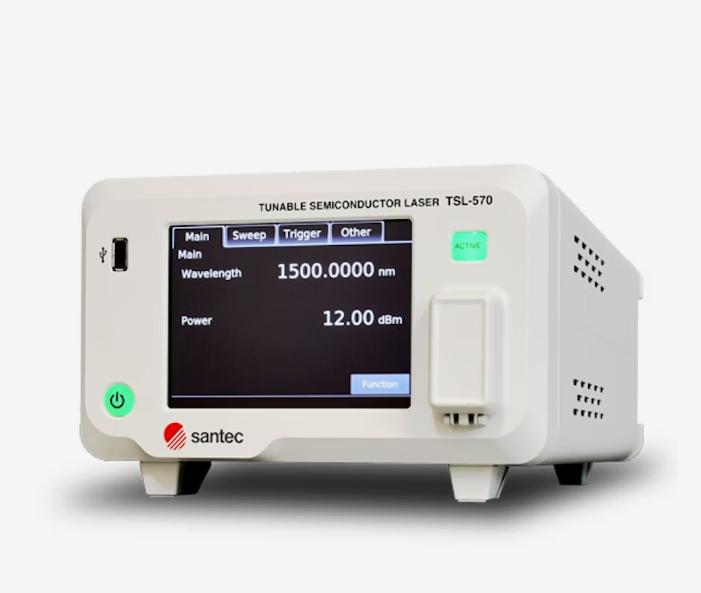

维修圣德科 TSL-570 可调谐激光器

浏览次数：32

技术成熟，品质保证，速度快捷

产品参数

选件	维修地	维修周期	是否计量	保修时间
A 480640	深圳市	--	否	不保修

价格：

邮件咨询

加入收藏

加入购物车

更新日期：2026-07-22

联系电话：0755-86016691

常见故障

一、电源与开机故障

通电整机无任何反应，电源指示灯不亮，保险熔断
上电启动瞬间保护停机、反复重启
开机自检卡住、初始化报错，无法进入操作界面
机内风扇异响、停转，长时间工作触发过热告警
电源板电容老化，多路供电纹波超标，工作中随机死机

二、联锁安全告警故障（高频）

Interlock 联锁告警，LD 无法开启输出
联锁端子已经短接，依然持续提示联锁断开
间歇性联锁报错，轻微震动仪器告警复现

三、TEC 温控系统故障（高发）

屏幕提示 TempErr，激光禁止开启
LD 温度无法锁定，持续偏离设定温度
TEC 电流超限告警，制冷 / 制热能力不足
长时间工作波长缓慢漂移，温漂指标恶化
NTC 热敏传感器漂移、断路，温控环路失控

四、光输出功率相关故障

LD ON 开启，完全无光输出；无任何告警
输出功率整体偏低 3～8dB，信噪比变差
功率持续抖动、RIN 噪声增大
部分波段不出光、功率骤降
内置机械快门卡死，常闭遮光无法出光
FC 输出端面污染、内部耦合窗口积灰

五、波长调谐与光栅闭环故障（核心故障）

调谐时报 WL.Err 波长闭环控制错误
波长精度超标，与波长计测量偏差过大
高速扫描过程频繁模式跳变 (Mode Hop)，无跳模区间缩小
波长归零 λ Zeroing 初始化失败
光栅扫描卡顿、电机异响、机构卡死
内置波长监测 PD 灵敏度衰减，闭环波长锁定失效

更多>>

维修案例

案例 1

故障现象：通电整机无反应，指示灯不亮；更换电源线无效，交流输入保险丝熔断。

故障分析：电源板初级滤波电解电容老化漏电，上电浪涌触发短路保护。

维修方案：更换同规格延时慢熔保险丝；批量更换电源板老化电容；空载、带载测试各组 ±15V、低压数字电压稳定；连续 2 小时老化无重启保护。

案例 2

故障现象：开机提示 TempErr，LD 无法点亮；温度无法稳定锁定。

故障分析：激光芯片 NTC 热敏电阻阻值漂移；TEC 驱动运放异常，温控 PID 环路失控。

维修方案：更换失效温度传感器；检修 TEC 驱动电路；充分预热监测温度曲线稳定；LD 正常开启，长时间运行不再报温度错误。

案例 3

故障现象：LD ON 开启，但无光输出；无联锁告警，功率设置正常。

故障分析：内置机械光快门卡死，持续遮光；快门驱动电机供电异常。

维修方案：防静电拆机清理快门异物，保养传动结构；修复快门驱动回路；反复开关快门测试动作正常，恢复光输出。

案例 4

故障现象：可以出光，全波段功率偏低约 5～7dB，更换光纤故障不变。

故障分析：仪器 FC 输出端面重度污染；外腔入射光学窗口积灰，耦合效率下降。

光学腔体清洁必须在洁净环境操作，禁止触碰光学镀膜。

维修方案：规范清洁输出适配器；无尘清理内部光学窗口；执行功率响应校准；复测输出功率恢复原厂指标。

案例 5

故障现象：波长扫描过程提示 WL.Err，闭环波长锁定失败，频繁跳模，波长重复性差。

故障分析：长途搬运震动，光栅调谐机构原点偏移；内置波长监测光电 PD 灵敏度衰减。

维修方案：恒温环境预热 30 分钟；重新执行波长原点标定；校验内置波长监测回路；全波段连续扫谱测试，波长误差、无跳模区间恢复指标。
