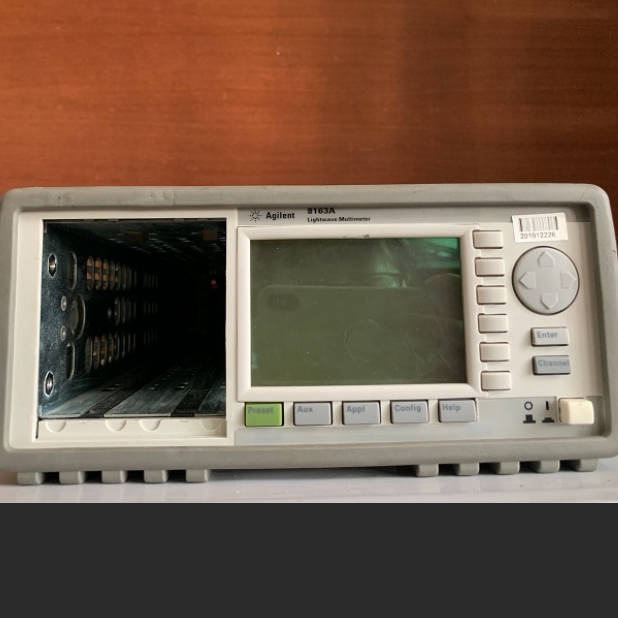

维修安捷伦 8163A 光波万用表主机

浏览次数:58

技术成熟,品质保证,速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
更新日期:2026-07-22
联系电话:0755-86016691

常见故障

一、电源与开机故障

  1. 通电整机无任何反应,交流保险熔断,风扇不启动
  2. 上电瞬间启动随即断电保护,反复重启
  3. 开机自检卡住、自检报错 Self-Test Failed
  4. 运行一段时间随机死机、画面冻结
  5. 机内电源板电解电容老化,输出电压偏低、纹波过大
  6. 插入某一块模块直接触发整机过流保护、自动关机

二、插槽 I2C 总线、模块识别故障(最高发)

  1. Slot1 / Slot2 显示 Module Not Found 无法识别模块
  2. 模块识别时有时无,轻微震动主机通道丢失
  3. 模块识别成功,但通道菜单灰色、无法启用
  4. 自检提示 Slot Bus Error、总线通信错误
  5. 其中一路插槽失效,另一插槽工作正常
  6. 同一块模块在 8164A/8163B 正常,本机无法识别
  7. 老固件版本无法兼容新型模块,初始化超时

三、显示屏与前面板人机故障

  1. 屏幕黑屏、背光熄灭,强光下隐约看到字符
  2. 显示屏缺段、乱码、画面闪烁
  3. 面板按键失灵、滚轮编码器调节卡顿、无响应
  4. 按键粘连,菜单自动跳转
  5. 屏幕排线松动,开合机箱画面时有时无
重点:8163A 原装单色屏早已停产,屏幕硬件损坏备件稀缺

四、散热、温控保护故障

  1. 开机提示 Module Temperature Too High 高温告警
  2. 长时间工作,模块测量数据漂移明显
  3. 机箱内置散热风扇异响、卡死停转
  4. 风道积灰,温升过快,容易触发模块过热保护

五、GPIB / RS232 通信接口故障

  1. 本地面板操作正常,GPIB 程控无法联机
  2. 远程读写指令超时、数据乱码
  3. 频繁自动切回 Local 本地模式,无法锁定远程
  4. GPIB 背板母座虚焊,晃动通信线缆立即断连

六、固件、存储系统故障

  1. 开机自检 Flash Test Failed
  2. 仪器设置、GPIB 地址每次上电自动恢复默认
  3. 固件异常,模块初始化逻辑紊乱
  4. 无法保存系统参数,重启丢失配置

维修案例

案例 1

故障现象:通电完全无反应,电源指示灯不亮,更换电源线无效;拆开交流慢熔保险丝熔断。
故障分析:老机型电源板电解电容普遍老化,上电浪涌造成初级回路漏电短路。
维修方案:更换同规格延时保险;批量更换电源板全部老化滤波电容;空载、带载测试各组 5V/12V 电压达标;整机连续 2 小时老化无重启保护。

案例 2

故障现象:Slot1 经常性识别不到模块,Slot2 工作稳定;确认模块完好,震动主机更容易复现故障。
故障分析:背板插槽连接器氧化、I2C 总线排线虚焊;插槽总线缓冲驱动芯片老化。
维修方案:无尘清洁插槽触点与模块金手指;重新加固背板插槽排线;检修总线驱动电路;反复插拔模块、震动测试,模块持续稳定识别。

案例 3

故障现象:开机自检正常,屏幕完全黑屏;内部风扇运转,插入模块有识别提示。
故障分析:LCD 背光驱动电路损坏;屏幕连接排线氧化接触不良。
维修方案:清洁显示屏排线金手指;检修背光供电回路;备件充足可更换背光组件;屏幕显示恢复。
备注:8163A 显示屏稀缺,无法修复时优先考虑整机置换方案。

案例 4

故障现象:前面板操作全部正常,电脑 GPIB 无法通信;仪器地址、线缆、GPIB 卡确认无误。
故障分析:背板 GPIB 接口芯片静电击穿;GPIB 母座引脚虚焊。
维修方案:补焊 GPIB 连接器;更换受损接口驱动芯片;设置正确仪器地址,SCPI 指令读写恢复正常。

案例 5

故障现象:运行半小时弹出 Module Temperature Too High,模块功能锁定;冷机开机短暂正常。
故障分析:机箱内置散热风扇卡死、风道大量积灰。
维修方案:更换机箱散热风扇;吹扫整机内部灰尘;长时间连续运行,不再触发高温告警。
