产品型号：圣德科 PEM-330

促销价 电议

产品型号：安捷伦 DSO-X93204A

促销价 电议

产品详情

维修  /光通信仪器/光通信基础仪器/ER消光比测试仪

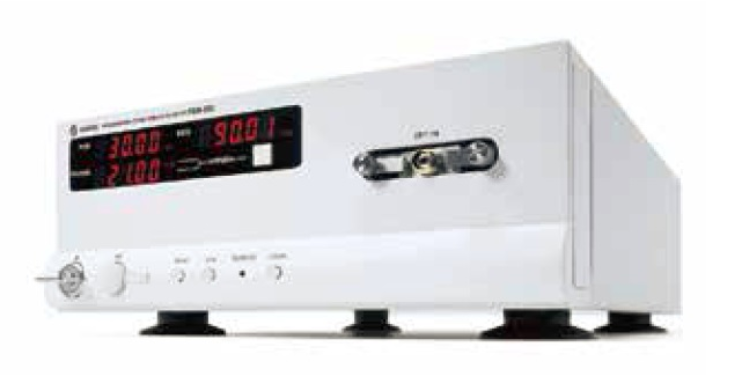

维修圣德科 PEM-330 偏振消光比测试仪

浏览次数：70

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
SDS1 深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-22
联系电话：0755-86016691

常见故障

一、电源与开机故障

  1. 通电整机无任何反应，电源保险熔断，风扇不启动
  2. 上电自检中途失败、自检报错停机
  3. 开机启动瞬间保护断电，反复重启
  4. 长时间工作温升升高，测量数据持续漂移
  5. 内部开关电源电容老化，各路供电纹波超标

二、光输入光路与机械接口故障（高频）

  1. 光纤接入有效光源，仪器显示 No Light / Power Low
  2. FC/SPC 输入接头端面污染、划痕，耦合损耗变大
  3. 轻微晃动输入光纤，读数剧烈跳变
  4. 内部入射窗口、偏振元件积灰，透过率下降
  5. 光路受搬运震动偏移，偏振分光耦合效率劣化

三、PEM 弹光调制驱动系统故障（仪器核心）

  1. PEM 驱动不起振，无调制信号，PER 读数异常偏大 / 无意义
  2. 调制驱动频率偏移、幅值不足，解调信噪比恶化
  3. PEM 晶体驱动高压电路保护触发，调制功能关闭
  4. 内部压电晶体老化，调制延迟、相位不稳定
  5. 运行时出现异常高频啸叫，测量重复性变差

四、平衡光电探测与信号解调故障

  1. 有光输入，但 PER 数值乱跳、读数不稳定
  2. 光功率读数正常，消光比测量完全失真
  3. 基线噪声基底抬高，无法测量高 PER（>30dB）器件
  4. 平衡 PD 其中一路探测器灵敏度衰减，两路响应失衡
  5. 锁相放大解调电路异常，无法提取偏振交变信号

五、测量指标性能故障

  1. PER 测量重复性差，同一被测件多次测试差值＞1dB
  2. 消光比测量持续偏低 / 偏高，系统固有误差超标
  3. 偏振角度读数漂移，无法稳定锁定偏振主轴
  4. 波长切换后测量误差明显变大，波长响应不平坦
  5. 输入功率在区间中部测量正常，高低功率端误差恶化

六、显示、按键与人机交互故障

  1. 屏幕黑屏、背光失效，强光下隐约可见画面
  2. 显示屏闪烁、字符缺段、乱码
  3. 面板按键失灵，模式切换无响应
  4. 旋钮调节卡顿、菜单自动跳变

更多>>

维修案例

案例 1

故障现象：通电整机无反应，电源指示灯不亮；更换电源线无效，拆开交流慢熔保险丝熔断。
故障分析：电源板初级滤波电解电容老化漏电，上电浪涌造成瞬时短路保护。
维修方案：更换同规格延时保险；批量更换电源板老化电容；空载、带载测试 ±15V、高压驱动供电全部正常；连续 2 小时老化测试无重启保护。

案例 2

故障现象：确认光源、光纤完好，仪器持续提示 Power Low；光功率读数比真实值偏低 6dB 左右。
故障分析：仪器 FC 输入 SPC 端面污染；内部入射光学窗口长期积灰，光路耦合损耗增加。
⚠️光学腔体尽量不开盖；开盖必须超净环境。
维修方案：光纤显微镜规范清洁输入接头；无尘擦拭仪器内部入射窗口；执行整机光功率自校准；功率读数恢复正常，PER 测量稳定。

案例 3

故障现象：光功率读数稳定，但 PER 数值持续剧烈跳动，无法读取有效消光比；无法测量 30dB 以上高消光比器件。
故障分析：内部平衡光电探测器其中一路 PD 灵敏度衰减，两路光电响应失衡；锁相解调前置放大噪声变大。
维修方案：防静电检修探测单元模拟前端；比对两路 PD 响应度；更换劣化探测器；充分预热后执行偏振系统全套校准；高 PER 样品复测噪声达标。

案例 4

故障现象：仪器自检通过，但测量 PER 数值持续异常偏大；更换多个保偏器件测试结果无规律；听不到 PEM 正常轻微振动声。
故障分析：PEM 弹光调制晶体高压驱动电路故障，调制器不起振，无交变偏振信号输出，解调算法失效。
维修方案：检修 PEM 高频驱动板、高压输出回路；修复驱动使能电路；上电确认晶体正常起振；使用标准保偏光纤样品标定，PER 指标恢复。

案例 5

故障现象：同一保偏器件多次测量 PER 差值波动＞1.5dB；冷机开机尚可，工作半小时漂移持续加大。
故障分析：PEM 晶体温控不良；光学底座无有效恒温，温度变化导致调制相位缓慢偏移；内部散热风道堵塞。
维修方案：清理机箱内部灰尘；检查 PEM 周边测温传感器；优化散热；执行长时间预热 + 多点偏振校准；连续 1 小时复测重复性满足规格。
