产品详情

维修  /光通信仪器/光通信基础仪器/皮安表

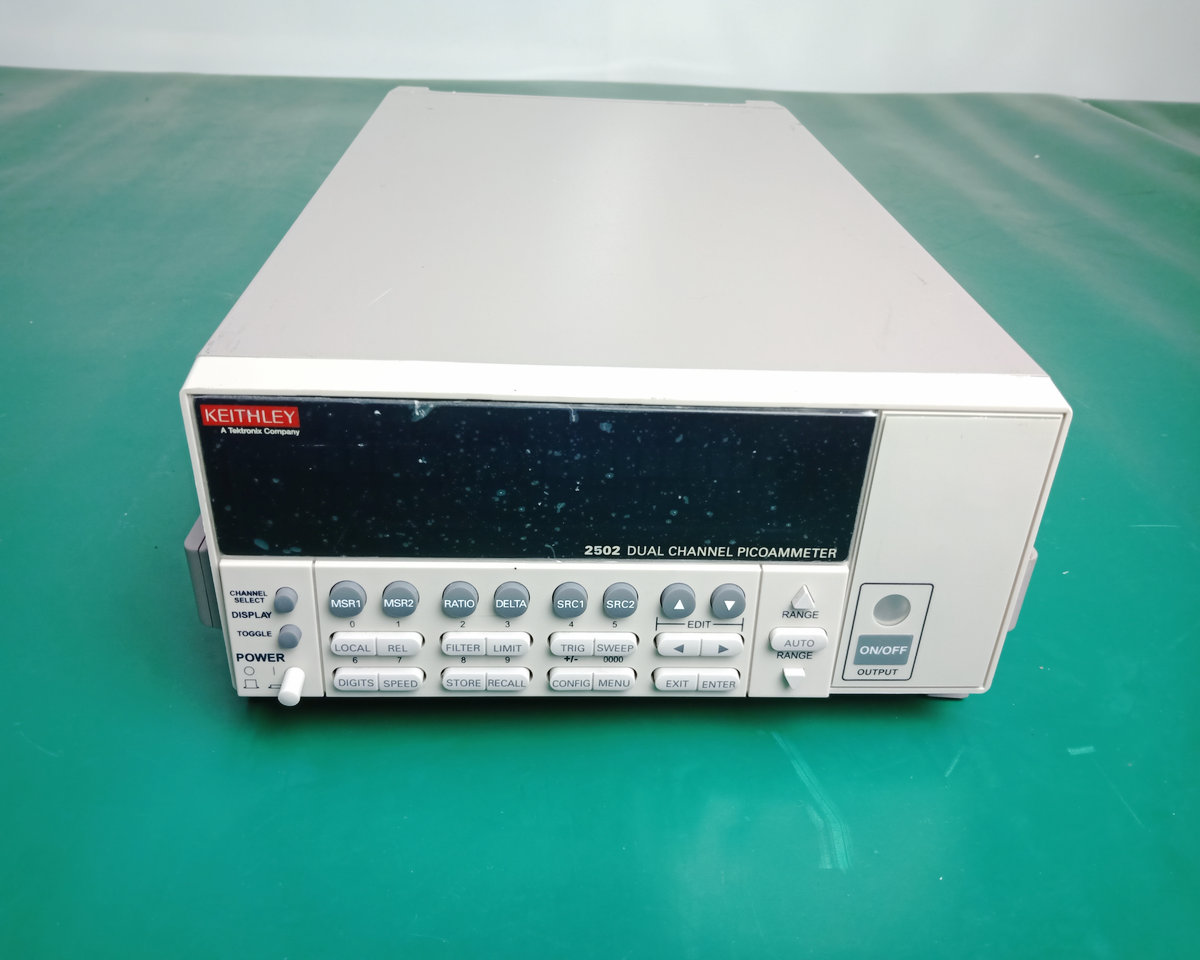

维修吉时利 2502 双通道皮安表

浏览次数：44

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-22
联系电话：0755-86016691

常见故障

一、电源与开机故障

  1. 通电无任何反应，电源保险熔断，整机不启动
  2. 开机自检 Self-Test Failed，报错退出
  3. 上电瞬间启动随即保护关机、反复重启
  4. 运行一段时间随机死机、屏幕冻结
  5. 机内电源板电容老化，各路电压纹波超标
  6. 插入负载后整机过流保护

二、输入通道硬件故障（最高发）

  1. CH1 通道损坏，CH2 正常；单通道完全无测量响应
  2. 输入端过载 / 静电冲击，前端 TIA、保护器件烧毁
  3. 输入 BNC 插座虚焊，轻微晃动线缆读数剧烈跳变
  4. 通道量程切换继电器不吸合、触点氧化粘连
  5. 通道之间串扰严重，一个通道负载变化影响另一通道读数
  6. 输入端漏电，空载基线持续偏移

三、电流测量性能故障

  1. 输入端短接，零点漂移巨大，底噪远超指标
  2. 皮安 / 纳安小量程读数持续剧烈跳变、重复性差
  3. 有输入电流，但读数偏小，增益明显失准
  4. 自动量程切换失效，卡死在单一量程
  5. 高低量程线性度变差，误差超标
  6. Auto-Zero 自动归零功能报错或归零无效

四、反向偏置电压源故障

  1. Bias 电压无法开启，设定电压输出为 0V
  2. 偏置电压输出不稳，带载压降严重
  3. 偏置电压失控，无法达到设定值
  4. 开启偏置后通道噪声急剧增大
  5. 偏置输出保护触发，一接负载电压自动关断

五、显示与人机交互故障

  1. 屏幕黑屏、背光失效，强光下隐约可见字符
  2. 显示屏缺段、乱码、闪烁
  3. 面板按键失灵、CH 通道切换按键无响应
  4. 按键粘连，菜单自动乱跳

更多>>

维修案例

案例 1

故障现象：通电整机无反应，更换电源线无效；拆开发现进线慢熔保险丝熔断。
故障分析：电源板初级滤波电容老化漏电，上电浪涌冲击造成短路。
维修方案：更换同规格延时保险；全面更换电源板老化电解电容；空载、带载测试 ±15V、±5V 各组供电稳定；整机老化 2 小时不再保护。

案例 2

故障现象：CH1 通道接入光电二极管，有光输入但读数始终接近 0；CH2 通道工作正常；外部接线确认无误。
故障分析：CH1 输入端静电冲击，跨阻放大器 TIA 烧毁，量程切换继电器线圈损坏。
维修方案：防静电操作更换通道前端 TIA 芯片与故障继电器；清理 PCB 表面漏电；充分预热执行通道自校准；小电流信号复测灵敏度、噪声恢复指标。

案例 3

故障现象：通道短接状态下零点持续漂移，纳安量程底噪巨大；屏蔽、线缆全部更换无改善。
故障分析：模拟板输入回路绝缘受潮；输入保护二极管漏电；基准源温度漂移增大。
维修方案：烘箱低温驱潮处理电路板；更换漏电保护器件；检查精密基准；执行多点零点校准；长时间观测基线稳定。

案例 4

故障现象：电流测量正常，但反向偏置 Bias 电压无法输出，设置电压后输出始终 0V。
故障分析：偏置电压驱动回路功率器件损坏；偏置使能控制电路故障，硬件保护持续触发。
维修方案：检修偏置升压 / 驱动电路；清除保护锁存；空载与带载测试偏置电压输出连续可调；接入 PD 负载长时间稳定工作。

案例 5

故障现象：自动量程切换卡顿，从小量程切大量程读数突变；固定量程测量勉强稳定。
故障分析：内部量程切换继电器触点氧化，接触电阻不稳定。
维修方案：更换老化信号继电器；检查继电器驱动控制信号；全量程循环切换测试，读数无台阶跳变。
