产品型号：安捷伦 81682A

促销价电议

产品型号：安捷伦 DSO-X93204A

促销价电议

产品详情

维修 /光通信仪器/光源/可调光源

< >

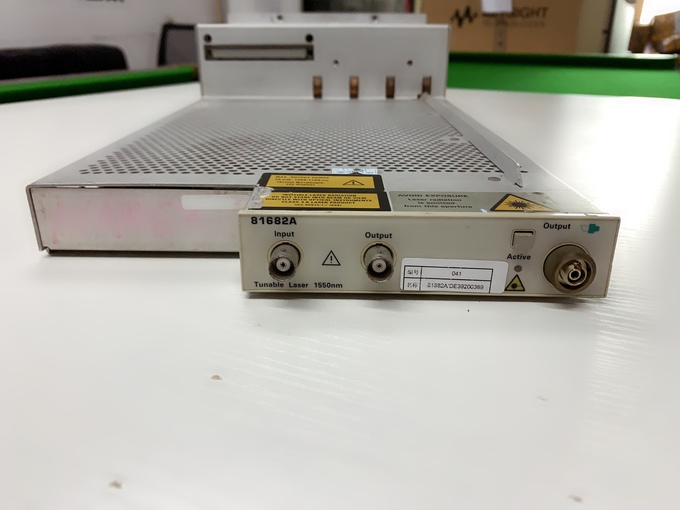

维修安捷伦 81682A 可调激光源

浏览次数：29

技术成熟，品质保证，速度快捷

产品参数

选件	维修地	维修周期	是否计量	保修时间
072	深圳市	--	否	不保修

价格：

邮件咨询

加入收藏

加入购物车

更新日期：2026-07-22

联系电话：0755-86016691

常见故障

1. 主机识别 / 通信初始化故障

插入 81682A 模块，主机无法识别，显示 No Module
开机自检：AttInitialize 衰减器初始化报错
自检提示 Cal Data CRC Wrong，校准数据校验错误
GPIB 程控模块指令超时、无法设置波长 / 功率
模块频繁掉线，主机不定时丢失模块

2. 温控 TEC 制冷系统故障（高发）

自检报错：Main Peltier Temp Selftest Failed（代码 13010）
Main Peltier Curr Selftest Failed（TEC 电流超限保护）
激光器温度无法锁定，持续偏离设定值
频繁触发过热保护，激光自动关断
TEC 驱动异常，温度振荡，波长持续漂移

3. 光输出功率故障

Laser ON 开启，完全无光输出
输出功率严重偏低，全波段功率下降 3~10dB
同一波长功率持续抖动、噪声大
部分波长区间不出光、跳功率
最大输出功率达不到指标（标称 8dBm）

4. 波长调谐与模式故障

波长扫描卡顿、无法连续扫谱
波长精度超标，波长计测量偏差＞0.01nm
扫谱出现模式跳变（Mode Hop），无跳模区间缩小
λ Zeroing 波长归零操作失败
设置波长与实际输出波长严重偏移

5. 内置光衰减器故障

衰减器电机初始化失败、找不到原点
衰减档位调节失效，衰减值无法变化
衰减器卡死，固定某一档无法调整
衰减精度超差，功率调节线性度变差

更多>>

维修案例

案例 1

故障现象：模块插入 8164A 主机，自检提示 Cal Data CRC Wrong，主机识别模块但无法开启激光，多数功能锁定。

故障分析：模块板载非易失存储芯片内原厂校准常数损坏；常见原因异常断电、静电冲击。

维修方案：导入同型号有效校准数据包；重新执行波长归零、功率响应校准；全波段扫谱验证波长与功率指标恢复正常。

案例 2

故障现象：自检报错 13010 Main Peltier Temp Failed，Laser ON 瞬间关断，无法维持出光。

故障分析：激光芯片 TEC 制冷片驱动电路异常，热敏传感器阻值漂移，温控环路无法锁温。

维修方案：检测 NTC 温度传感器，更换失效传感器；检修 TEC 驱动运放；充分预热后重新锁温测试，激光可持续稳定开启。

案例 3

故障现象：激光能够开启，但整体输出功率偏低 6~8dB，全波段功率一致性差，无固定波长无光。

故障分析：模块输出尾纤 FC/APC 端面重度污染；长期未做端面清洁，外加内部耦合窗口轻微积灰。

维修方案：标准光纤端面清洁；洁净环境检查内部光学窗口；清洁后功率回升；全波段功率平坦度复测达标。

案例 4

故障现象：衰减器初始化报错 AttInitialize ()，调节衰减值无变化，功率恒定不变。

故障分析：内置机械式光衰减器步进电机卡死；电机驱动 DSP 通信异常。

维修方案：拆解衰减器单元清理导轨异物；重新寻原点；执行衰减器工厂校准，档位调节恢复线性。

案例 5

故障现象：波长归零 λ Zeroing 运行失败，扫谱过程频繁出现模式跳变，无跳模范围大幅缩小，波长重复性差。

故障分析：内部光栅调谐机构受运输震动移位；TEC 温度稳定裕度不足。

维修方案：恒温环境预热 30min；重新校准光栅原点；微调温控参数；全波段扫描验证实现无跳模调谐。

案例 6

故障现象：Laser ON 之后间歇性无光，时好时坏；震动模块故障更容易复现。

故障分析：激光二极管驱动排线虚焊，内部耦合光纤轻微脱胶；长期搬运震动导致接触不良。

维修方案：排查所有内部接插件重新加固；补焊驱动电路虚焊点位；连续 4 小时老化测试，间歇性失光现象消除。
