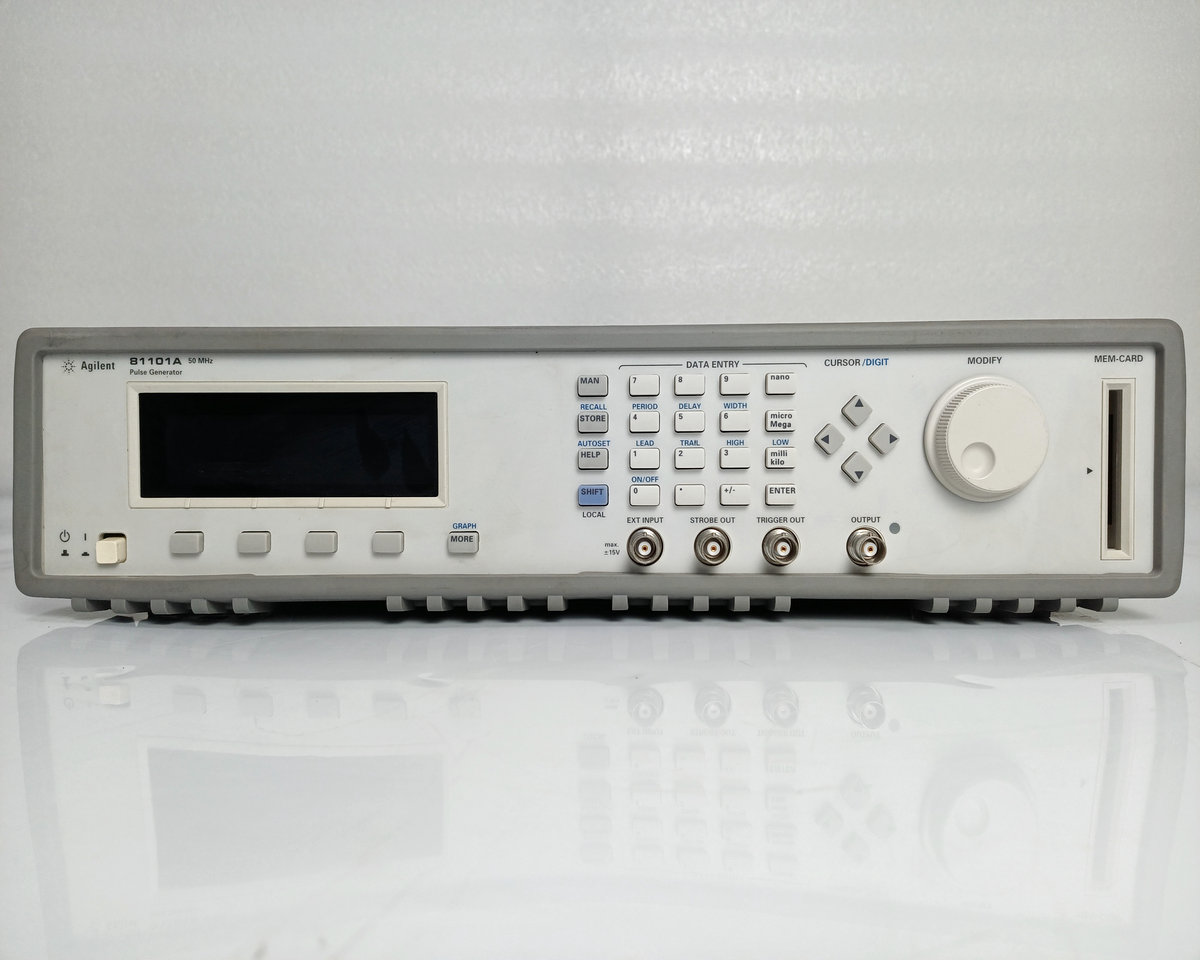

案例 1：通道输出杂波大、幅度不准，自检报电平错误
故障现象
CH1 通道输出波形布满杂波，实际幅度比设定值低 30%，开机自检提示 Low Lev error、High Lev error，CH2 通道完全正常。
检测过程
-
更换测试线缆、更换负载电阻，故障不变，排除外部配件问题；
-
执行仪器内置自校准，校准中途报错中断；
-
拆机检测 CH1 输出模拟单元，发现输出级耦合电容鼓包漏电，偏移放大运放输出漂移超标。
维修方案
更换同规格高频滤波电容、双通道匹配运算放大器；重新执行整机时序与电平自校准，存储校准参数；装机复测幅度、边沿、高低电平全部达标，杂波完全消除。
案例 2：整机开机黑屏，按键无任何响应
故障现象
接通电源线，仪器无开机声响，屏幕完全不亮，所有指示灯不工作。
检测过程
-
万用表测交流输入，电压正常；拆开机壳检查输入保险丝熔断；
-
更换保险后通电立刻再次熔断，判定内部电源存在短路；
-
检测开关电源次级输出轨，输出功率放大模块存在对地短路。
维修方案
更换损坏的输出功率驱动芯片、更换全新输入保险；空载单独测试电源板各组输出电压，确认无短路后装机；整机预热 30 分钟，自检全部 Pass，通道输出正常。
案例 3：外部触发无信号，同步输出 Trigger Out 无波形
故障现象
本地脉冲输出正常，接入外部触发源无法同步触发，背板 Trigger Out 无输出波形。
检测过程
-
更换触发 BNC 线缆、调整触发阈值，故障不变；
-
示波器测量触发输入内部比较器，无电平翻转信号；
-
定位触发逻辑小板，发现比较器芯片静电击穿。
维修方案
更换高速电压比较器；重新校准触发电平阈值；测试连续触发、突发触发、PLL 同步模式，多机级联同步时序误差符合出厂指标。
