产品型号：安捷伦 8163A+81635A

促销价电议

产品型号：安捷伦 DSO-X93204A

促销价电议

产品详情

维修 /通用仪器/其它仪器仪表/其它仪器仪表

< >

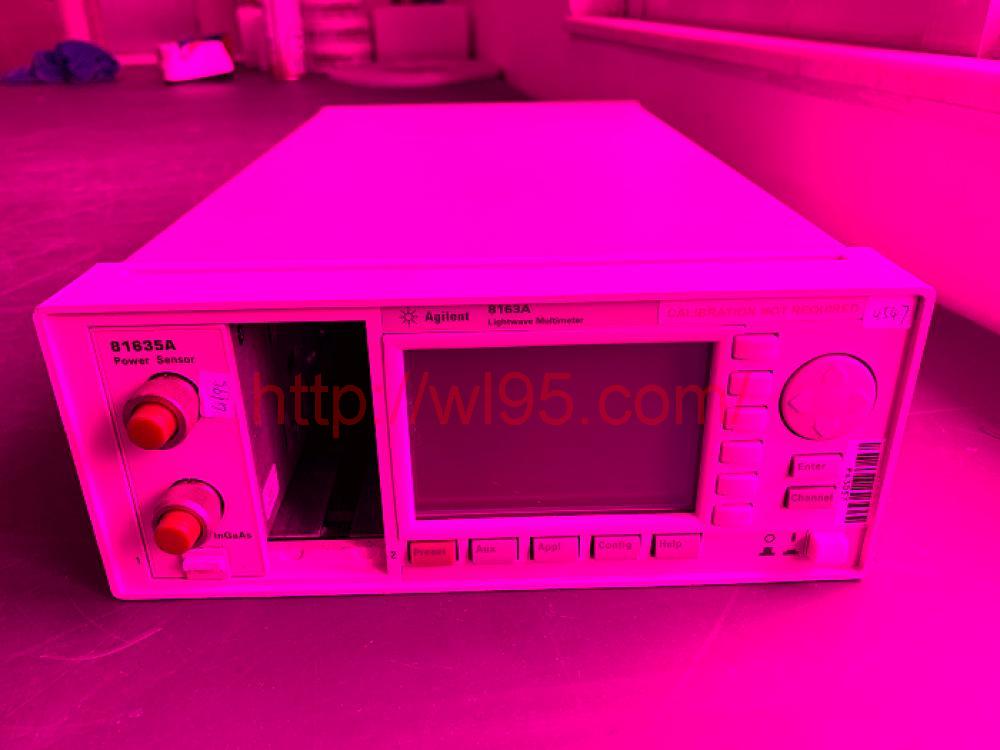

维修安捷伦 8163A+81635A 模块化双通道高精度光功率测试组合

浏览次数：3

技术成熟，品质保证，速度快捷

产品参数

选件	维修地	维修周期	是否计量	保修时间
	深圳市	--	否	不保修

价格：

邮件咨询

加入收藏

加入购物车

更新日期：2026-07-21

联系电话：0755-86016691

常见故障

1. 电源开机类故障

1）整机完全不开机，插电无风扇、无指示灯

诱因：交流输入保险熔断、电源板初级整流桥损坏、主滤波电容鼓包漏液、主板短路拉低供电。

2）开机几秒自动掉电、反复重启

诱因：背板插槽短路、电源次级电容容量衰减、散热风扇停转触发过热保护、模块负载短路。

3）风扇异响、满载多块 81635A 快速过热停机

诱因：风道积尘堵塞、风扇轴承老化、导热硅脂干涸、主板温度检测 NTC 漂移。

2. 模块识别 & 自检故障（搭配 81635A 高发）

1）自检报错Slot X No Module，插入 81635A 无法识别

诱因：背板插槽金手指氧化、弹片变形、模块排线松脱、主机固件版本过低不兼容 81635A、总线 FPGA 通信芯片异常。

2）识别 81635A 但读取校准数据失败、双通道测量无读数

诱因：背板 3.3V/5V 供电压降过大、插槽底座虚焊、整机校准 Flash 存储芯片损坏报Cal CRC Error。

3）单槽位识别异常，其余插槽 81635A 工作正常

诱因：对应插槽弹片氧化、底座焊点脱焊、单路供电保险电阻熔断。

3. 显示与操作故障

1）液晶屏黑屏、背光不亮、花屏缺段、局部漏液

诱因：背光驱动板损坏、屏幕排线断裂、液晶面板老化（停产备件稀缺）。

2）按键串键、无响应、编码旋钮调节失灵

诱因：按键薄膜面板老化、旋钮触点氧化、按键板排线卡扣松脱。

4. 通信、测量联动故障

1）本地面板可读取 81635A 功率，GPIB 程控读取超时、数据跳变

诱因：GPIB 接口芯片损坏、通信地址冲突、串口驱动电路纹波过大干扰采集。

2）双通道读数跳变、基线漂移严重，更换正常 81635A 故障不变

诱因：主机 AD 采集电路基准电压漂移、主板滤波电容失效。

5. 间歇性软故障

晃动机箱、插拔 81635A 后随机丢模块、读数归零

诱因：背板排线虚焊、电源电容 ESR 升高带载不稳、插槽接触弹片疲劳。

更多>>

维修案例

案例 1：插电风扇转动，屏幕黑屏，所有插槽不识别 81635A

故障现象：通电风扇运转，无屏幕背光；任意槽插入完好 81635A，自检全部提示无模块，无法进入测量界面。

排查：

测量背板模块供电 5V 仅 1.7V，输出严重压降；
拆解电源板，2 颗 2200μF 低 ESR 电解电容鼓包漏液；

维修：更换同规格耐温低 ESR 电容，酒精擦拭背板金手指，升级主机固件至 V4.50 兼容 81635A；

验证：开机屏幕正常点亮，4 个插槽均可稳定识别双通道功率模块，双通道读数稳定无跳变。

案例 2：2 号槽 81635A 自检报 CRC 校验失败，1/3/4 槽正常

故障现象：完好 81635A 插 2 号槽报错，无法采集光功率；换至 1 槽双通道测量完全正常。

排查：断电拆开背板，2 号插槽金属弹片氧化发黑、轻微外翻，总线接触电阻＞220Ω；插槽底座多处虚焊。

维修：无尘棉签 + 无水乙醇清洁金手指，微调弹片恢复弹力，补焊插槽底座焊点，整机运行完整模块自检；

验证：2 号槽 81635A 识别正常，双通道线性度、噪声指标恢复出厂标准。

案例 3：同时插入 2 块 81635A 连续测试 1 小时过热停机

故障现象：单模块空载可长时间运行，双通道满载持续采集 40 分钟弹出Over Temp自动关机，冷却后重启恢复。

排查：机箱风道、散热片堆积光纤粉尘，风扇转速偏低，主板温度热敏电阻阻值漂移。

维修：压缩空气吹扫整机风道，更换全新散热风扇，重新涂抹导热硅脂，替换漂移 NTC 电阻；

验证：双 81635A 满载连续 8 小时双通道采集，温度稳定无过热保护，读数无温漂。

案例 4：本地面板双通道读数正常，GPIB 程控读取数据大幅跳变、超时

故障现象：手动查看 81635A 双通道功率稳定，电脑程控采集数值随机漂移、频繁通信报错。

排查：GPIB 接口 LAN 芯片周边滤波电容短路，总线电平噪声超标；

维修：更换通信芯片及周边电容，重置仪器 GPIB 地址，屏蔽机箱接地降噪；

验证：程控软件稳定读取双通道实时功率，每秒 10 次采集无丢包、无跳变。
