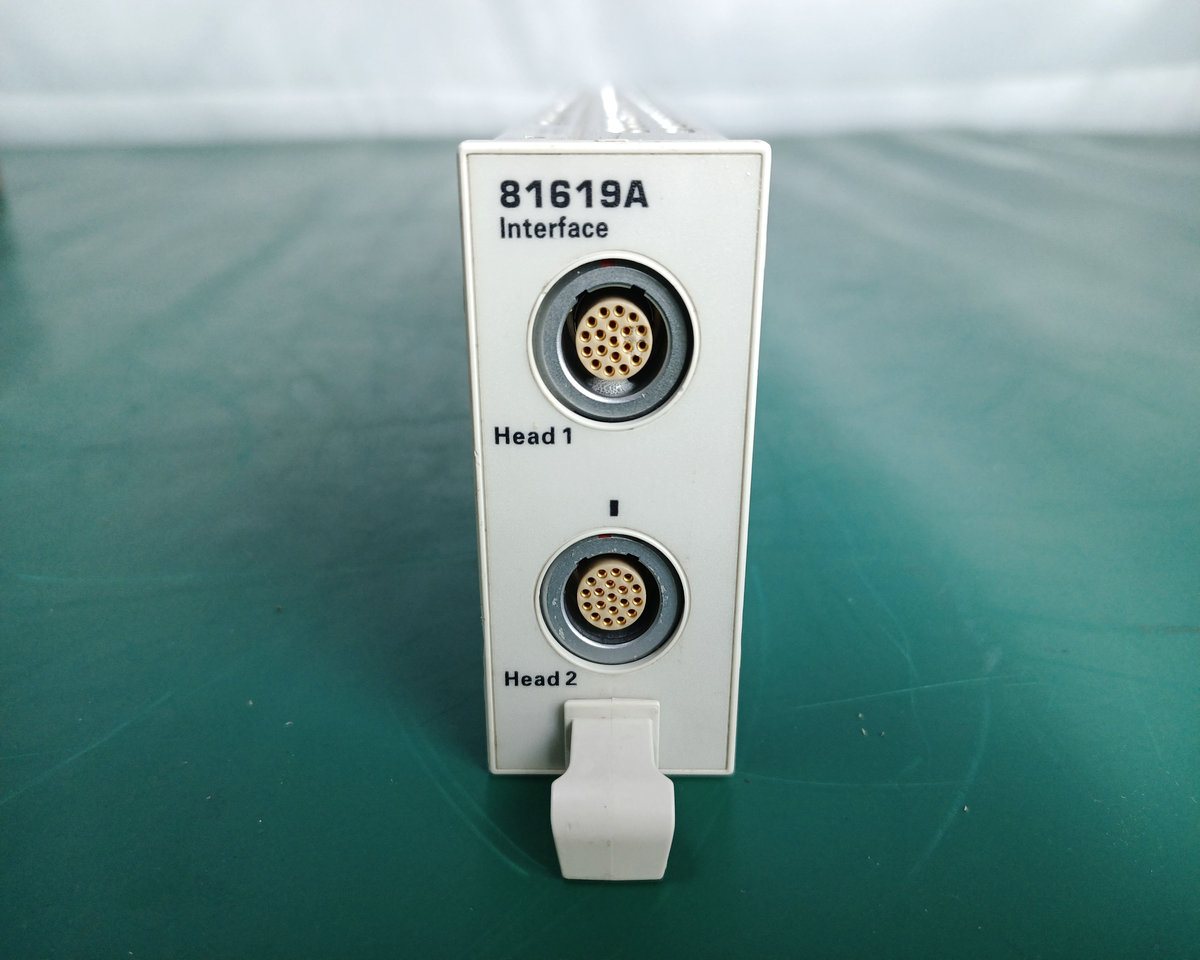

案例 1：8164B 主机完全识别不到 81619A，提示 No Module Detected
故障现象
模块完全锁紧推入插槽，主机无光功率双通道菜单；更换插槽、完好主机测试，故障锁定模块本身。
排查定位
-
背板连接器针脚氧化发黑，部分弹片塌陷接触不良；ID 识别 5V 滤波电解漏液，总线实测 4.0V（标准 5V）；
-
EEPROM 维持电容失效，模块 ID CRC 校验错误，主机拒绝加载模块。
维修处理
-
无尘无水酒精彻底清洗背板全部针脚，校正塌陷弹片；更换数字板全部漏液低 ESR 贴片电解；更换 EEPROM 周边备份电容；
-
联机重写原厂模块 ID 与基础校准镜像，升级主机兼容固件；
-
插入主机瞬间识别双通道，初始化自检全部 PASS，量程、波长切换功能正常。
案例 2：CH1 通道完全无功率读数，CH2 测量一切正常
故障现象
完好 81624B 探头分别接入双通道，CH2 读数正常，CH1 恒为 0；互换探头故障跟随 CH1 接口，排除探头损坏。
排查定位
-
CH1 探头输入插座内部金属弹片磨损塌陷，探头供电回路贴片保险熔断；
-
CH1 量程切换继电器线圈断路、常开触点无法闭合；CH1 I-V 转换运放供电回路电解漏液，运放无工作电压。
维修处理
-
更换 CH1 损坏输入插座弹片、熔断贴片保险；更换失效量程继电器；更换 CH1 放大板全部漏液电解；
-
整机执行双通道零点、增益、多量程线性校准；
-
标准 - 10dBm 光源复测，CH1/CH2 读数差值≤0.015dB，线性符合原厂指标。
案例 3：全量程读数统一偏低约 8dB，高低量程误差同步偏大
故障现象
0~-70dBm 所有档位测量值均偏低 8dB，清洁探头接口无改善；更换多支完好探头故障不变。
排查定位
-
双通道共用 I-V 放大主运放老化，增益温漂超标；多档量程分压精密电阻批量漂移；
-
EEPROM 内部全波段波长补偿校准数据损坏丢失，主机无法自动补偿光路损耗。
维修处理
-
更换老化低温漂放大运放、全部漂移分压精密电阻；清洗放大板腐蚀 PCB 线路；
-
联机重写原厂波长、线性校准数据表，使用标准光功率源做多波长多点校准；
-
1310/1490/1550nm 复测，全量程功率误差≤±0.015dB，计量合格。
案例 4：读数持续大幅跳变，空载基线噪声极大，零点快速漂移
故障现象
稳定连续光源输入，数值每秒波动 ±0.3dB；空载基线布满毛刺，零点校准后半小时偏移超限，计量不通过。
排查定位
-
双通道模拟放大板贴片电解全部漏液，供电纹波干扰微弱光电流；
-
模块温度补偿 NTC 热敏电阻老化，暗电流零点补偿失效；公共接地焊盘虚焊引入电磁干扰杂波。
维修处理
-
更换放大板所有漏液电解，补焊全部虚焊接地焊点；更换老化温控热敏电阻；
-
执行长时间恒温双通道零点补偿校准；
-
连续 2 小时稳定性测试，功率波动≤0.008dB，基线无明显漂移。
