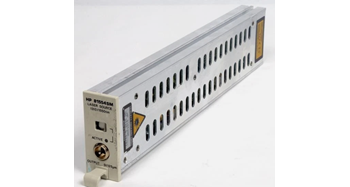

案例 1：8164B 主机完全识别不到 81554SM，提示 No Module Detected
故障现象
模块完全锁紧推入插槽，主机无激光通道；更换插槽、完好主机测试，故障锁定模块本身。
排查定位
-
背板连接器针脚氧化发黑，部分弹片塌陷接触不良；ID 识别 5V 滤波电解漏液，总线实测 4.0V（标准 5V）；
-
EEPROM 维持电容失效，模块 ID CRC 校验错误，主机拒绝加载模块。
维修处理
-
无尘酒精清洗背板全部针脚，校正塌陷弹片；更换数字板全部漏液低 ESR 贴片电解；更换 EEPROM 周边备份电容；
-
联机重写原厂模块 ID 与基础校准镜像；升级主机兼容固件；
-
插入主机瞬间识别激光通道，初始化自检全部 PASS，波长、功率切换正常。
安全提示
严禁热插拔模块，静电极易击穿 FP 激光芯片与 ID 通讯元件。
案例 2：双波长完全无光输出，ACTIVE 指示灯常灭，无过热告警
故障现象
清洁 FC 输出法兰、更换光纤与光功率计，1310/1550nm 读数始终 0；主机识别模块正常，无报错弹窗。
排查定位
-
拆解光路腔体，两路 FP 激光芯片均被静电击穿开路；LD 驱动板主限流电阻烧毁，无驱动电流供给激光器；
-
TEC 驱动轻微漏电，芯片恒温偏移无法起振；输出内部光闸异物卡滞常闭。
维修处理
-
更换同规格双波长 FP LD 芯片、烧毁限流电阻；清理光闸异物，重新校正光路同轴耦合；更换 TEC 驱动板漏液电解；
-
整机执行 TEC 温控、两路 LD 功率、波长全套校准；
-
两路输出功率均＞-0.8dBm，波长偏差≤±10nm，符合原厂指标。
案例 3：冷机正常输出，运行 15 分钟自动关断激光，报 Over Temp 过热
故障现象
开机前 15 分钟功率稳定，随后 ACTIVE 灯熄灭、激光关断；清理模块散热翅片灰尘无改善。
排查定位
TEC 制冷片内阻大幅升高，高温下制冷能力不足；TEC 功率 MOS 管老化发热；温控回路滤波电解漏液，NTC 温度采样信号漂移，主板误判超温。
维修处理
-
更换全新 TEC 制冷片、老化 TEC 功率管；更换温控板全部漏液电解；深度清理内部散热风道；
-
执行 TEC 闭环温控补偿校准；
-
连续 4 小时满载双波长循环切换，无过热保护关断，芯片温度稳定。
案例 4：输出功率整体偏低 12dB，两路波长功率同步衰减
故障现象
设置满功率输出，实测仅 - 13dBm，清洁 FC 法兰无改善；光谱带宽明显加宽。
排查定位
FP 激光器长期高功率老化，量子效率大幅下降；光路准直透镜受潮发霉，镀膜透光率衰减；功率校准数据丢失，主机无法自动增益补偿。
维修处理
-
更换双路全新 FP LD 芯片；光学清洗液清洁光路透镜，烘干密封防潮；
-
重写 EEPROM 原厂波长、功率校准数据表；使用标准光功率源做多波长多点线性校准；
-
两路输出恢复 - 0.9dBm 额定功率，波长、SMSR 指标达标。
案例 5：输出功率持续大幅抖动，基线噪声大，零点半小时漂移
故障现象
稳定监测下功率每秒波动 ±0.4dB，长时间测试基线缓慢偏移，计量不合格。
排查定位
TEC 温控板、LD 驱动板贴片电解批量漏液，供电纹波干扰 LD 驱动电流与温控回路；内置功率监测 PD 老化，闭环反馈不稳定；温控 NTC 热敏电阻漂移，暗电流补偿失效。
维修处理
-
更换驱动、温控板全部漏液电解，酒精清洗腐蚀 PCB 线路；更换老化监测 PD 与热敏电阻；重新做恒温闭环补偿；
-
连续 2 小时稳定性测试，功率波动＜0.05dB，基线无明显漂移。
案例 6：每次拔插模块，波长、功率校准全部清空，每次开机需重新校准
故障现象
完成双波长、多点功率校准保存后，拔出模块再插回主机，波长偏差＞0.06nm、功率误差＞1dB，开机提示 Cal Data CRC Error。
排查定位
存储校准表的 EEPROM 周边备份滤波电解漏液，模块脱离背板后无维持电压，校正数据全部清空、校验码损坏。
维修处理
-
更换 EEPROM 旁漏液贴片电解；
-
完整执行 TEC 温控、两路 LD 波长、全量程功率线性校准并写入存储；
-
反复拔插 5 次复测，校准参数永久保存无丢失。
