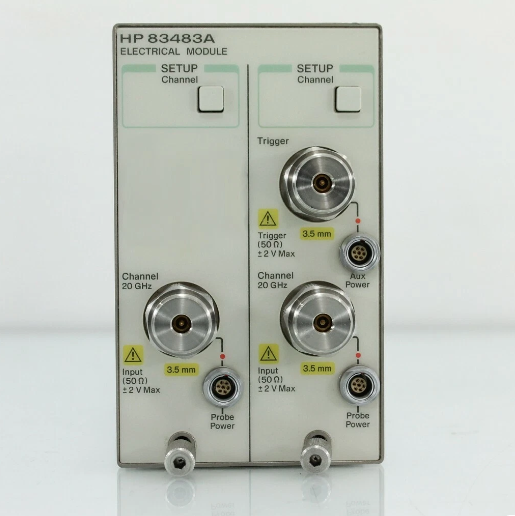

案例 1：86100C/83480A 主机完全识别不到 83483A，提示 Module Not Detected
故障现象
模块完全推入背板锁紧，开机无双通道电通道菜单；更换插槽、完好主机故障不变，排除主机背板硬件损坏。
排查定位
-
模块背板多针连接器氧化发黑、个别弹片塌陷；主控板 5V 识别总线滤波电解漏液，总线电压仅 4.0V（标准 5V）；
-
模块 ID 识别分压精密电阻老化，主机无法读取 83483A 型号编码；旧版主机固件不兼容该模块。
维修处理
-
无尘酒精棉签清洁背板全部针脚；更换主控板全部漏液低 ESR 贴片电解；
-
更换变质 ID 分压电阻，升级主机系统固件至兼容版本，联机重刷模块原厂固件；
-
插入主机瞬间识别双通道，整机自检无通讯报错，带宽、零点全套校准完整通过。
防护提示
拆装模块必须整机断电，禁止热插拔，静电极易击穿前端采样二极管与总线芯片。
案例 2：CH1 通道完全无波形，CH2 通道测量一切正常
故障现象
标准 10GHz 射频信号分别接入两路，CH2 波形完整，CH1 只有平直基线；互换射频线缆故障跟随 CH1 端口，排除外部线缆问题。
排查定位
-
CH1 3.5mm 输入内针磕碰塌陷、内部微带线断裂；端口 TVS 保护二极管因误测高压击穿短路；
-
CH1 前端高速采样二极管永久性烧毁，配套限流电阻开路。
维修处理
-
校正 / 更换损坏 3.5mm 射频接头；拆除击穿 TVS 保护管，更换同规格高速采样二极管与限流电阻；
-
整机执行 CH1 零点、增益、20GHz 带宽完整自校准；
-
双通道同步接入标准射频源，波形幅值、上升沿、噪声指标均符合出厂标称。
案例 3：开机自检 Electrical Bandwidth Cal Fail，20GHz 高频信号大幅衰减
故障现象
低频 10GHz 以内波形幅度正常，15/20GHz 射频信号幅值衰减 6dB 以上，上升沿变缓，带宽校准中途报错终止，12.4G 档位测量正常。
排查定位
-
双通道共用输入匹配网络 50Ω 精密电阻老化阻值漂移；射频微带隔直贴片电容容量衰减；
-
3.5mm 射频接头内部内针轻微变形，高频接触阻抗不连续，幅频响应畸变。
维修处理
-
更换射频通道匹配电阻、隔直补偿电容；校正射频内针，清洁接头金属接触面；
-
使用 20GHz 标准校准源执行全频带通道均衡校准；
-
复测 20GHz 正弦信号，带宽、平坦度达标，带宽校准报错彻底消除。
案例 4：触发通道无响应，无法同步眼图波形
故障现象
外部时钟信号接入 Trigger 输入，主机无法识别触发信号，波形自由滚动，双通道测量波形正常。
排查定位
触发输入端口限流保护电阻开路；触发前置放大运放供电回路电解漏液，运放无工作电压。
维修处理
-
更换开路保护电阻、触发板漏液贴片电解；补焊虚焊触发微带线路；
-
接入标准触发时钟，稳定同步眼图，触发抖动指标恢复标准。
案例 5：插入模块后 83480A 主机开机几秒自动掉电过流保护
故障现象
主机空载开机正常，插入 83483A 运行 10 秒整机断电重启；断开模块主机长时间运行无保护。
排查定位
CH2 端口 TVS 保护二极管漏电短路，模块上电瞬间拉低背板 12V 供电，触发主机电源过流保护；模块主控供电滤波电容容量衰减，带载压降超标。
维修处理
-
拆除 CH2 击穿漏电 TVS 二极管，更换模块主控、模拟采样板全部老化电解；
-
空载复测模块输入供电 5V/12V 电压稳定无跌落；
-
装入主机连续 4 小时双通道 20GHz 循环测试，无重启、无过流保护。
案例 6：每次拔插模块，双通道增益、零点校准参数全部丢失
故障现象
完成双通道多点增益、零点校准并保存，将模块拔出背板再插入主机，测量幅值偏差超 0.7dB，每次开机提示 Cal Data Lost。
排查定位
板载存储校准参数的 EEPROM 芯片周边备份供电贴片电解漏液，模块脱离背板后无维持电压，校正数据全部清空。
维修处理
-
更换 EEPROM 周边漏液滤波电解；
-
整机双通道完整多点校准并写入存储；
-
反复拔插模块 5 次复测，增益、零点校准参数永久保存无丢失。
