案例 1：整机无法开机，仅适配器充电灯微弱闪烁
故障现象
原装电源适配器插入 DC 口，充电指示灯微弱闪烁，按开机键整机无任何响应，更换同型号适配器故障不变。
排查定位
-
拆机拆除后盖板电池，测量 DC 输入插座，供电输入电压正常；
-
断开所有测试子卡、屏幕排线，单独测量主板供电，主板 DC-DC 降压芯片输出短路；
-
发现电源板滤波电容鼓包漏液，电容击穿拉低整机供电。
维修处理
-
更换同规格高压滤波电容，清理电路板电解液腐蚀区域；
-
补焊 DC 电源输入母座（长期插拔轻微脱焊）；
-
空载上电测试主板各路电压输出正常；
-
依次装回电池、各子卡、屏幕，整机正常开机，充电、测试功能全部恢复；
预防方案
避免使用非原装劣质适配器，定期清理机身 DC 接口灰尘。
案例 2：E1 支路 SDH 测试内环回持续误码，更换线路仪表正常
故障现象

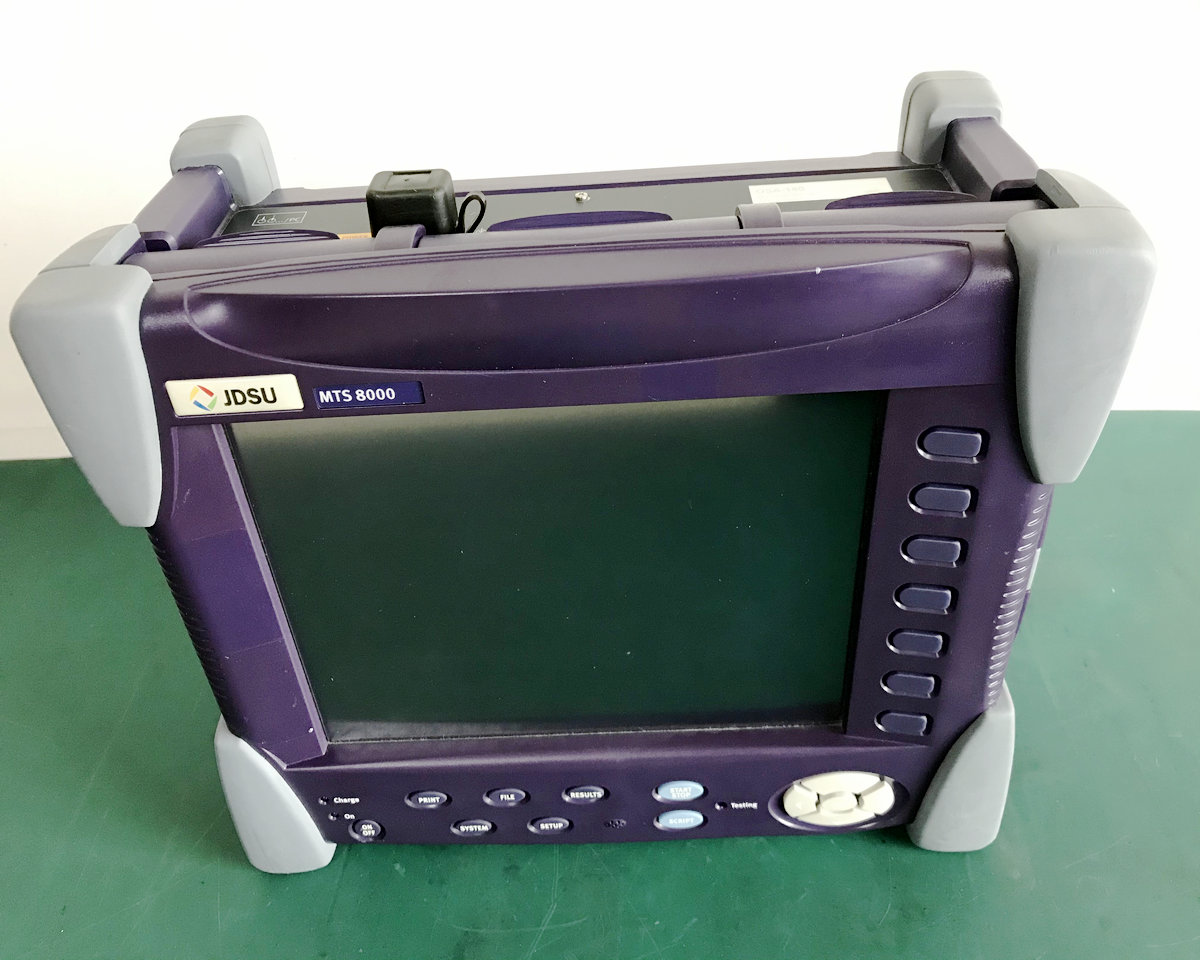

现场测试 OSN1500 设备 2M E1 业务，MTS8000 硬件内环回持续大量误码，更换台式独立误码仪测试同端口无任何误码，排除传输设备与线路故障。
排查定位
-
核对仪表测试模板：出厂默认 STM-4 映射为Bulk BERT，而 VC-12 的 2M 支路必须选用E1 BERT映射；
-
时钟源设置为 Internal 内时钟，与设备支路恢复时钟产生频偏，持续产生误码；
-
辅助检查：E1 BNC 接口内部弹片轻微氧化，接触阻抗偏大加剧误码。
维修 / 调试处理
-
重新新建测试模板，修改映射模式为 E1 BERT；
-
时钟源切换为 Recovered 恢复时钟，与线路同步；
-
酒精擦拭 BNC 接口弹片，修复接触不良；
-
重新内环回测试，BER=0，无任何误码，业务测试正常；
总结
该故障非硬件损坏，为参数配置错误，属于现场高频软故障。
案例 3：OTDR 无光发射，曲线全噪声，提示激光发射故障
故障现象
切换 OTDR 测试界面，启动自动测试后无激光输出，曲线全底噪，弹窗提示 Optical Laser Fault，清洁法兰、更换光纤跳线故障不变。
排查定位
-
重新插拔 OTDR 子卡，清洁插槽金手指，故障依旧；
-
单独给 OTDR 子卡上电检测，内部 1310/1490/1550nm 激光器驱动无输出电压；
-
定位子卡激光驱动三极管烧毁，长期野外高温导致过流损坏。
维修处理
-
更换 OTDR 子卡驱动功率三极管，复测激光器发射功率达标；
-
重新整机校准 OTDR 距离、损耗参数；
-
光纤环回测试，曲线事件点、损耗数值完全正常，故障修复；
补充
若激光器芯片完全烧毁，需更换整段 OTDR 光发射模块。
案例 4：触摸屏大面积漂移，点击菜单跳转错位，局部触控失效
故障现象
野外淋雨使用后，触摸屏点击左键跳转到右侧菜单，屏幕下半部分完全无触控响应，背光、显示画面正常。
排查定位
-
执行仪表内置触控校准程序，校准完成后漂移无改善；
-
拆机分离 LCD 与外层触控面板，发现触控面板边缘进水氧化，排线金手指腐蚀；
维修处理
-
更换全新原厂触控外屏；
-
清理屏幕排线接口腐蚀残留物；
-
重新执行 4 点触控校准，触控点位精准，整机操作恢复正常；
预防
案例 5：开机卡在 LOGO 界面反复重启，无法进入测试系统
故障现象
开机显示 JDSU LOGO，10 秒自动重启循环，无法进入操作界面，拆除所有外置子卡故障不变。
排查定位
-
判断系统固件损坏，升级过程中断电导致内置固态存储分区损坏；
-
备份存储内测试报告，重新烧录原厂完整系统固件与模块驱动；
维修处理
-
通过专用维修工装重刷整机底层固件、各测试子卡配套驱动；
-
完成后格式化内置存储，恢复出厂校准参数；
-
整机正常启动，OTDR、BERT、射频全部功能识别正常；
注意
