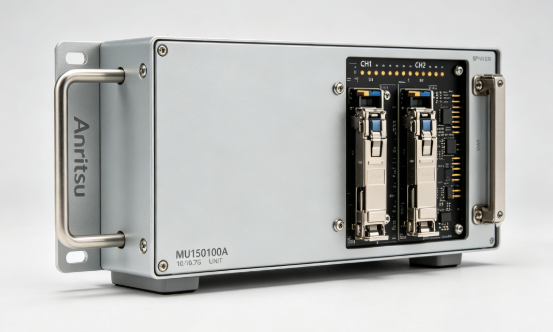

维修安立 MU150100A 通用测试模块

浏览次数：2

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-16
联系电话：0755-86016691

常见故障

一、CPCI 槽位识别与供电故障（最高发）

  1. 主机识别不到模块，Slot X 显示 Empty，模块指示灯全灭
    现象：任意槽位不识别；本机换其他主机正常，排除模块本体完好。
    诱因：
    ① 模块尾部镀金金手指积灰、氧化磨损，供电 / 时钟 / 数据总线断路；
    ② 模块两端推拉锁扣变形，无法完全贴合背板触点；
    ③ 模块内部输入保险电阻熔断，内部短路拉低背板 12V/3.3V 供电；
    ④ MP1590B CPCI 背板对应槽位供电铜箔腐蚀、断线。
  2. 模块可识别，长时间满载测试主机卡顿、瞬时重启
    现象：多模块并行跑流量、BER 测试时整机间歇性卡顿、自动切模块离线。
    诱因：模块内部电源滤波电解电容老化，负载电流波动大；模拟前端芯片漏电，整机供电负载过载。
  3. 上电半小时后模块自动消失，冷却后短暂识别
    诱因：无源无风扇散热，功率 DAC、时钟芯片高温触发过温保护，切断模块供电；机箱风道积灰堵塞散热通道。
  4. 开机报 Module Power Fault 电源故障
    诱因：模块多路输出电压偏离标称值；电源反馈采样电阻漂移；子接口板短路造成负载异常。

二、散热、机械与环境诱发故障

  1. 模块外壳高温，频繁触发过热保护，测试中断
    诱因：主机风道、模块腔体通风槽积满粉尘，无源对流散热失效；机房环境温度长期高于 40℃。
  2. CPCI 推拉锁扣金属疲劳变形，运输震动导致模块时断时续
    诱因：频繁热插拔、机柜车载运输，锁扣弹性不足，金手指悬空接触不良。
  3. 电路板受潮腐蚀，随机产生大量误码、抖动跳变
    诱因：机房高湿无除湿，PCB 铜箔氧化，模拟通道贴片电容漏电，引入额外噪声。
  4. BNC/SFP/RJ45 接口松动，信号时有时无
    诱因：长期频繁插拔，接口焊盘脱焊、内部弹片疲劳弹性失效。

三、全局参考时钟与时序同步故障

  1. 开机自检 Lock Test FAILED，10MHz Ref Out 无输出
    现象：整机提示时钟失锁，BER、时延、抖动测量数值持续单向漂移。
    诱因：模块本地 OCXO 恒温晶振老化停振；时钟缓冲放大芯片烧毁；背板 10MHz 同步分配总线接触不良。
  2. 多模块同步测试数据不同步，时延测量误差几百 ns
    诱因：多模块共用背板时钟链路氧化，同步信号衰减；模块内部 PLL 环路滤波电容漏电，锁相不稳定。
  3. 外部 10MHz Ref In 无法锁相，无法溯源机房 BITS 时钟
    诱因：参考输入 BNC 接口脱焊；时钟接收缓冲运放损坏；PLL 环路参数漂移。

四、光 / 电子接口子板通道硬件故障

（1）SFP 光口子板故障

  1. Tx 无光发射，Tx 指示灯常灭
    诱因：光口安全互锁钥匙接触不良；激光驱动芯片烧毁；SFP 激光器老化；互锁回路 TVS 保护管击穿。
  2. 接收灵敏度劣化，闭环自环大量误码
    诱因：SFP 端面灰尘、划痕；接收 PD 光电二极管增益衰减；光衰减器电路老化。
  3. Over Power 过功率告警，接入光纤立刻报错
    诱因：输入光功率超出额定上限；接收保护电路失效，光电二极管饱和。

（2）PDH/SDH 电口子板（BANTAM/BNC）

  1. 端口持续 LOS 告警，无收发信号
    诱因：接口内部针芯脱焊；线路驱动运放损坏；120Ω/75Ω 匹配电阻烧毁；ESD 防护管击穿。
  2. 误码随机爆发，短时无错、短时大量 SES 严重误码秒
    诱因：模拟通道滤波电容漏电；端口屏蔽接地不良，外部电磁干扰窜入信号链路。

（3）千兆以太网 RJ45 子板

  1. Link 灯不亮，无法协商 10/100/1000M
    诱因：PHY 芯片静电击穿；隔离脉冲变压器断路；RJ45 弹片断裂氧化。
  2. RFC2544 吞吐量偏低，满负载持续丢包
    诱因：PHY 时钟频漂；流量缓存 RAM 局部损坏；差分通道增益失衡。

更多>>

维修案例

案例 1：模块插入任意槽位主机均显示 Slot Empty，模块指示灯全灭

  1. 故障现象
    产线多台 MU150100A 混用，其中一块插入 MP1590B 所有槽位都识别为空；替换正常模块槽位识别正常，本机换到另一台主机依旧无识别。
  2. 检测步骤
    ① 外观检查模块尾部 CPCI 金手指大面积发黑氧化，多处触点磨损；
    ② 万用表测量模块输入电源回路，贴片保险电阻熔断；
    ③ 拆解母板，电源输入 TVS 静电保护管击穿，上电瞬间拉低背板供电。
  3. 维修方案
    橡皮擦打磨金手指，无水酒精清洗全部触点；更换熔断保险电阻与损坏 TVS 保护管；更换电源支路老化电解电容；校正两端金属推拉锁扣；整机槽位识别自检。
  4. 修复验证
    模块插入任意槽位均可正常识别，自检一次性 PASS；搭配千兆电子板跑 RFC2544 满速零丢包，长时间 BER 测试零误码。

案例 2：开机自检 Lock Test FAILED，时延、抖动测量漂移严重

  1. 故障描述
    每次上电弹出时钟失锁告警；10MHz Ref Out 无输出；连续 1 小时时延数值单向漂移超微秒级，保护倒换时长测量完全不准。
  2. 硬件检测
    ① 模块内置 OCXO 恒温晶振加热控电路老化，恒温腔体无法稳定控温，输出频率漂移超标；
    ② 时钟缓冲放大芯片引脚虚焊，10MHz 同步信号衰减严重。
  3. 维修方案
    更换原厂同规格 10MHz 恒温 OCXO 晶振；重新焊接时钟缓冲电路；整机全局时钟同步自校准；多模块时序补偿。
  4. 验证结果
    时钟报错消除，10MHz 基准输出稳定；长时间抖动、时延测量漂移符合出厂指标；外接机房 10MHz BITS 基准可快速稳定锁相。

案例 3：满载运行 1 小时模块自动离线，冷却后短暂恢复识别

  1. 故障场景
    7×24 小时传输板卡老化测试，满载 PDH + 以太网混合流量约 60 分钟后主机丢失模块，断电冷却半小时重新插卡可短暂识别。
  2. 检测定位
    ① 满载测温模块 DAC、时钟芯片温度 73℃，远超额定工作区间；
    ② 模块上下通风槽完全被粉尘堵塞，无源散热失效；
    ③ 电源滤波电解电容容量衰减，高温下输出电压跌落触发过温保护。
  3. 维修方案
    整机拆解，高压气枪吹扫模块腔体、通风槽全部灰尘；更换电源回路全部老化电解电容；优化主机内部风道导流；设置主机高温告警阈值。
  4. 修复验证
    满载 4 块子接口板连续 72 小时不间断 BER、RFC2544 混合测试，模块全程稳定在线；模块最高运行温度＜50℃，各项测量指标无漂移。
