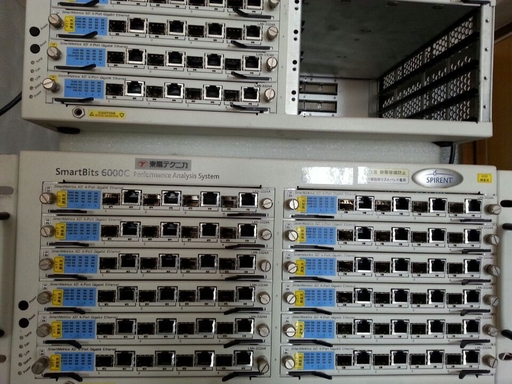

案例 1：SMB6000 机箱插入 LAN-3324A 报 Module Fault，整机无端口
故障现象：任意插槽插入模块均弹窗模块故障，无 4 通道界面；更换其他千兆模块上机正常。
故障排查：模块后侧背板金手指重度氧化发黑；内部 DC-DC 供电芯片击穿；存储硬件 ID 的 EEPROM 引脚长期震动脱焊，机箱读取不到模块身份。
维修操作：异丙醇深度擦拭背板金手指；更换击穿 DC-DC 电源芯片；热风枪补焊 EEPROM 与 DDR 缓存芯片；40℃恒温烘干模块；升级机箱配套固件。
复测：开机瞬间识别 4 路电 / 光双通道，全线速流量、三层协议、时延抖动测量全部恢复正常。
案例 2：单通道 RJ45 仅支持 100M，无法千兆协商，吞吐量不足
故障现象：CH2 电口直连千兆 PC，链路固定 100M 半双工，强制千兆后 Link 直接断开，小包吞吐量仅 450M。
故障根源：CH2 端口 PHY 自动协商匹配电阻老化变值；单通道阻抗、速率补偿 EEPROM CRC 校验错误。
维修步骤：更换 PHY 老化匹配电阻；烘干存储校准数据的 EEPROM 并重焊；执行单端口完整 Auto Cal 校准，重写千兆协商补偿参数。
复测：稳定 1000M 全双工协商，单通道 998M 全线速，长短帧速率指标统一达标。
案例 3：原厂 SFP 识别正常，第三方兼容千兆光模块完全无 Link
故障现象：Spirent 原厂 SFP 插入正常收发；市面通用千兆 SFP 插入无识别，界面提示未知光模块，链路 Down。
故障排查：模块 V1.0 出厂固件 SFP 识别协议库不全，不兼容第三方通用光模块，硬件无损坏。
维修操作：通过机箱 LAN 口刷写 LAN-3324A 完整版最新固件，补齐 SFF-8472 通用光模块识别协议。
复测：原厂、第三方千兆 SFP 均可正常识别建立光链路，长距离光模块流量测试稳定无丢包。
案例 4：四通道满速并发半小时过热告警，全部端口自动断 Link
故障现象：刚开机流量、协议、时延测量全部正常；4 通道并发多流压力测试 30 分钟弹出过热告警，端口全部下线，冷却 10 分钟临时恢复。
故障排查：模块内部小型散热片完全被粉尘堵塞；FPGA、PHY 芯片散热不良，温度检测元件漂移误判高温触发保护。
维修操作：拆解模块腔体，气枪清理全部风道、散热片粉尘；更换漂移温度传感器；更换电源板老化滤波电容降低纹波发热。
复测：72 小时 4 通道并发千兆多队列 QoS 压力测试无过热告警，链路全程稳定无切断。
案例 5：执行整机 Port Cal 校准弹窗失败，电 / 光通道测量误差超标
故障现象：自动校准先后弹出电口、光口校准失败；标准参考链路测试吞吐量、时延偏差 0.4μs，计量判定不合格。
故障根源：模块内置电 / 光参考基准信号源输出功率衰减；存储四通道温漂、增益补偿曲线的 EEPROM 受潮氧化，原厂频响曲线全部丢失。
维修操作：检修更换老化内置标准参考源；烘干模块电路板并重焊 EEPROM；全套完成 4 通道电 / 光溯源校准，写入全新补偿数据表。
复测：一键 Auto Cal 一次性通过，电 / 光双介质吞吐量、时延、丢包测量误差恢复出厂标准。
