产品详情

维修  /无线通信仪器/射频微波器部件/衰减器

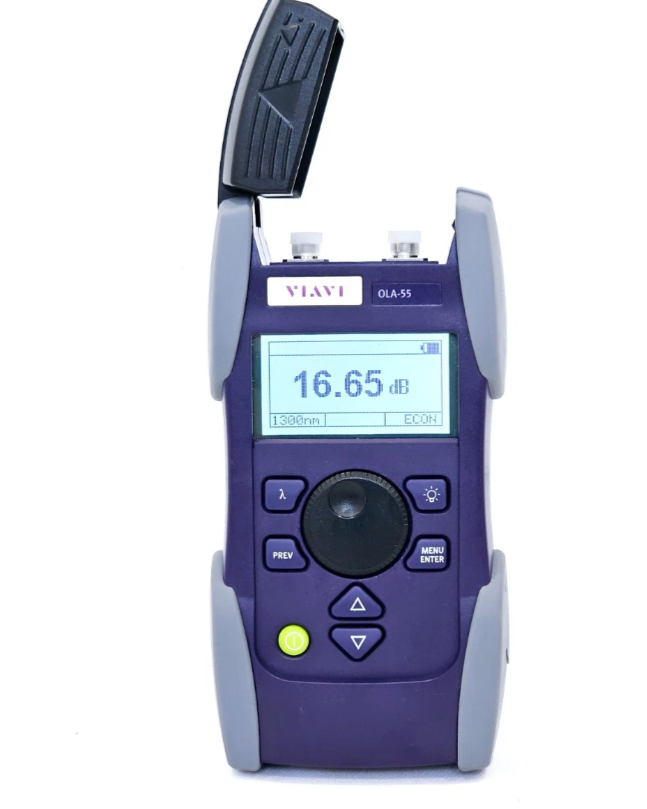

维修捷迪迅 OLA-55 手持式光衰减器

浏览次数：70

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-14
联系电话：0755-86016691

常见故障

OLA-55 1260～1650nm 单模电控液晶衰减，电池 / 外接电源双供电，带波长选择、功率监控、存储校准参数，故障分为电池供电、显示按键、光路法兰、液晶衰减核心、读数精度、校准存储、USB 通讯、环境损坏8 大类。

1. 电池 / 外接电源开机供电故障

  1. 内置锂电池快速掉电，满电开机几秒自动关机
    成因：锂电池老化内阻变大；电源板 DC-DC 稳压芯片带载能力衰减；内部光路驱动电路隐性漏电。
  2. 充电无反应，充电器指示灯不变绿
    充电接口 Micro-B 针脚氧化；充电限流保险熔断；电池保护板损坏触发锁充。
  3. 外接电源正常，电池模式无法开机
    电池电芯损坏、电池触点弹片氧化接触不良。
  4. 开机自检Power Hw Fail电源硬件报错锁定界面
    电源滤波电容老化鼓包，多路供电输出纹波超标。

2. 屏幕、按键、旋钮人机交互故障

  1. 屏幕黑屏、背光不亮，机身有电
    LCD 背光驱动电容老化；屏幕排线内部震动断丝；显示驱动 MCU 供电不稳。
  2. 数字缺段、读数随机跳变，波长显示错乱
    显示排线插座氧化；主板显存存储芯片虚焊。
  3. 功能按键局部失灵（ATT、λ、CAL 高频损坏）
    薄膜按键碳膜长期按压磨损；按键排线受潮氧化。
  4. 调节衰减旋钮数值跳变、无法精准设定 dB
    编码器内部粉尘堆积、碳膜磨损，旋钮信号线脱焊。

3. 输入 / 输出 FC 光口机械光路故障（高发）

  1. 光纤轻微晃动，衰减读数、输出功率剧烈跳变
    FC 法兰内部金属弹片疲劳松动；陶瓷插芯端面划痕、油污，光路耦合不稳定，PDL 偏大。
  2. 0dB 最小插入损耗远大于出厂指标
    内部准直透镜积灰、镀膜老化；光路耦合偏移，固定额外损耗。
  3. 端面被强反射光灼伤，长期高反射测试后动态范围缩小
    无隔离器测试，反向光灼伤前端镀膜与内部耦合元件。

4. 液晶电控衰减核心硬件故障（最核心故障）

  1. 调节衰减 dB 数值，输出光功率无变化，衰减完全失效
    液晶衰减驱动 DSP 芯片脱焊；液晶单元供电回路断路；衰减电机 / 电控驱动失效。
  2. 衰减最小零点偏移，0dB 档位自带额外固定损耗
    衰减机械零点校准数据丢失，EEPROM 补偿参数 CRC 错误。
  3. 衰减重复性差，同一 dB 多次测量差值＞0.15dB
    液晶衰减片温漂过大，温控电路失效，温漂补偿数据丢失。
  4. 衰减量程不全，只能 0～20dB，无法调到 60dB 满量程
    多级程控衰减切换继电器触点烧蚀，高衰减档位通路断路。
  5. 开机提示Attenuator Init Fail衰减初始化失败
    衰减驱动 DSP 无应答，光路校准启动流程中断。

更多>>

维修案例

案例 1：开机提示 Attenuator Init Fail 衰减初始化失败，功率不可调

故障现象：开机自检弹窗衰减初始化失败，可切换波长，但修改衰减 dB 值输出光功率无任何变化，EDFA 增益测试无法执行。
故障排查：液晶衰减驱动 DSP 芯片引脚长期震动脱焊；衰减零点校准 EEPROM CRC 校验错误；液晶单元供电稳压电容老化。
维修操作：烘干光学腔体；热风枪重焊衰减 DSP 与供电线路全部引脚；整机执行 1310/1550nm 双波长全套衰减校准，重写零点补偿数据。
复测验证：0～60dB 连续衰减调节顺滑，重复性＜10mdB，自动化分段损耗扫描无中断闪退。

案例 2：电池满电开机几秒立刻关机，外接电源可正常使用

故障现象：充电器充满电，拔掉适配器开机几秒黑屏关机；插电源整机所有功能正常。
故障排查：内置锂电池老化内阻激增；电池触点弹片氧化，供电回路压降过大触发低电保护。
维修操作：更换全新原厂兼容锂电池；异丙醇擦拭电池金属触点；更换电源板老化输入滤波电容。
复测：满电连续 4 小时不间断衰减扫描无自动关机，充放电循环正常。

案例 3：每次开机 CalData CRC Wrong 报错，1310/1550nm 衰减误差不一致

故障现象：每次开机弹窗校准数据校验错误；1310nm 衰减误差 0.08dB，1550nm 误差超 0.3dB，计量判定不合格。
故障根源：存储双波段衰减、温漂补偿曲线的 EEPROM 受潮氧化，原厂校准数据全部丢失。
维修步骤：40℃恒温烘干整机电路板；热风枪补焊 EEPROM 存储芯片；使用标准反射衰减片完成 1310、1550nm 独立溯源校准，写入全新补偿数据表。
复测：开机无 CRC 报错，双波段衰减线性度≤±0.06dB，长时间连续测量无漂移。

案例 4：光纤轻微晃动，输出功率、衰减读数剧烈跳变

故障现象：光纤插紧状态 0dB 基准损耗偏大；轻微触碰 FC 跳线，数值瞬间上下波动，PDL 偏振损耗超标。
故障检查：前面板 FC 法兰内部金属弹片疲劳松动；陶瓷插芯端面划痕、油污；内部准直镜积灰耦合偏移。
维修方案：更换全新 FC 法兰组件；无尘纸 + 异丙醇深度清洁插芯端面；微调光路耦合优化直通损耗。
复测：0dB 插入损耗恢复出厂标准，任意晃动光纤波形、功率无跳变。
